老化房KVM方案
发布时间:1492416942 作者:Reton技术部一、客户描述及需求分析
老化房有服务器机位104个，分两排，每排4层，每层热机位为13个，最多同时热机服务器设备为104台。
配置2组KVM设备，实现2个本地控制台及2个网络远程管理端口，每组KVM分管52台服务器设备，每组KVM配置一个网络远程管理端口接入网络内实现远距离访问控制功能，本地管理需额外预留两套本地控制线缆。
热机服务器同时需要连接网络，每台服务器配置一条网线及一个网络端口/IP地址。
整个热机房KVM系统、网络系统、操作台、键鼠显示器及配套需整体实现。
二、方案配置
2.1 KVM配置
|
产品名称 |
品牌 |
型号 |
数量 |
产品描述 |
|
KVM |
RETON |
KS-2032C |
4 |
1U高度；机架式；32端口数字KVM切换器；支持按钮、键盘热键、OSD菜单切换；连接服务器距离可达50米范围；分辨率支持1920*1080；支持2层树状级联；可级联1024台服务器设备； |
|
KVM |
RETON |
IP-101 |
2 |
IP网络远程管理模组；内置到KVM中实现IP网络远程管理；分辨率支持1920*1080 |
|
KVM |
RETON |
VGA-US-01 |
106 |
VGA+USB接口模块；配套数字KVM切换器使用；连接距离可达50米范围； |
2.2网络设备配置
|
产品名称 |
品牌 |
型号 |
数量 |
产品描述 |
|
交换机 |
华为 |
S1700-52R -2T2P-AC |
2 |
华为48口百兆以太网 交换机 |
|
交换机 |
华为 |
S1700-24-AC |
1 |
华为24口百兆以太网 交换机 |
2.3辅件配置
|
产品名称 |
品牌 |
型号 |
数量 |
产品描述 |
|
机柜 |
图腾 |
G2.6622 9001X |
1 |
图腾机柜；22U高度；1.2米机柜；尺寸1200*600*600； |
|
网线 |
广惠通 |
GHT_WS_SFTP55051300 |
|
超五类屏蔽网线 |
|
显示器 |
飞利浦 |
200V4QSB |
2 |
飞利浦（PHILIPS）200V4QSB 19.53英寸 MVA 广视角 LED背光源 |
|
键鼠套装 |
罗技 |
MK120 |
2 |
罗技（Logitech）MK120 键鼠套装黑色 |
|
PDU |
昌隧 |
PDU |
1 |
16端口PDU，10A，带空开， |
|
隔离电源 |
新鸿 |
XH-200VA |
4 |
隔离变压器，支持电源线路中的干扰和抗干扰措施，起保护、防雷、滤波作用 |
|
办公桌 |
|
办公桌 |
2 |
单人办公桌 |
|
VGA 延长线 |
|
|
4 |
KVM主机到工作台走线，预计5米线；其中2套为预留端口 |
|
USB 延长线 |
|
|
8 |
USB延长线；公对母延长USB键盘鼠标控制信号，预计5米；其中4条为预留端口 |
三、方案实现
3.1 KVM安装
KS-2032C为32端口数字KVM切换器，连接服务器距离可以到50米范围，可实现两层树状级联，可级联服务器数量为1024套，同时指出按钮、键盘热键、OSD菜单切换，方便切换操作，可实现简单重命名，方便管理员识别使用。
1、104台服务器分成两组控制，每组52台服务器，每组使用2套KS-2032C 32端口数字KVM切换器级联。
2、每组KS-2032C中的一台内置IP-101网络远程管理模组实现IP网络远程管理，另外一台KVM与之级联。
3、KVM与VGA-US-01连接模块通过超五类屏蔽网线连接，隔离点击加热风扇等产生的电磁干扰影响画质因素。
4、KVM主机放置在机柜内，通过VGA及USB线延长到操作台，连接键盘鼠标显示器实现本地管理。
5、将IP-101网络远程管理模组通过网线连接到交换机接入网络实现IP网络远程管理，管理员可通过电脑登录IP-101 IP地址，验证用户名密码后实现IP网络远程管理。
3.2网络设备安装
1、使用3套以太网交换机接入网络。
2、每个服务器热机位需预留一个网络端口连接到交换机实现服务器接入网络。
3、交换机统一放置在机柜内。
3.3辅助设备安装及线材布放
1、机柜安装在老化房人员进出门所在右侧。
2、操作台均安装在老化房人员进出门坐在左侧。
3、KVM切换器及交换机均安装在机柜内。
4、2个操作台，每个操作台安装一套键盘鼠标显示器同时预留布放一套键盘鼠标显示器接口配线，冗余设计以备紧急使用。
5、每个服务器热机位安排2根超五类屏蔽网线，布线方式为沿着每排机柜水平走线槽集中到竖直走线槽最后进机柜，这两根网线分别为KVM切换器连接线及服务器接入网络的网络线，需要以不同颜色区分并使用标签区分。
6、KVM设备、交换机、显示器供电PDU接入老化房配电柜并要求做好完整接地，PDU中的4个端口连接隔离变压器后再供电到KVM设备，隔离电磁环境干扰。
四、方案拓扑图

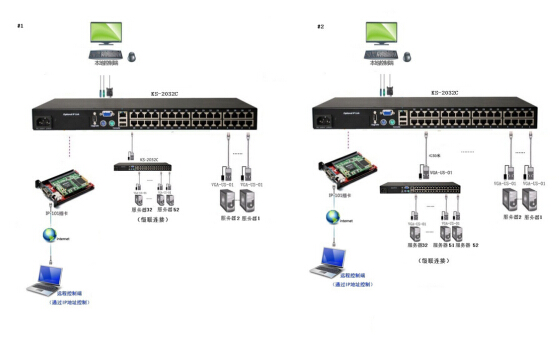

KVM连接图

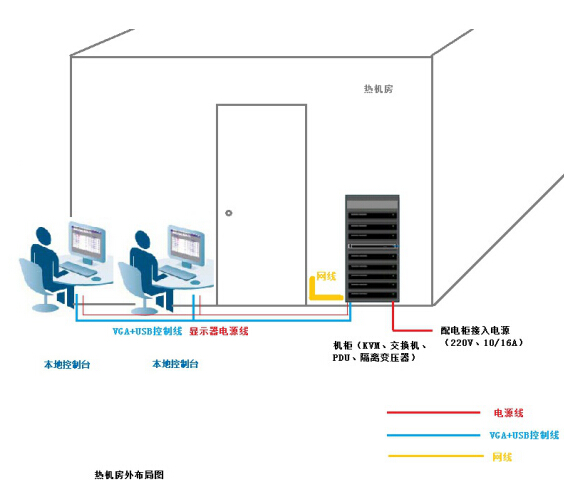

热机房外布局图

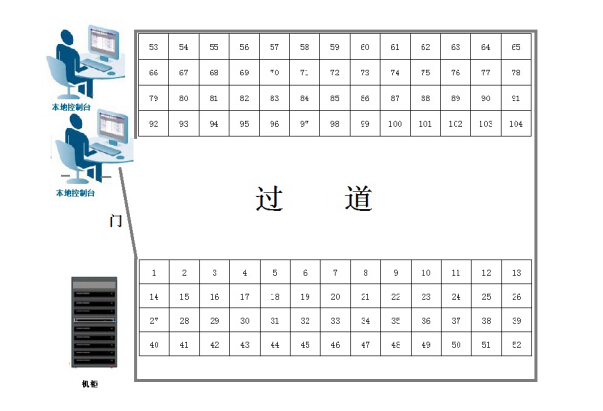

端口布局图
