一、客户描述及需求分析

      环境设备数量：会议室内有4台HDMI接口主机和显示器，监控室在会议室隔壁中间有墙间隔，监控室内有大屏。

    功能需求：要求在会议室和监控室内可以管理和显示这4台主机。

综合对机房所有服务器需实现网络远程管理需求，RETON KVM对上述所有要求做以下系统解决方案。

 二、方案系统配置

三、方案拓扑图

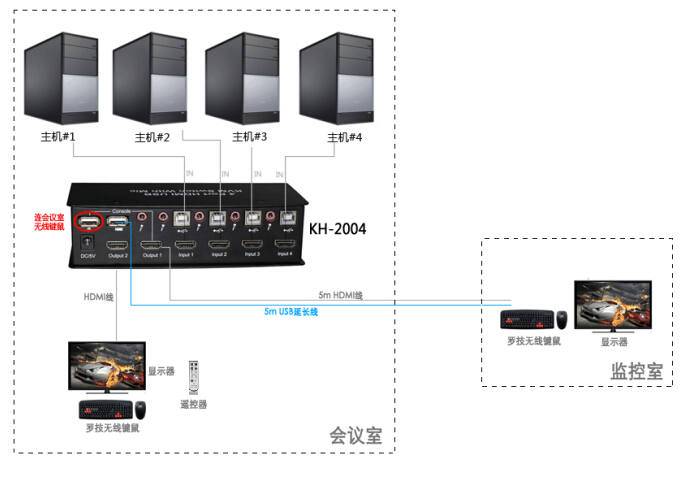

KVM系统整体连接示意图

四、方案说明

 方案实现步骤如下：

1）将1套KH-2004放在会议室内4台主机的旁边。

2）通过标配线材将KH-2004与所有主机连接好。

    3）KVM的OUT口2通过HDMI线连接到会议室内显示器。

4）KVM的USB鼠标口连接一套罗技的无线键鼠，配合遥控器就可以在会议室内切换和操作。

5）KVM的OUT口1通过5米的HDMI线连接到监控室内大屏。

6）KVM的USB键盘口通过5米的USB线延长到监控室内，再连接一套罗技的无线键鼠，管理员就可以在监控室通过键盘来切换和操作。
