客户需求：

客户现场有两个机房，分别在3楼与23楼两层不同的楼层当中。每层楼有自己的控制中心，由8位管理人员来管理自己所在楼层机房内的服务器。其中23楼的控制中心还具有调度中心的功能，当有突发情况时，各部门负责人会在23楼的控制室开展紧急会议。需要将3楼所在楼层内的服务器全部延长到23楼进行集中调度控制。

产品选型

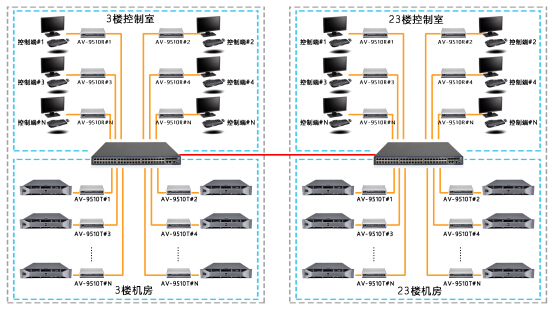

方案拓扑

方案描述

1、 将每台服务器的HDMI接口、USB接口连接到AV-9510T端，AV-9510T通过网线与交换机连接；

2、 将每台显示器、鼠标、键盘连接到AV-9510R端，AV-9510R通过网线与交换机连接；

3、 3楼与23楼之间的交换机通过光纤连接；

4、 配置交换机：

1) 将交换机的二层组播协议IGMP Snooping开启；

2) 将交换机默认Vlan 1下的二层组播协议IGMP Snooping开启；

5、 可通过登录AV-9510T的Web界面对AV-9510T设备重命名，用于标识对应的服务器；

6、 在控制端的键盘上双击[Ctrl]键调出OSD菜单，此菜单内可看到所有的AV-9510T所连接的8台服务器，通过选中对应的AV-9510T设备切换到对应的服务器进行控制操作；

7、 更多详细操作与功能描述可参考AV-9510产品说明书查看了解。

方案优势

1. 布线便捷：

只需将HDMi影像及立体音效接到AV-9510T发送端，即可透过以太网络编码传输，将AV-9510R接收端连接到HDMI液晶屏幕或电视，立即经由以太网译码播放，且可多台同时接收同一节目，画面/声音绝无延迟。

2. 良好的扩充性：

可以通过增加AV-9510T传送端灵活的增加控制服务器的数量，同样可以无缝接入AV-9510R增加管控人员的数量，可以实现灵活调整，按需布控。

3. 支持多控：

支持多人同时管理多台服务器，通过OSD菜单任意切换管理不同的服务器。不破坏原有网络结构，声音与影像同步传输无延时，接口完备，满足不同环境的应用需要，灵活布控，可任意调整控制端管理人员数量及需要管控的服务器数量。

4. 即插即用：

直接增加或移除电脑而无需关闭KVM电源，在R端通过热键(Ctrl)可轻松地完成对T端的选择。
