一、客户描述及需求分析

      施工环境设备数量：中心机房规划配置服务器设备32台分放在几个机柜内。

    功能需求：中心机房所有服务器设备需要实现远程4个管理员能同时集中管理，同时需要中心机房内设置壹套本地控制台以便机房内本地操作管理。

综合对机房所有服务器需实现网络远程管理需求，RETON KVM对上述所有要求做以下系统解决方案。



 二、方案系统配置

型号	品牌	数量	产品描述
KVM-1701AU	RETON	1台	1U机架式/17"显示器/单端口/USB接口/1280×1024 75Hz/交流供电/配置1条1.8米USB接口配线
KS-4032M	RETON	1台	1U高度；机架式；32端口数字KVM；支持4网络远程通道1本地用户管理通道；双电源；双网口；支持虚拟媒体；连接服务器距离可达40-50米范围
VGA-US-V3	RETON	32个	USB接口模块；支持虚拟媒体功能；连接KVM距离可达40-50米范围
RCM-B-64R	RETON	1套	集中认证管理平台软件，默认64个节点授权许可，（主平台）







三、方案拓扑图

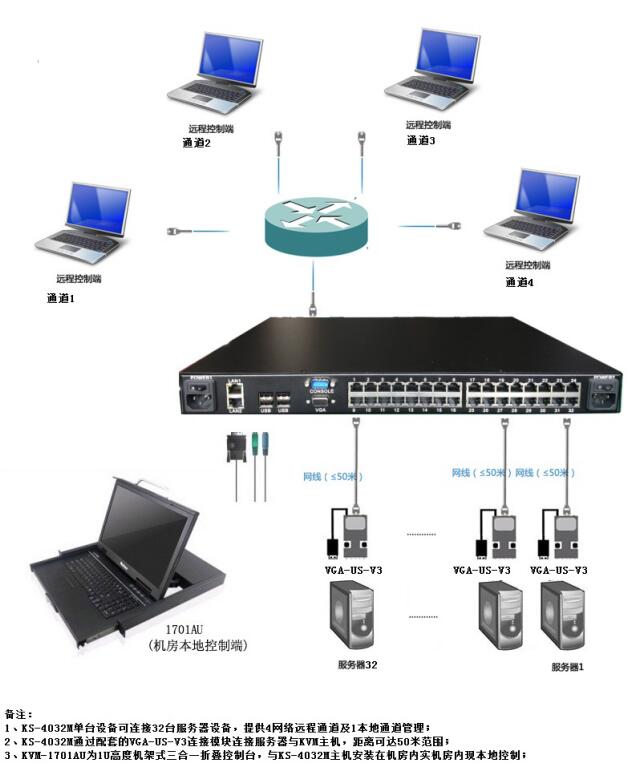

KVM系统整体连接示意图



四、方案说明

 方案实现步骤如下：

1）将1套KS-4032M和1套KVM-1701AU安装到相应的位置。

2）将所有服务器连接好VGA-US-V3模块。

    3）将所有VGA-US-V3模块通过网线连接到KS-4032M主机的输入端口。

4）将KS-4032M的网络接口接入到网络交换机实现网络远程集中管理。

5）将KVM-1701AU与KS-4032M通过配线连接好实现本地管理。

6）将KVM设备通电即可使用了。

7）网络远程管理可实现局域网内的远程管理及外网的远程管理，主要是通过在远端的管理员电脑登陆集中管控平台RCM-B-256R即可在通过用户名密码认证后对所连接的设备进行远程管理。



  五、产品描述

    RETON 多通道系列KVM可以为机房管理人员提供贴心的服务器远程管理方案，实现无人机房式的管理方式。RETON 多通道系列KVM可针对已连接的服务器实现BIOS级的控制，只要机房管理人员和RETON 多通道系列KVM之间的网络互通，就可以对任意地点的设备进行管理，如同机房管理人员身处机房工作站旁边一样。

    通过以上的管理模式，不仅实现无人机房的管理，更可以加快响应速度，缩短停机时间，提高机房维护的效率和可用性。RETON 多通道系列KVM装置自带WEB接口，用户可以透过IP网络，用Internet Explorer等浏览器进行访问和控制。

RETON 多通道系列KVM配合机房后台远程集中管理系统软件能提高强大的、可扩展的管理解决方案，用户登录一个界面就可以对所有已连接的机房后台工作站进行集中访问和控制。机房后台远程集中管理系统软件提供了安全的访问验证、一主多备的故障切换系统、时间提醒等特点，并且可以管理IP串口管理设备、IP电源管理设备，实现对各个机房里所有后台工作站的远程集中管理。



   六、产品方案特点

1) 结构：

l 1个本地，4个IP，控制32台服务器

l 面板上对应每个服务器端口在均有1个状态指示灯，同时具备电源状态指示灯、网络状态指示灯。

l 具有1个串口,可支持Modem拨号访问接入

l 服务器与KVM之间采用超5类或6类双绞线进行传输，最长支持50m的距离

2) 兼容性：

l KVM具备双10/100/1000M自适应网络接口,双网络接口支持冗余

l 可接入USB、PS2，支持热插拔

l 可接入各种windows、linux、Unix平台服务器

3) 操作功能：

l KVM装置提供板载WEB管理界面，可以通过IE浏览器直接访问进行操作，管理界面支持中文与英文两种语言，且本地操作界面与远程相同

l 模块支持中文命名，命名信息存在模块上，当模块所连接的KVM发生变化，名字不会丢失。

l 支持模拟音频信号OVER IP传送，在对服务器进行KVM会话操作，能够监听被监管服务器的声音信号，并可以对音频进行开关选择，以决定是否对被监管服务器进行监听；

l 鼠标功能：鼠标同步功能要求支持标准和绝对鼠标同步功能，单双鼠标功能要求在全屏和非全屏情况下均能支持单光标或双光标。

l 装置应支持服务器视频信号整屏显示，远程访问服务器信号分辨率最高支持1920×1080@60hz，并支持1600*1200,1680*1050等常用分辨率，画面色彩要求达到16位真彩色。在不同分辨率服务器之间切换时，自动调节视频大小，无需人工手动调节。

l 支持虚拟媒体功能，支持把访问端电脑的光驱、本地硬盘、移动硬盘、ISO文件等介质，远程映射到目标服务器。

l 支持SNMP管理

l 支持键盘宏命令发送，支持退出宏。

l 支持多种浏览器访问，包括IE，Chrome，Firefox，Safari，Opera，Mozilla，Netscape。

l 访问客户端支持麒麟等linux操作系统.

4) 安全功能：

l 具有添加、编辑、删除用户功能，并能设置用户权限级别，进行服务器访问权限分配，更改用户密码

l 系统在对用户分配远程管理权限分配的时候，可以选择是否将音频、键盘及鼠标左键、鼠标右键的权限分配给用户。

l 用户可分不同的抢占级别，便于管理用户对同一台服务器的KVM会话的操作管理。

l 要求对鼠标键盘和视频进行128位AES、DES、3DES和SSL（ARCFOUR）可选数据加密

l 可设定登录超时时间，可设定KVM会话不活动超时时间。

l 可接入集中管理平台管理，配合审计平台并可以实现审计功能。

5) 维护功能：

l 可在网页上对KVM和模块进行版本升级，设备重启，查看设备信息，进行KVM系统数据备份恢复，进行系统日志查看，进行出厂恢复操作。

6) 系统稳定性：

l 具有断电保护功能，如果KVM装置掉电或出现故障，仍能服务器鼠标、键盘、显示器处于激活状态，换上备份装置后只需连上线缆，即可重新管理服务器，而不影响服务器的正常工作。

l 在服务器上无需安装额外软件。



公司简介



基本介绍

  深圳市瑞德思通科技发展有限公司（REDSTONE）是设立在深圳市高新技术产业园区，专业从事锐盾（RETON）品牌KVM切换器系列产品研发、生产、销售的综合型现代高科技企业。



我们的服务

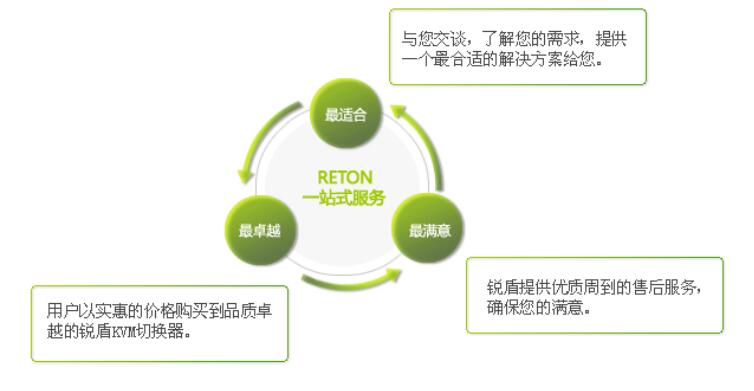

  公司推行精益求精、锐意进取、以客户要求为标准的经营理念，敏锐跟踪最新科技发展动态和市场需求，及时推出符合客户需求的新产品，致力于为客户提供全面简化数据机房架构，灵活管控的KVM解决方案,以高可靠性的产品，卓越的售后支持服务于广大客户。下图是我司一站式服务流程图。
