一、机房描述与需求分析：

        目前机房内有部署约有60台服务器分放在20个左右机柜内，现要求实现距机房约10米左右的监控室中的1个管理员可键盘鼠标显示器监控管理所有的服务器。

        目前需要使用一套KVM集中管控系统将资源进行集中并延长处理。

        1）部署简单，在原有布好的的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。

        2）良好的拓展性，如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。

二、方案设计：

1、 系统设计原则

        实用性，适应用户实际应用环境

        稳定性及安全性

        简单化和标准化

       可支持以后扩充

2、系统总体设计方案

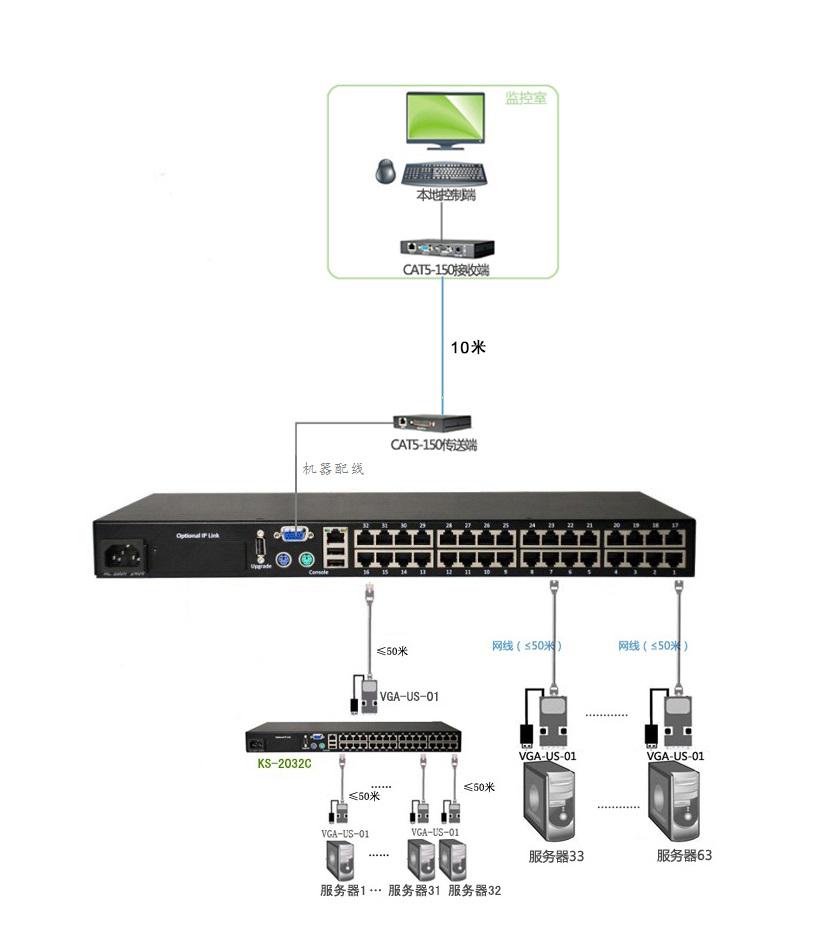

2.方案拓扑图

3.  方案概述

　　 由于机房内服务器数量比较多且比较分散，传统的普通切换器的连接距离范围无法达到要求，所以采用两台32口CAT5 KVM KS-2032C级联管理，KVM主机与每一台服务器的连接均采用网线布线配合VGA连接模块转化后连接，网线布线长度最长可达40米，布线方便连接范围广；
　　　
　　 KVM与服务器连接好后再通过一套延长器将控制信号延长到10米外的监控室内，延长器的发送端与顶层的KS-2032C通过配线连接好，发送端与接收端采用普通网线连接，接收端放置在监控室内，将键盘鼠标显示器插在接收端上面，即可实现管理员远程操作管理监控。

4. 方案特点

    方案简洁、直观：实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐。

    支持多平台多系统：如 HP、IBM、SUN、COMPAQ、DELL以及小型机等硬件，多平台的服务器。

    整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减服务器，而不会影响到整个系统的正常运行。
