一、客户描述及需求分析

       某单位机房有服务器十多台，远程容灾机房内小型机服务器一台，距离大概为30公里左右，两个机房处于同一个局域网内，需求为KVM系统能实现本地集中管理功能，同时需要实现网络远程集中管理功能。

    综合对机房所有服务器需实现网络远程管理、本地集中管理的需求，RETON KVM对上述所有要求做以下系统解决方案。



 二、机房KVM监控管理系统设计方案

       安全性: 使用密码保护安全机制

       高扩充性: 可简单扩充系统的设备数量与管理功能

       便利性: KVM利用专业连接线延伸联机距离

       独立管理能力: 精密的架构,有效整合机房管理作业

       兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本



三、方案系统配置

四、方案实现

       KVM远程集中管理系统，整个KVM系统由1台KVM-1716AC+IP-101、1台KS-1001IP网络远程KVM组成，实现本地集中管理或网络远程管理。

      方案实现步骤如下：

1）本地机房将服务器连接好VGA-US-01转换模块通过网线连接到KVM-1716AC的RJ45口。

2）将服务器与KVM-1716AC连接好就可以实现本地机房内服务器的本地控制。

3）将KVM-1716AC内置的IP-101网络插卡接入局域网实现本地机房内服务器的网络远程管理功能。

4）容灾机房内将KS-1001IP设备通过配线连接到服务器的VGA口及通过USB线连接KS-1001，将KS-1001IP接入局域网实现网络远程管理。

5）管理员可直接在KVM-1716AC实现本地管理机房内所有服务器，也可以通过一台PC或笔记本电脑通过浏览器网络远程访问并管理本地机房内所有服务器或容灾机房内服务器。

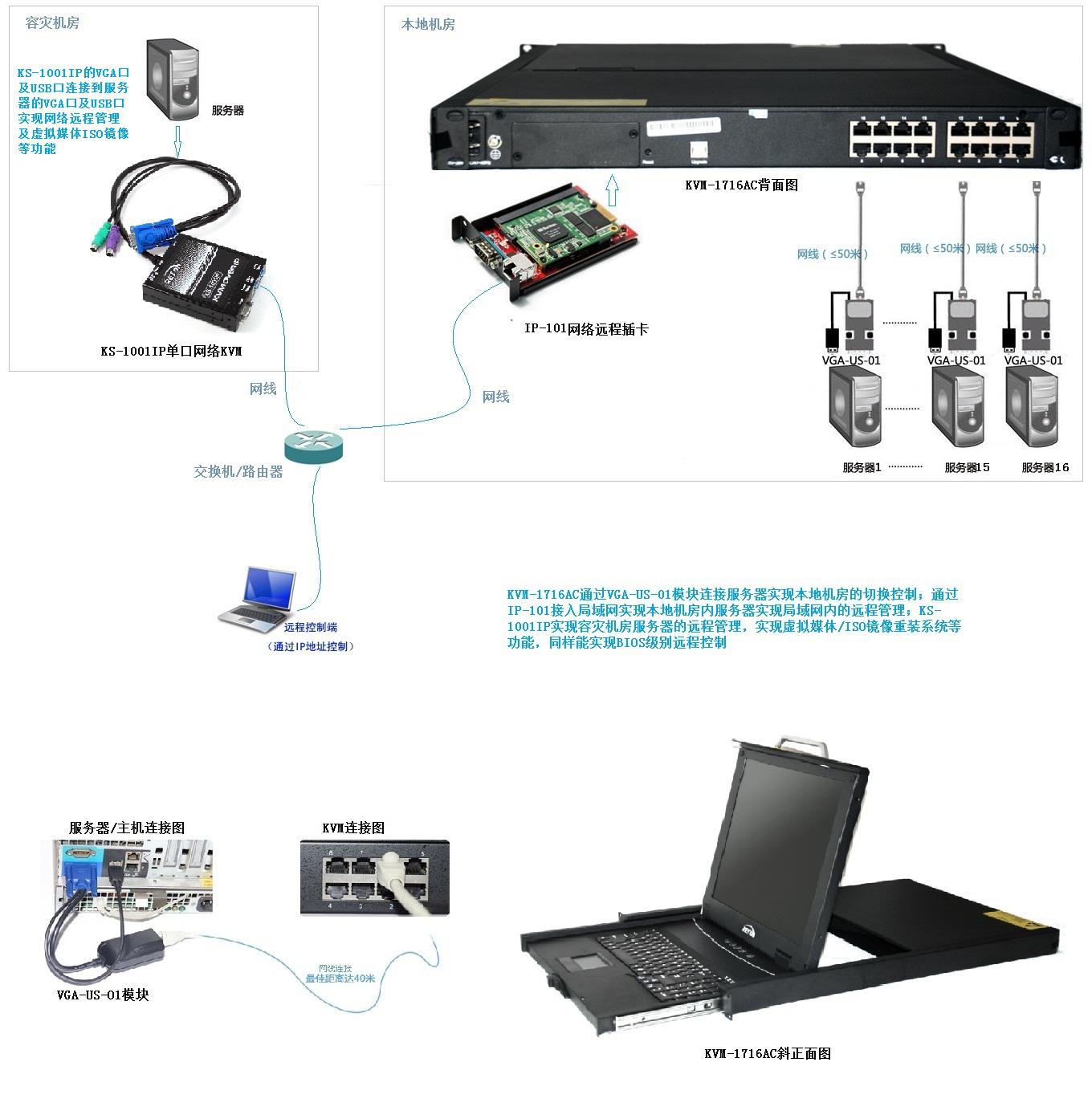

五、方案拓扑图





六、方案优势说明：

        集中管理：通过这套KVM系统可实现本地及远程集中管理机房所有服务器，并可在所连接的电脑在OSD菜单中体现出来，同时可对所有服务器进行简单重命名实现人性化管理，可通过多种方式（按键，热键，OSD菜单）进行切换，也可实现自动扫描等多种功能；

远程管理：通过使用IP-101/KS-1001IP实现网络的远程集中管理功能，可实现管理员通过网络远程管理本地机房内所有服务器及容灾机房内服务器，让管理人员拥有一个良好的工作环境，提升工作效率；

       全域访问能力：远程IP用户可以位于任何有网络存在的地方或在局域网内通过TCP/IP登录控制所有服务器及网络设备；

       快捷切换方式：远程IP用户通过客户端界面操作，可实现网络远程OSD菜单选择或热键选择进行快速切换。

       友好的用户界面：不论是本地控制台还是远程IP用户，均为全图形全中文界面（如客户需求可提供英文界面）。

       安全强度高：用户分级权限管理、数据安全加密传输、简单日志审计功能构成完整的安全体系。

       可靠性：在KVM切换器关机或出现故障时，所有设备具备断电保护功能，能不影响所连接的服务器及网络设备正常工作。变更KVM切换器非常方便，只需将所需变更的切换器通过配线与服务器相连，对IP-101/KS-1001IP也只需进行IP地址等少量配置即可，接口模块支持热拔插，即插即用；KVM切换器为分布式安装，当机房KVM监控管理系统主服务器出现故障时，可以很方便地将KVM切换器设置为单机模式，IP用户可不通过主服务器直接登录KVM切换器访问控制服务器设备。

     实用性：KVM切换器1U标准可上机架式，支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备，VGA、SVGA显示器，分辨率本地端和IP端均支持高达1600x1200 显示分辨率。

       升级能力：KVM切换器和接口模块均可在线升级，KVM切换器为操作系统级升级，接口模块升级支持断点续传。

       支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

       用户资源保护：非介入式安装，不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有网络，不会增加网络设备投资，不会占用业务网络带宽。

       安装部署方便：方案简洁、直观，实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；

       扩展性：随着机房服务器数量的增加，不需要改变原有系统的结构，只需要增加KVM切换器就可以轻松扩展被控设备数量。

       整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减KVM切换器和接口模块，而不会影响到整个系统的正常运行；机房KVM监控管理系统服务器软件采用模块化设计，便于扩充系统功能。

七、产品应用范围

     RETON KVM系统为中兴通讯长期供应商，产品广泛应用于中国电信、中国移动移动等中心机房、各型公司机房服务器的集中管控。
