RETON 4口KVM(KS-1004U)的非常规应用
发布时间:1406269549 作者:Reton技术部
一、客户描述及需求分析
某单位中心机房，机房内共放置6台主机，现需实现2本地管理员分别管理3台主机，RETON KVM对上述所有要求做以下系统解决方案。
二、机房KVM监控管理系统设计方案
安全性: 使用密码保护安全机制
高扩充性: 可简单扩充系统的设备数量与管理功能
便利性: KVM利用专业连接线延伸联机距离
独立管理能力: 精密的架构,有效整合机房管理作业
兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本
三、方案系统配置
整个KVM系统由2套KS-1004U组成，每个KS-1004U连接3台主机，通过这套KVM系统实现2个本地管理员集中管理。
|
型号 |
品牌 |
产品描述 |
|
KS-1004U（2台） |
中国RETON |
4口桌面型/4个端口/USB接口/分辨率1920*1440 75Hz/12V电源 |
方案实现步骤如下：
1）1台4口KVM（KS-1004U）连接3台主机（配线的VGA接口不与主机做连接），第二台4口KVM与第一台一样连接。
2）主机的VGA接口与已有的6台显示器一一对应连接。
3）将2套4口的KVM本地管理端鼠键端口就连接到2套鼠标键盘。 实现2套鼠键对6台主机的集中管理。

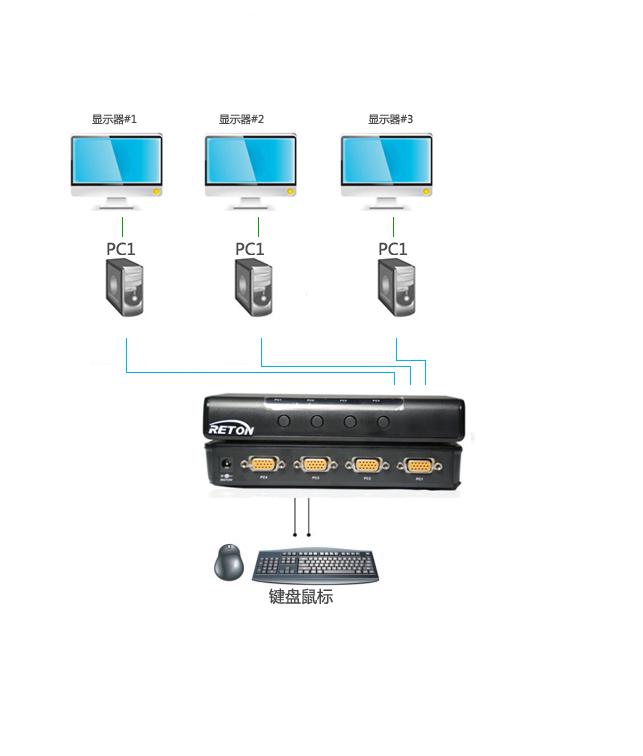

方案拓扑图如下：
