一、机房描述与需求分析：

     目前机房内有约7个机柜，大概75台服务器，1名管理员需要本地管理与远程管理，能够管理所有服务器，要求布线简单，不要走太多线。

    目前需要使用一整套KVM系统将服务器资源进行整合，实现统一安全管理。

    1）部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。

    2）良好的拓展性，如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。

    由于以上几点，本方案充分考虑了对服务器设备的管理的集中性，管理者使用的安全性，系统的稳定及性，实用性以及之后的可扩张性设计而成。

二、方案设计：

       2.1）系统设计原则

       实用性，适应用户实际应用环境

       稳定性及安全性

       简单化和标准化

       可支持以后扩充

       2.2）系统总体设计方案

      1.方案系统配置:

      2.方案拓扑图

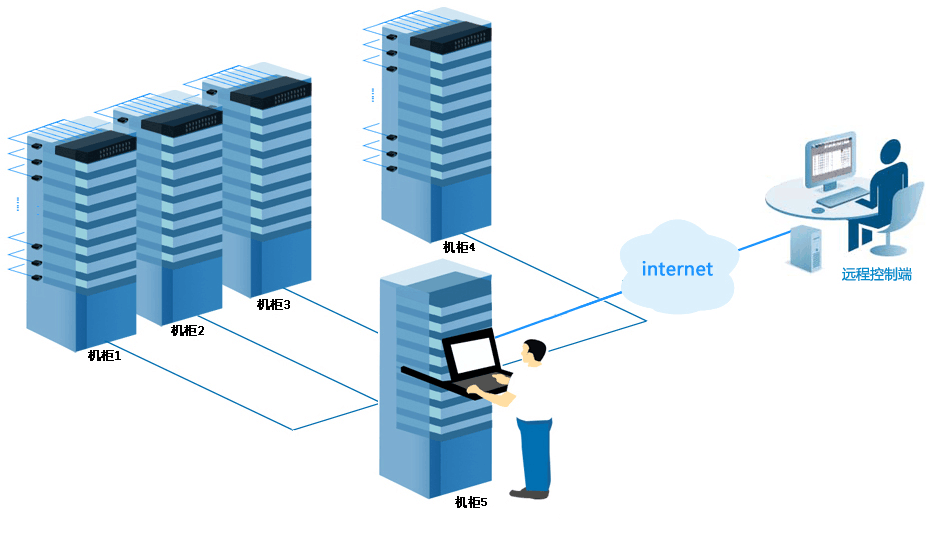

整体概览图

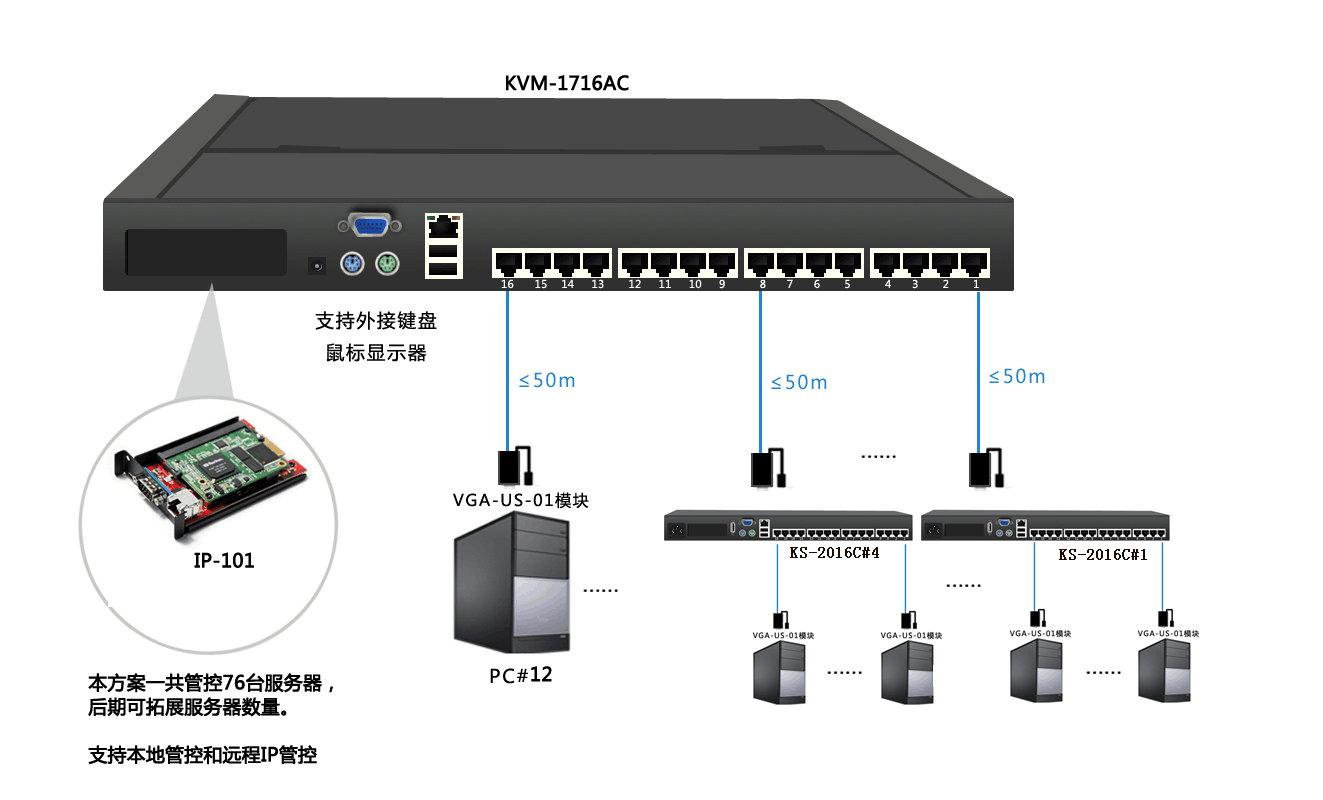

连接示意图

       3.方案概述

       本方案由于每个机柜的服务器数量不平均也不能确定，另外要求机柜间走线尽量少，所以采用每1~2个机柜配置一台KS-2016C，总共配置4台，用一台KVM-1716AC将这4台设备管控起来，再配置IP-101给KVM-1716AC实现远程管理。

       4.方案实现

       KS-2016C：将每台服务器VGA接口及USB接口通过VGA-US-01模块配合网线布线与KVM主机相连，均采用统一连接方式，规范化管理。

       KVM-1716AC：将4台KS-2016C的控制端口通过VGA-US-01模块配合网线布线与KVM主机相连，KVM-1716AC的余下12个接口与服务器相连，均采用统一连接方式，规范化管理。

       IP-101：将IP插卡嵌入至KVM-1716AC的卡槽内，插卡上的网口通过网线连接交换机，即可实现管理员远程访问与管理。
