一、需求与挑战

某单位电视教育系统，有1个主控室在独立的移动楼内；另外12栋楼每栋楼都有1个分控室。

主控室内设备分布：1路摄像机信号光端机、4路HDMI信号，1路DVI信号，

分控室内设备分布：1台主机、1台HDMI接口电脑主机、1台录像机、1路来源于主光端机接收端信号

每栋楼分5层，每一层都有无数个电视机，每层内电视机距离最远20米

二、方案配置

PS:HM-808K放在主控室

HM-402K放在分控室，每个分控室一台，按12栋楼配12个

HW-100T放在分控室，每个分控室一台，按12栋楼配12个

HW-100R放在每个电视机后面，1#楼共计304个电视机，具体数量需统计所有电视机台数

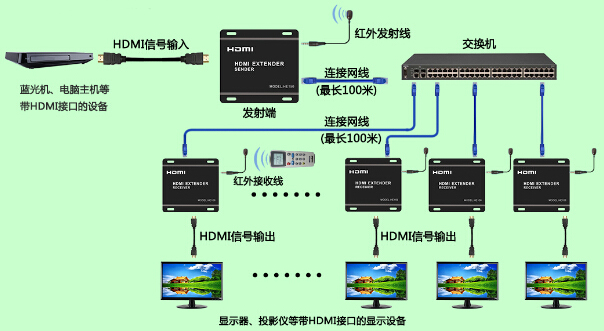

三、方案拓扑图

四、方案描述

1.主控室配备1台8进8出的HDMI视频矩阵，型号HM-808K，将信号接入然后8路信号输出，，通过光端机，把信号传输到各个楼层的分控室

2.分控室内共有4路信号，通过一台KS-1004U将信号4进1出，再通过一个HW-100T发送端，接入到交换机中，将信号传播出去

3.同楼栋的每个楼层，所有电视机都配一个HW-100R接收端，接收前端分控室传输出来的信号，就能让同楼层所有电视机显示相同画面

4.以此，每栋楼都选用相同的方案，配备1台KS-1004U切换器，一台HW-100T发送端，无数HW-100R接收端

五、方案优势说明

(1) 采用局域组网，安全保密。

(2)画面同步无延迟。

(3)减少中间分配环节，降低信号衰减.

(4)搭配灵活方便，对应发送端与接收端数量任意搭配。
