600mm深的机柜如何选配KVM方案?

发布时间:1503652733 作者:Reton技术部

       一、机房描述与需求分析:

       目前机房内有6个600深的短机柜,大概30台服务器,1名管理员需要本地管理与远程管理,能够管理所有服务器,要求布线简单美观。

    目前需要使用一整套KVM系统将服务器资源进行整合,实现统一安全管理。

    1)部署简单,在原有的网络结构上灵活部署,不需要破坏原有网络结构,在进行安装部署时原网络正常运行。

    2)良好的拓展性,如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。

    由于以上几点,本方案充分考虑了对服务器设备的管理的集中性,管理者使用的安全性,系统的稳定及性,实用性以及之后的可扩张性设计而成。



       二、方案设计:

2.1)系统设计原则

实用性,适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充



2.2)系统总体设计方案



   1.方案系统配置:





型号

品牌

产品描述

数量

KVM-1701AUW

锐盾(RETON

1U机架式/17"显示器/单端口/USB接口/1280×1024 75Hz/交流供电/配置1条1.8米USB接口配线/短机身设计450mm

1

KS-2032C

锐盾(RETON

1U机架式/16个CAT5端口/主机到被控设备间网线长度可达50米/分辨率1920*1080/12V电源(此产品需配合计算机接口模块VGA-US-01&VGA-PS-01使用)

1

VGA-US-01

锐盾(RETON

服务器端接口模块,VGA、USB接口

30

IP-101

锐盾(RETON

IP远程管理模块

1

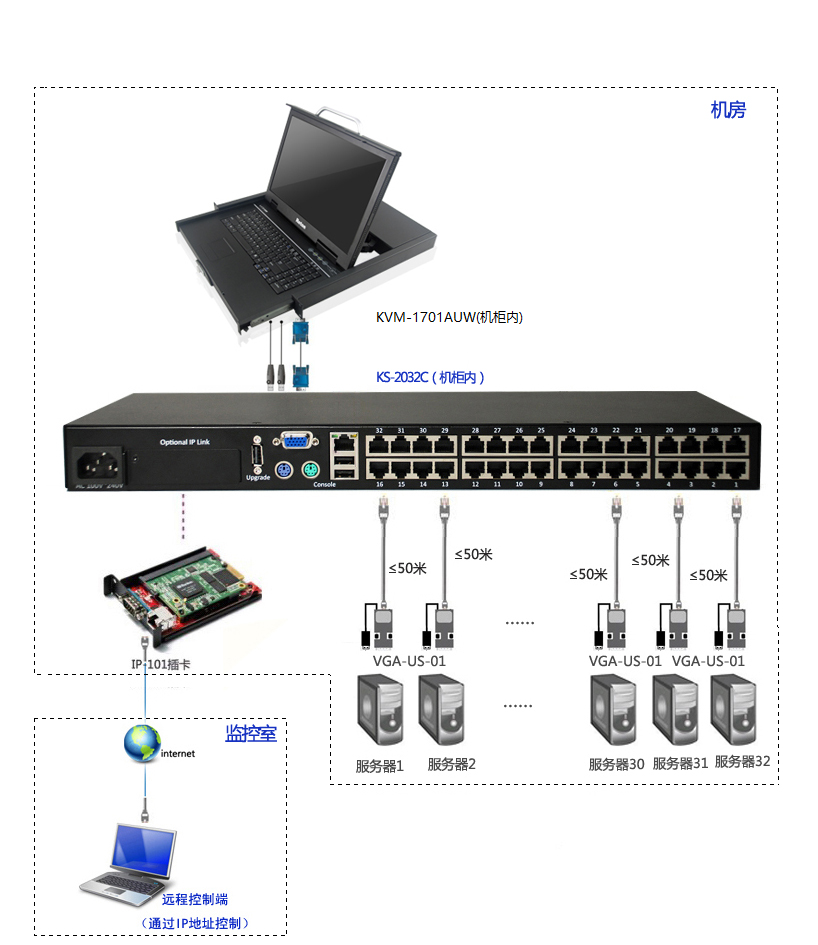

   2.方案拓扑图

600mm深的机柜如何选配KVM方案?(图1)

   3.方案概述



       本方案由于每个机柜的服务器数量不平均也不能确定,另外机柜的深度只有600mm,再加上前后要关门,以及线材角度,预计安装深度要在500以内甚至更短,传统的一体式多端口KVM机身深度大多为600多mm,所以采用在中间机柜配置一台短机身的KVM-1701AUW和KS-2032C来管理这30台服务器,再配置IP-101给KS-2032C实现远程管理。



   4.方案实现



     KS-2032C:将每台服务器VGA接口及USB接口通过VGA-US-01模块配合网线布线与KVM主机相连,均采用统一连接方式,规范化管理。

     KVM-1701AUW:将KS-2032C的控制端口通过KVM-1701AUW的配线与其相连,即可实现在KVM-1701AUW上面管理所有30台服务器。

IP-101:将IP插卡嵌入至KS-2032C的卡槽内,插卡上的网口通过网线连接交换机,即可实现管理员远程访问与管理。





(责任编辑:Reton技术部)
