一、需求分析

       指挥中心10台电脑主机，视频接口都是VGA，鼠键接口为USB。

       现希望通过kvm整体方案后，不影响原始工程规划和工作需要，管理员在大厅能通过2台ipad移动终端设备去调取查看和操作这些电脑主机。要求安全，保密，能根据操作员级别设置不同的权限。

二、解决方案

1、设备清单

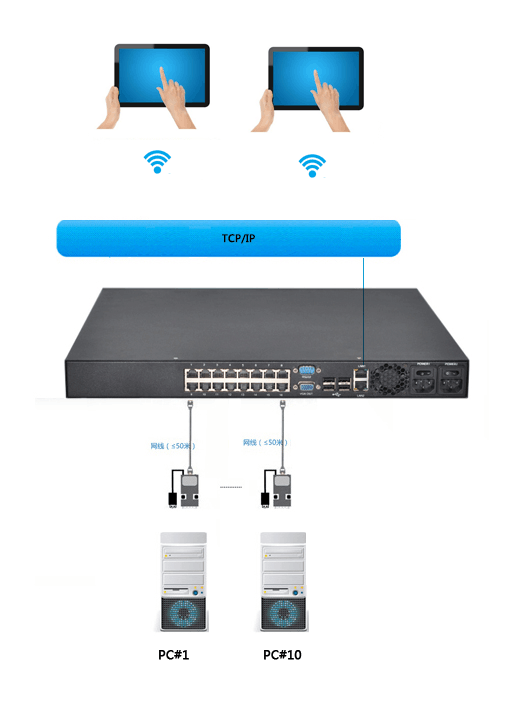

2、方案拓扑图

3、产品图片

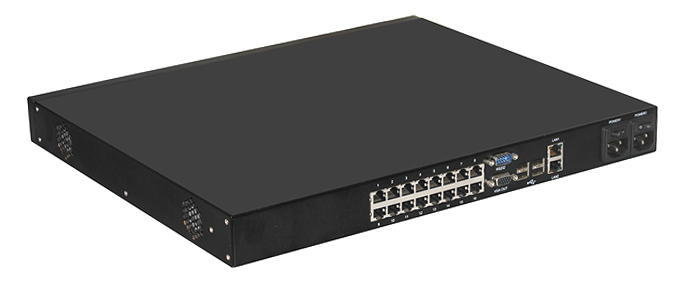

(KS-2016M)

4、方案说明

1）KS-2016M与所有的电脑主机间，通过VGA-US-V3和网线进行连接。VGA-US-V3的VGA接头和usb接头去接到对应电脑主机的VGA和USB接口上，VGA-US-V3上的RJ45网口通过网线接到KS-2016M主机上。

2）将KS-2016M主机LAN1或LAN2接入到网络交换机中，给它分配一个IP地址

3）设备连接完成，通电，调试连通后，管理员在iapd上通过浏览器（目前只支持windows系统，需要按照java插件）即可通过账号密码进入到控制界面.

4）进入到管理页面，可查看所有端口连接的电脑主机，通过点击connect进入到被控电脑的主机画面，同步可对被控主机进行操作。

三、方案特点

1、管理员可以通过windows系统的电脑、ipad、手机的终端设备去查看所有被控电脑主机的画面，同步也能进行操作

2、实时数据传输，远程访问服务器信号分辨率最高支持1920×1080@60hz，在不同分辨率电脑之间切换时，自动调节视频大小，无需人工手动调
3、安全，采用帐号和密码登录操作，防止无关人员操作的风险。

4、二次口令认证功能：用户在打开KVM会话的时候，会跳出一个窗口，要求再输入二次口令密码才能继续操作，否则不能打开远程被控电脑进行操作

5、报警：支持当出现异常现象(如KVM离线等)，能实现报警
