在监控、视频处理等领域，电视、投影仪和其它多媒体设备逐渐采用高清多媒体接口，即HDMI技术，使得HDMI逐渐成为全球公认的接口。相信若干年之后，所有多媒体设备都需要配备HDMI接口。HDMI接口在家庭娱乐中已经广为流行，为此RETON锐盾KVM决定发布一项商用级的HDMI影音经典示例方案

       这套方案又称一拖三HDMI视频延长分配器，使用到的产品型号包含HE-103T和HE-50。

       整套产品通过网线连接，网线距离最长可达50米。它可支持3路HDMI视频延长，每一路都支持50米，每一路的终端搭配一只HE-50R。此方案可普遍用于一切需要进行HDMI信号调配和组合的领域：军工、多媒体教学、电视电话会议、大屏幕显示、会展、金融、科研，天气、超市、会议系统等领域。

       一、客户需求

       在调度中心或者安全监控室内，需要将5楼的HDMI源设备进行距离延长至楼下以及同层楼，支持1080P显示，实时高解析度流畅画面和无损音频播放，并且纯外接式硬件设计、免安装任何软件或驱动程序；必须支持热插拔。

       二、方案描述

       HE-103T和HE-50是用来分三路延长HDMI信号的器件，通常用于长距离直连但线材无法满意传输要求的状况，它们是为了确保信号长距离无衰减的传输而设计，因而是有源的。

       这套50米HDMI延长器分为1只发送端(HE-103T)和3只接收端(HE-50R)，HE-103T负责完成PC视频信号或其他HDMI视频信号源的获取和压缩的作用；HE-50R负责接收HE-103T的视频信号将其放大，并完成信号的解码和视频输出。

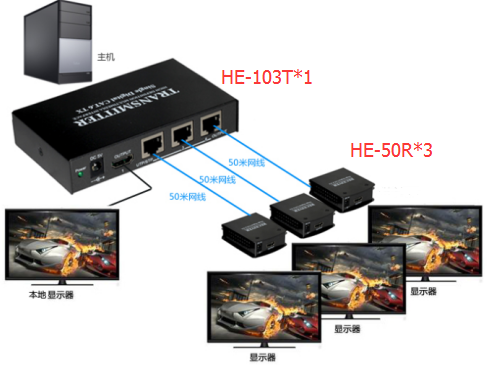

       三、方案拓扑图
