KVM本地延长及远程管控解决方案
发布时间:1345190868 作者:Reton技术部.Zhou引言:16口数字KVM与延长器搭配,直接满足本地延长需求。对于远程管控,单口IP KVM完全满足。
客户描述及需求分析:
客户共有15台服务器,其中14台在一个机房里,监控室与机房的距离为30米;另外1台被放置在距离机房100公里之外的地方。由于服务器放置比较凌乱,导致服务器之间距离较为分散,其中,12台的间距为8米,2台的间距为30米, 要求用KVM切换器系统对所有服务器进行集中管控,具体要求如下:
本地集中管控:要求有工作人员可以在机房内对所有的服务器进行管理;为节省服务器机架的空间,可以折叠的放进机柜里。
本地延长管控:要求工作人员可以再距离机房30米的监控室,对机房内的所有服务器进行管控,可以随时监控服务器情况。
远程安全管控:位于100公里外服务器,需要其进行远程管理,并需要远程管理的安全性。
同时,为规范机房布线,要求服务器到KVM切换器无延迟、无失真的最远距离和连接方式。系统能够支持基于多种接口的服务器如:PS/2、USB、SUN、Console口等,并在多种软件系统平台间“无缝”切换。如果KVM设备掉电或出现故障,仍能服务器鼠标,键盘,显示器处于激活状态,换上备份设备后只需连上线缆,即可重新管理服务器,而不影响服务器的正常工作。最后需要,灵活有效安全防护。
综上所述,为了更好的进行系统运行维护管理,迫切需要对机房管理设备进行升级,以期能提供一套与目前机房设备规模相适应的更安全、更高效的集中管理平台。方案决定采用具备跨平台支持能力的KVM解决方案,并透过集中且分层式的管理模式,以协助网管人员有效的管理不同操作系统的服务器。需要充分考虑分散的服务器设备的管理集中性,管理者使用的安全性,系统的稳定性,实用性以及之后的可扩充性。
方案优势:
安全性: 使用密码保护安全机制
高扩充性: 可简单扩充系统的设备数量与管理功能
便利性: KVM利用专业连接线延伸联机距离
独立管理能力: 精密的架构,有效整合机房管理作业
兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本
方案系统配置:
型号 |
品牌 |
产品介绍 |
CAT5 Receiver-US |
||
RETON |
支持双控;本地和远程控制(需配远程IP插卡);本地控制支持300米距离;16个切换端口/CAT5线连接(连接到服务器距离支持50米)/1U机架式/分辨率1920*1440 75Hz/12V电源 |
|
|
RETON |
单口IP切换器,支持远程控制或本地局域网300米控制;可连接任何品牌切换器,实现远程控制;支持虚拟媒体;远程安装系统;可选配远程电源管理,实现无人值守机房 |
VGA-US-01 |
RETON |
服务器端连接模块,适用于数字KVM,使用距离50米以内 |

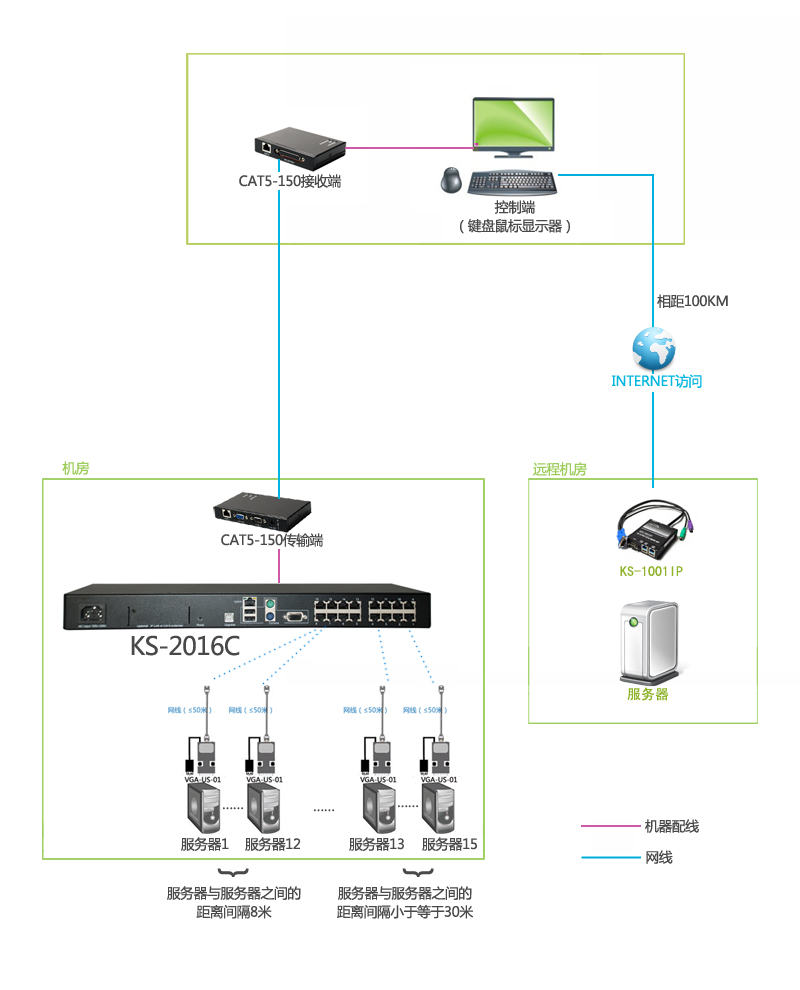

方案拓扑图:
方案实现说明:
方案采用数字KVM设置本地控制端,由于监控室与机房的距离大概为30米,所以在监控室一端配置一台支持300米的控制的远程接收端,即可延长本地控制的距离,这样解决了机房内服务器摆放位置比较分散的问题。按照方案给客户配置一台KS-2016C 来控制本地机房内的14台服务器。再为距离机房100公里外服务器,配置一台KS-1001IP 来实现在监控室内对这一台服务器的控制。
方案优势说明:
(1)方案简洁、直观:实现规范化五类线布线,简化工程施工,布线整齐,美观,减少传统布线的复杂与繁琐。
(2)布线灵活,传输距离长:采用网线连接服务器和切换器,有效延伸管控距离,距离(切换器主机到服务器主机)可达40米。适用于小型机房管理控制分散部署的服务器。
(3)如采用USB的VGA模块(VGA-US-01),则具备热拔插功能,可直接增加或移除服务器或电脑而无需关闭KVM电源。
(4)通过树状级联8口、16口或32口KVM切换器,最多可控制1024台服务器;可随时根据用户的需求增加或删减服务器,而不会影响到整个系统的正常运行。
(5)支持多平台多系统:如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件,多平台的服务器。
(6)节省机房空间:同时权衡用户投资、可用性和扩展性,使用户在目前条件下以较小的投资,获得的使用效率。
