一、客户描述及需求分析：

       贵公司数据中心共有12个机柜，每个机柜中大概有8台服务器。但由于服务器很多，其附属和衍生设备也堆积于机房之内，并且线缆纷杂，很不利于机房的正常工作，也不利于机房管理人员检查和维修。现在要求用KVM切换器系统对所有服务器进行管控，其具体要求如下：

       本地集中管控：要求有工作人员可以在机房内，对所有的服务器进行本地集中管控；但仅限于对每个机柜中服务器进行集中管控。

       远程安全管控：客户要求能需要做到能在非工作时间，管理人员可通过远程操作，以解决服务器的突发故障；并能远程管控的安全性。

       可选管控配置：为节省服务器机架的空间，方案推荐配置一种能上架的、自带鼠标键盘显示器的机器，可以折叠的放进机柜里。

       要求部署简单，不能破坏原有机房内部结构，在进行安装部署时原网络正常运行。要求具备良好的拓展性，之后如果服务器增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。

       基于以上分析，为了更好的进行系统运行维护管理，迫切需要对机房管理设备进行升级，以期能提供一套与目前机房设备规模相适应的更安全、更高效的集中管理平台。



       二、机房KVM监控管理系统设计方案：

       安全性: 使用密码保护安全机制

       高扩充性: 可简单扩充系统的设备数量与管理功能

       便利性: KVM利用专业连接线延伸联机距离

       独立管理能力: 精密的架构,有效整合机房管理作业

       兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本



       三、方案设计说明：

       基于描述，在充分分析客户需求后，为客户推荐三种可行性解决方案，以供客户参考和选择，如有变动和建议，请及时与销售联系，以便做出相应的方案设计修改。



       方案一系统配置及数量

产品型号及数量	产品品牌	产品配置说明
KS-2008UP 12台	中国RETON	双控；本地控制及远程控制；1U机架式/8个端口/USB/PS2混接/分辨率1920*1440 75Hz/12V电源
IP-101插卡 12块	中国RETON	远程管理IP插卡，适用 COMBO 及CAT5 切换器
KVM-1701A 12台（可选）	中国RETON	1U机架式/17"LCD/三合一产品/PS2接口/分辨率1024*768 75Hz/交流供电

       方案一实现说明：

        以每一个机柜作为一个区域，每个机柜通过1.8米的VGA信号线，各连接一台KS-2008UP主机，来满足本地集中统一控制的需求。

       所有KS-2008UP主机搭载IP-101模块，将其连接到网络交换机端口实现服务器的集中IP远程管控，这样就可以实现远程IP集中管理。

       方案推荐 KVM-1701A，连接到每一台KS-2008UP主机，KVM-1701A是一种自带键盘鼠标显示器的控制平台，而且可以折叠后的高度只有1U，可以上架到机柜里。

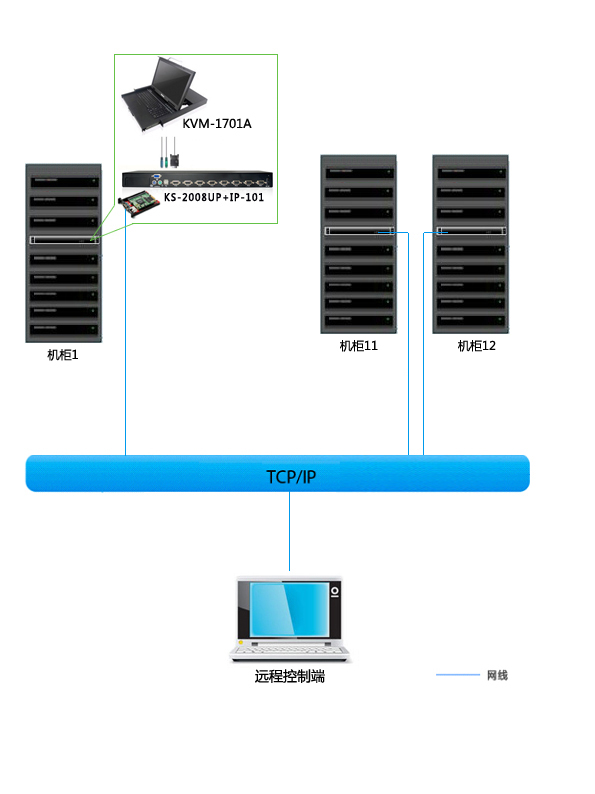

       方案一拓扑图：

       方案一优势说明：

       整个方案实现规范化布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐。使用UP类的KVM较为经济，而且支持热拔插功能，可直接增加或移除服务器或电脑而无需关闭KVM电源。同时权衡用户投资、可用性和扩展性，使用户在目前条件下以较小的投资，获得的使用效率。

       方案一劣势说明：

       由于UP类KVM采用标配的1.8线材，故而连接距离较短，只适合于服务器分布较为集中的情况。



        方案二系统配置及数量：

产品型号	产品品牌	产品说明
KS-2008C 12台	中国RETON	支持双控；本地和远程控制（需配远程IP插卡）；本地控制支持300米距离；8个切换端口/CAT5线连接（连接到服务器距离支持50米）/1U机架式／分辨率1920*1440 75Hz/12V电源
IP-101插卡12块	中国RETON	远程管理IP插卡，适用 COMBO 及CAT5 切换器
KS-1701A 12台（可选）	中国RETON	1U机架式/17"LCD/三合一产品/PS2接口/分辨率1024*768 75Hz/交流供电

       方案二实现说明：

       以每一个机柜作为一个区域，每个机柜通过标准5类线或标配的VGA信号线，各连接一台KS-2008C主机，来满足本地集中统一控制的需求。

       所有KS-2008C主机搭载IP-101模块，将其连接到网络交换机端口实现服务器的集中IP远程管控，这样就可以实现远程IP集中管理。

       方案推荐 KVM-1701A，连接到每一台KS-2008C主机，KVM-1701A是一种自带键盘鼠标显示器的控制平台，而且可以折叠后的高度只有1U，可以上架到机柜里。



       方案二拓扑图：

       方案二优势说明：

       （1）方案简洁、直观：实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐。

       （2）布线灵活，传输距离长：采用网线连接服务器和切换器，有效延伸管控距离，距离（切换器主机到服务器主机）可达40米。适用于小型机房管理控制分散部署的服务器。

       （3）如采用USB的VGA模块（VGA-US-01），则具备热拔插功能，可直接增加或移除服务器或电脑而无需关闭KVM电源。

       （4）通过树状级联8口、16口或32口KVM切换器，最多可控制1024台服务器；可随时根据用户的需求增加或删减服务器，而不会影响到整个系统的正常运行。



       方案二劣势说明：

       相较于方案一而言，在性能上大大增加，但在采购经济方面相对也有一定增加。



       方案三系统配置及数量：

产品型号	产品品牌	产品说明
KS-2008UP 12台	中国RETON	双控；本地控制及远程控制；1U机架式/8个端口/USB/PS2混接/分辨率1920*1440 75Hz/12V电源
KS-2016C 1台	中国RETON	支持双控；本地和远程控制（需配远程IP插卡）；本地控制支持300米距离；16个切换端口/CAT5线连接（连接到服务器距离支持50米）/1U机架式／分辨率1920*1440 75Hz/12V电源
IP-101插卡1块	中国RETON	远程管理IP插卡，适用 COMBO 及CAT5 切换器
KS-1701A  1台（可选）	中国RETON	1U机架式/17"LCD/三合一产品/PS2接口/分辨率1024*768 75Hz/交流供电

       方案三实现说明：

       以每一个机柜作为一个区域，每个机柜通过1.8米的VGA信号线，各连接一台KS-2008UP主机，来满足每个机柜服务器的统一控制的需求。

       再将所有的KS-2008UP主机，通过5类线材或VGA信号线级联一台KS-2016C主机作为顶层，来满足对所有的机柜服务器的统一控制的需求。

       顶层的KS-2016C主机搭载IP-101模块，将其连接到网络交换机端口实现服务器的集中IP远程管控，这样就可以实现远程IP集中管理。

       方案推荐 KVM-1701A，将其连接到顶层的KS-2016C主机上，KVM-1701A是一种自带键盘鼠标显示器的控制平台，而且可以折叠后的高度只有1U，可以上架到机柜里。



       方案三拓扑图：

       方案三优势说明：

        方案实现规范化五类线布线，简化工程施工，布线整齐，美观。采用网线连接服务器和切换器，有效延伸管控距离，适用于小型机房管理控制分散部署的服务器。

       如采用USB的VGA模块（VGA-US-01），则具备热拔插功能，可直接增加或移除服务器或电脑而无需关闭KVM电源。同时权衡用户投资、可用性和扩展性，使用户在目前条件下以较小的投资，获得的使用效率。

       同时，方案中KVM-2016C主机还预留出四个连接点，以便以后进行设备拓展时使用。



        方案三劣势说明：

        相较于方案一和方案二，方案三省掉了一部分KVM设备和插卡，但连接相对比较繁琐。同时

       由于UP类KVM采用标配的1.8线材，故而连接距离较短，只适合于服务器分布较为集中的情况。
