16口数字KVM树状级联与延长器搭配解决方案

发布时间:1345098948 作者:Reton技术部.Zhou

       引言:16口数字KVM树状级联与延长器搭配,满足本地集中管控需求;使用CAT5延长设备,满足本地延长管控需求;主机搭载IP插卡可以实现远程IP集中管理。



       客户描述及需求分析

       某企业有两个数据中心机房,有4个机柜,每个机柜都有15台服务器,共计60台服务器。每个机柜中服务器数量不等,导致服务器之间距离较为分散。并在距离每个机房200米处有一个监控室。现在要求用KVM切换器系统对所有服务器进行集中管控,具体要求如下:

       1. 本地集中管控:要求有工作人员可以在机房内对所有的服务器进行管理。

        2. 本地延长管控:要求工作人员可以在距离机房200米的2个监控室,分别对2个机房内的所有服务器进行管控,可以随时监控服务器情况。

       3. 远程安全管控:由于有时客户可能会在外地,就需要对服务器进行远程管理,并需要远程管理的安全性。



       同时,为规范机房布线,要求服务器到KVM切换器无延迟、无失真的最远距离和连接方式。系统能够支持基于多种接口的服务器如:PS/2、USB、SUN、Console口等,并在多种软件系统平台间“无缝”切换。如果KVM设备掉电或出现故障,仍能服务器鼠标,键盘,显示器处于激活状态,换上备份设备后只需连上线缆,即可重新管理服务器,而不影响服务器的正常工作。最后需要,灵活有效安全防护。

       综上所述,为了更好的进行系统运行维护管理,迫切需要对机房管理设备进行升级,以期能提供一套与目前机房设备规模相适应的更安全、更高效的集中管理平台。方案决定采用具备跨平台支持能力的KVM解决方案,并透过集中且分层式的管理模式,以协助网管人员有效的管理不同操作系统的服务器。需要充分考虑分散的服务器设备的管理集中性,管理者使用的安全性,系统的稳定性,实用性以及之后的可扩充性。

       机房KVM监控管理系统设计方案

       安全性: 使用密码保护安全机制

       高扩充性: 可简单扩充系统的设备数量与管理功能

       便利性: KVM利用专业连接线延伸联机距离

       独立管理能力: 精密的架构,有效整合机房管理作业

       兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本



       方案系统配置

型号

品牌

产品描述

 KS-2016C

中国RETON

支持双控;本地和远程控制(需配远程IP插卡);本地控制支持300米距离;16个切换端口/CAT5线连接(连接到服务器距离支持50米)/1U机架式/分辨率1920*1440 75Hz/12V电源



VGA-US-01



中国RETON

服务器端连接模块,适用于数字KVM

IP-101

中国RETON

远程管理IP插卡,适用 COMBO 及CAT5 切换器

CAT5-Recriver-US

中国RETON

本地延长可达300米

       方案实现说明

1. 两个机房中,4个机柜中的所有服务器,各连接一台KS-2016C;再将两个中的KS-2016C以树状级联的方式连接起来,这样就可以实现机房内本地集中管控。

2. 两个机柜顶层级联的一台KS-2016C,通过5类线材连接至监控室,并在监控室内,连接一台CAT5-Recriver-US,来进行本地延长统一控制。

3. 机房内KS-2016C主机搭载IP-101模块,IP-101模块接口通过普通5类线,将其连接到网络交换机端口实现服务器的集中IP远程管控,这样就可以实现远程IP集中管理。

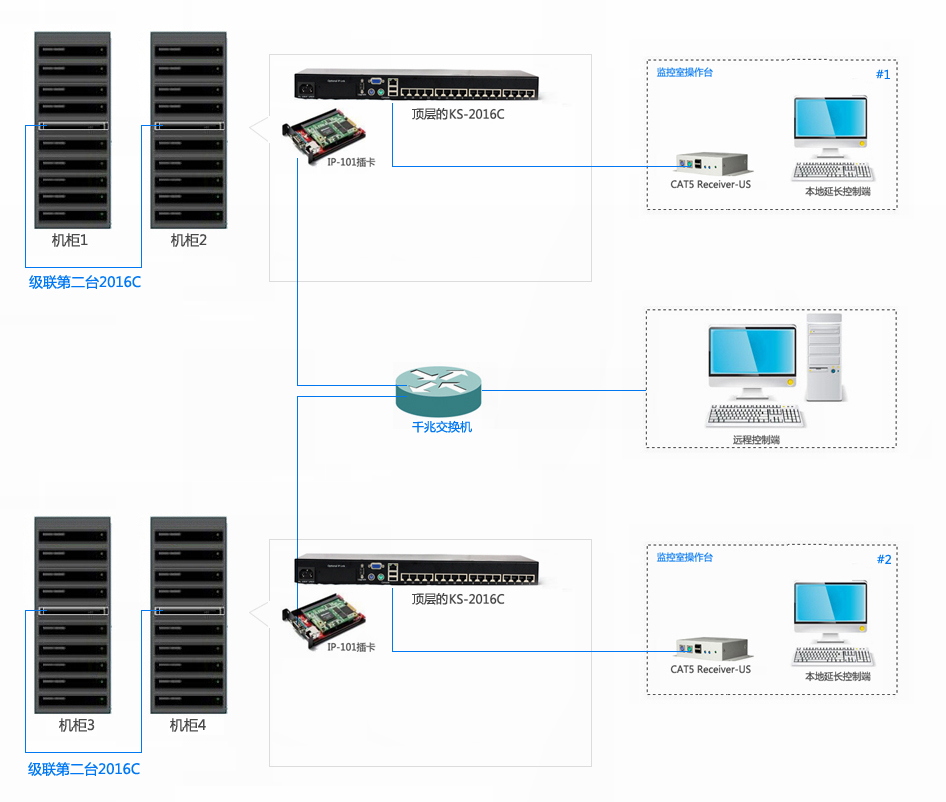

       方案拓扑图:

       方案优势说明:

       (1)方案简洁、直观:实现规范化五类线布线,简化工程施工,布线整齐,美观,减少传统布线的复杂与繁琐。

       (2)布线灵活,传输距离长:采用网线连接服务器和切换器,有效延伸管控距离,距离(切换器主机到服务器主机)可达40米。适用于小型机房管理控制分散部署的服务器。

       (3)如采用USB的VGA模块(VGA-US-01),则具备热拔插功能,可直接增加或移除服务器或电脑而无需关闭KVM电源。

       (4)通过树状级联8口、16口或32口KVM切换器,最多可控制1024台服务器;可随时根据用户的需求增加或删减服务器,而不会影响到整个系统的正常运行。

       (5)支持多平台多系统:如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件,多平台的服务器。

       (6)节省机房空间:同时权衡用户投资、可用性和扩展性,使用户在目前条件下以较小的投资,获得的使用效率。
