一、客户需求分析

       某企业机房有4个机柜，共计不到30台服务器。每个机柜中服务器数量不等，导致服务器之间距离较为分散。 要求在100米外的控制室对所有服务器进行管控。

       二、 方案配置

       三、方案说明

       在各机柜分别放一台KS-2008C，各机柜内的KS-2008C通过VGA-US-01模块分别连接到各自机柜内的服务器且相互级联。通过CAT-150延长器将KS-2008C的控制端延长到100米外的控制室。

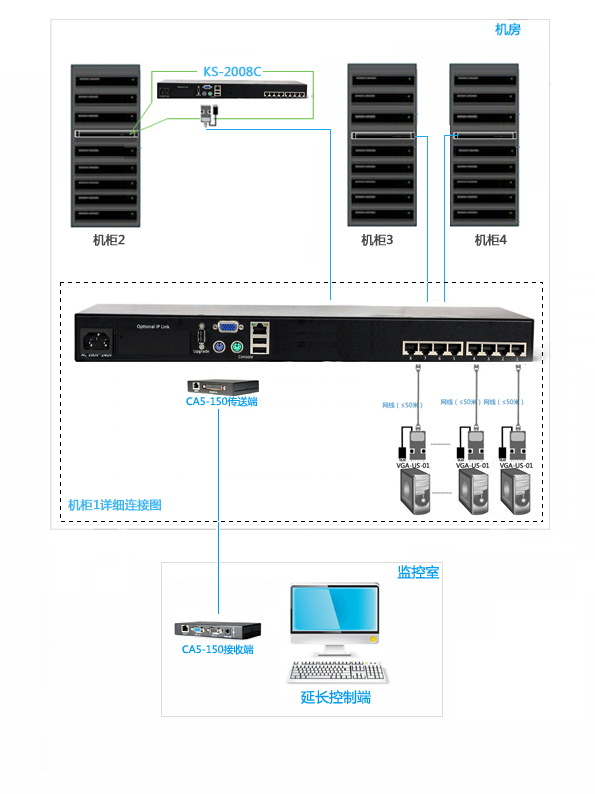

       四、方案拓扑图

       五、方案优势

       （1）方案简洁、直观：实现规范化五类线布线，简化工程施工，布线整齐，美观。

       （2）布线灵活，传输距离长：采用网线连接服务器和切换器，有效延伸管控距离。

       （3）支持多平台多系统：如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件，多平台的服务器。

       （4）节省机房空间：同时权衡用户投资、可用性和扩展性，使用户在目前条件下以较小的投资，获得的使用效率。
