一、客户描述及需求分析：

       某单位有两机房，一机房内共放置5排服务器机柜，每排有16个机柜3个网络列头柜，每个机柜放置有8台服务器。现需求实现一名管理员在离本地机房200米外的操作室机房来对本地机房内的所有服务器进行集中管理。

       综合对机房所有服务器需实现网络远程管理、本地集中管理的需求，RETON KVM对上述所有要求做以下系统解决方案。

       二、机房KVM监控管理系统设计方案：

       安全性: 使用密码保护安全机制

       高扩充性: 可简单扩充系统的设备数量与管理功能

       便利性: KVM利用专业连接线延伸联机距离

       独立管理能力: 精密的架构,有效整合机房管理作业

       兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本

       三、方案系统配置：

       四、方案实现：

       一个管理员管理所有服务器。

        1.在每个机柜内配一套KS-2008C,连接机柜中的8台服务器。

       2.将每一排的16个机柜中的KS-2008C级联到父层KS-2016C,可实现对每排16个机柜中的所有服务器的集中管控。

       将所有5个KS-2016C级联到顶层的KS-2008C或KVM-1708AC.

       若您顶层选择KS-2008C则单独配显示器、键盘鼠标。若选择KVM-1708AC液晶套件kvm产品，可计算机柜空间，布线方便整齐，也方便管理员进入机房内操作。

       将顶层的KS-2008C与CAT5-300延长器的传送端连接，然后通过标准5类网线连接到操控室内延长器的接收端的cat5网口端口，最后将操控室内的鼠标、键盘、显示器连接到接收端，既可实现以为管理员在监控室内通过一套鼠标键盘显示器对机房内所有服务器的集中切换管控。

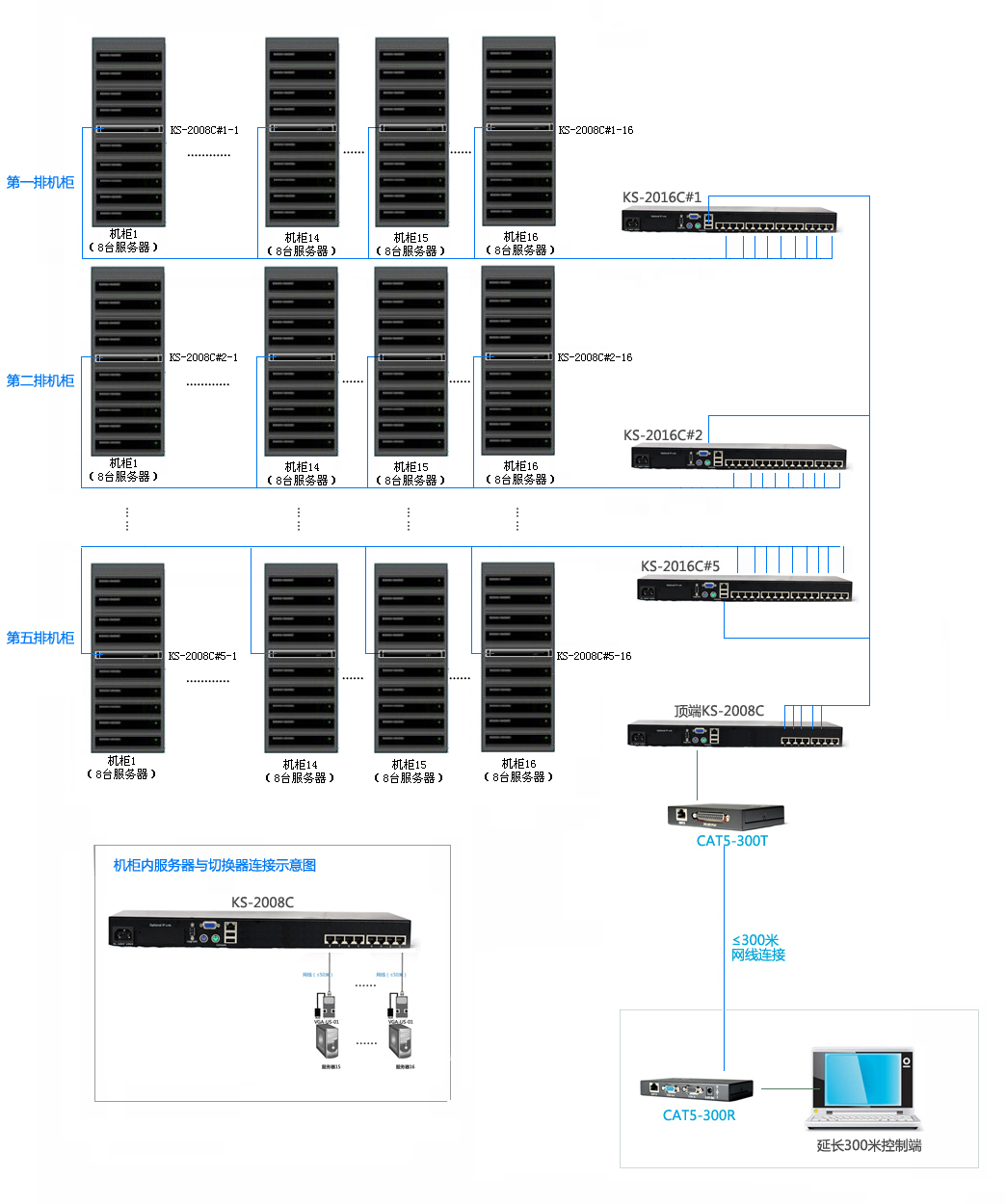

       方案拓扑图

·

       PS:后期需求拓展：

       若要实现远程访问，可搭配IP-101插卡。

       若要实现多个管理员来管理，每个管理员管理一排16个机柜内的服务器，则可不连接顶层那台KS-2008C或KVM-1708AC，直接将父层的KS-2016C改为KVM-1716AC，或单独再配鼠标、键盘、显示器。

       若想实现5个管理员都在机房内去管控，再多配4个CAT5-150.

       若您将所有kvm都放置在网络列头柜，推荐选择数字网口产品，KS-2008C、KS-2016C。若8口kvm是放置在服务器机柜内，可选择KS-2008UP.液晶套件kvm也可选择非网口的套件产品KVM-1708AU.

       五、方案优势说明：

       集中管理：通过使用 RETON KVM可集中管理机房80个机柜中的总共640台服务器，并可在所连接的电脑通过OSD菜单中体现出来，同时可对所有服务器进行重命名实现人性化管理，可通过多种方式（按键，热键，OSD菜单）进行切换，也可实现自动扫描等多种功能；

        安全强度高：用户分级权限管理、数据安全加密传输、简单日志审计功能构成完整的安全体系。

        可靠性：在KVM切换器关机或出现故障时，所有设备具备断电保护功能，能不影响所连接的服务器及网络设备正常工作。变更KVM切换器非常方便，只需将所需变更的切换器通过配线与服务器相连，对IP-101模块也只需进行IP地址等少量配置即可，接口模块支持热拔插，即插即用；KVM切换器为分布式安装，当机房KVM监控管理系统主服务器出现故障时，可以很方便地将KVM切换器设置为单机模式，IP用户可不通过主服务器直接登录KVM切换器访问控制服务器设备。

       实用性：KVM切换器1U标准可上机架式，支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备，VGA、SVGA显示器，分辨率本地端和IP端均支持高达1600x1200 显示分辨率。

        升级能力：KVM切换器和接口模块均可在线升级，KVM切换器为操作系统级升级，接口模块升级支持断点续传。

       支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

       用户资源保护：非介入式安装，不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有网络，不会增加网络设备投资，不会占用业务网络带宽。

       系统通知：系统管理员可以对关注的事件设定通知功能，当系统有相关事件生成时，系统会以多种通知管理员。

       安装部署方便：方案简洁、直观，实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；

       扩展性：随着机房服务器数量的增加，不需要改变原有系统的结构，只需要增加KVM切换器就可以轻松扩展被控设备数量。

       整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减KVM切换器和接口模块，而不会影响到整个系统的正常运行；机房KVM监控管理系统服务器软件采用模块化设计，便于扩充系统功能。
