一、客户需求分析

     目前客户单位机房内设备的数量大概在100台左右，现在要求：在机房本地，可以通过采用KVM设备能实现对这100台设备的集中管控；在远程端，距离机房不远的监控室内，能在局域网的环境下，通过登录到KVM 上可以实现对机房本地100台设备的访问操作。

二 方案配置

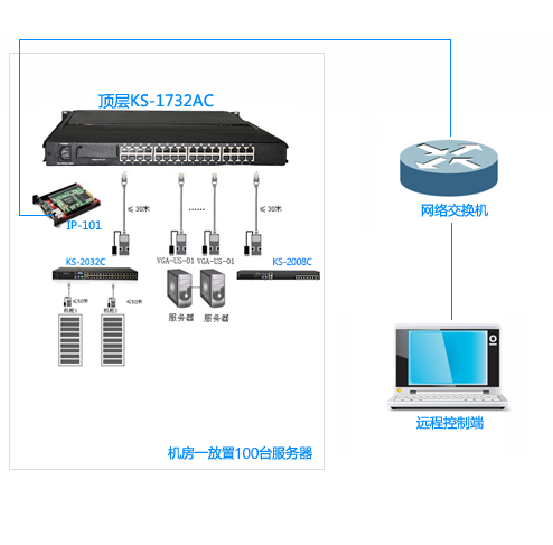

三、产品方案连接图

四  方案说明

1. 整组方案中，客户这边目前要求对机房本地100台设备实现上架管理，综合考虑方案技术实现可能性和成本，我司给客户采用4台KVM 设备，一台17寸32口KVM 作为顶层，型号即KVM-1732AC。 下面级联2台32口KVM(型号即KS-2032C) 和1台8口KVM(型号即（KS-2008C）。通过采用3个VGA-US-01 模块，将顶层的KVM-1732AC 和下面级联的2台KS-2032C 和KS-2008C 连接起来。具体连接方法：VGA-US-01 模块的网口通过网线接到KVM-1732AC 中32个网口中任意的3个，模块上VGA 和USB 接头分别接到2台KS-2032C 和一台KS-2008C 的VGA 和USB 控制接口上。

2. 考虑到客户除了本地机房管控需求之外，还要求能通过网络的方式，实现对本地机房100台服务器的远程网络管理。因此，我们在KVM-1732AC 上内置一张IP 远程管理卡，型号为IP-101 ,客户在远程操作端，可通过WEB的方式登录到这张卡上的IP 地址，进入远程登录界面，通过输入用户名和密码登录到本地机房内的KVM 上，通过键盘来对本地机房内的100台服务器实现切换控制。

五  方案优势说明

1.集中统一管理： 本方案中采用4台KVM级联方式，便可以实现对机房内100台设备的高度集中统一管理，解决了设备多管控难的问题。

2.节省空间：KVM-1732AC 整合了液晶显示器，键盘，鼠标和切换器功能于一体，1U 的机身高度，可为客户节省不少机柜空间。

3.IP 远程管理：本方案中采用IP-101 卡内置的方式，便可以帮助用户随时随地通过网络的形式来访问和管理本地房内的设备。

4.KVM 与服务器的连接距离长：本方案中采用的KVM 均为CAT5接口KVM ，主要通过VGA 模块搭配网线的方式来实现主机和KVM 之间的连接，这种连接方式中，采用的网线长度最长可至50米。

5. 扩充性强：KVM-1732AC 可通过级联同品牌KVM ，最大可以实现连接1024台设备，后期用户增加设备，只需要相应增加KVM 数量即可，无需对整个方案的结构框架进行大幅调整。
