一、客户描述及需求分析

        某单位中心机房，机房内共放置15个服务器机柜，每个机柜为10台左右服务器，现需实现本地管理员对所有服务器进行本地集中管理同时满足网络远程管理员远程管理。综合对机房所有服务器需实现网络远程管理、本地集中管理的需求，RETON KVM对上述所有要求做以下系统解决方案。



        二、机房KVM监控管理系统设计方案

       安全性: 使用密码保护安全机制

       高扩充性: 可简单扩充系统的设备数量与管理功能

        便利性: KVM利用专业连接线延伸联机距离

       独立管理能力: 精密的架构,有效整合机房管理作业

       兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本



         三、方案系统配置



型号	品牌	产品描述
16口数字KVM （KS-2016C）（1台）	中国RETON	本地和远程控制；通过使用延长器本地控制支持300米距离；32个切换端口/CAT5线连接（连接到服务器距离支持50米）/1U机架式／分辨率1600*1200  60~75Hz
16口模拟KVM（KS-2016UP ）（ 15台）	中国RETON	本地和远程控制；通过使用延长器本地控制支持300米距离；16个切换端口/标配1.8米VGA线缆/1U机架式/分辨率1920*1440 60~75HZ
IP网络插卡（IP-101）（1块）	中国RETON	远程管理IP插卡，适用 COMBO 及CAT5 切换器，远程管理分辨率1600*1200
本地集中控制台（KVM-1701A）（1台）可选	中国RETON	1U高度，17英寸液晶显示器、键盘、鼠标触控板一体机，分辨率1280*1024 60-75HZ



       四、方案实现

        KVM远程集中管理系统，整个KVM系统由1套KVM系统组成，每个系统由一台16口数字KVM（KS-2016C）、15台16口模拟KVM（KS-2016UP）、一块IP网络插卡（IP-101）网络管理插卡、一台本地集中控制台（KVM-1701A）组成；通过这套KVM系统实现本地管理员集中管理及网络远程集中管理管。



        方案实现步骤如下：

       1）  1在每一台机柜中放置一台16口模拟KVM（KS-2016UP）连接机柜中的15台服务器。

       2）  将每台机柜中的16口模拟KVM（KS-2016UP）级联到父层16口数字KVM（KS-2016C）上实现对15台机柜中的所有服务器的集中管理。

        3）通过将16口数字KVM（KS-2016C）增加IP网络插卡（IP-101）网络管理模块连接到网络交换机内实现网络（局域网/广域网）远程管理所控制的15台机柜中的所有服务器。

       4）在每台16口数字KVM（KS-2016C）上连接一套本地集中控制台（KVM-1701A）三合一套件，实现本地机房的集中管理。

        5）通过KS-2016C、KS-2016UP、IP-101、KVM-1701A这套数模结合的设备既能实现客户需求又能很好的控制成本实现最优化配置。

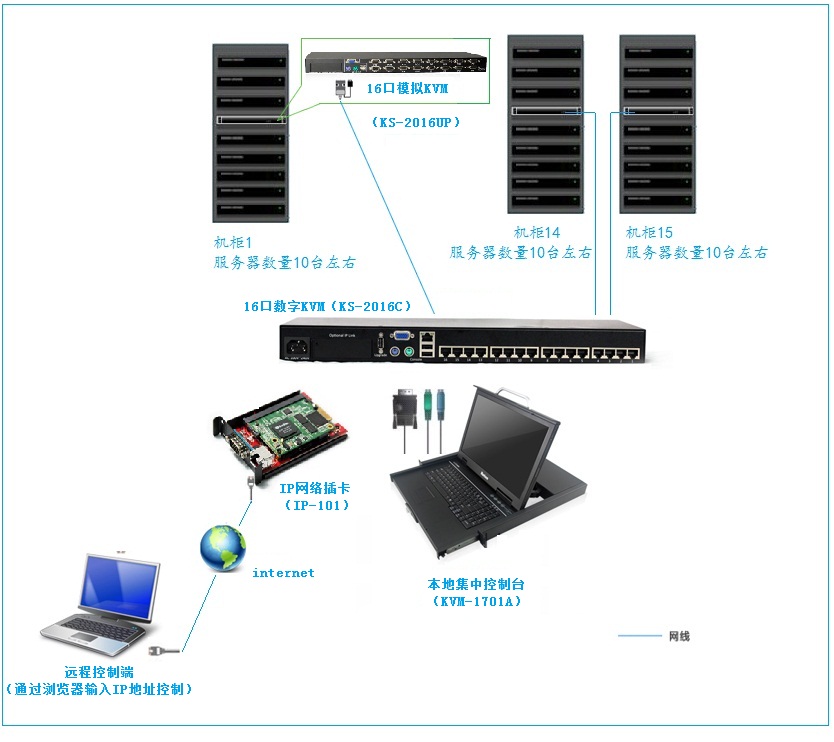

        五、方案拓扑图

        六、方案优势说明：

        集中管理：通过使用1套 RETON KVM系统实现可集中管理机房15台机柜中的总共150台服务器，并可在所连接的电脑在OSD菜单中体现出来，同时可对所有服务器进行重命名实现人性化管理，可通过多种方式（按键，热键，OSD菜单）进行切换，也可实现自动扫描等多种功能；

        远程管理：通过使用IP-101远程IP插卡实现网络的远程集中管理功能，实现网络管理员的远程访问；

        全域访问能力：远程IP用户可以位于任何有网络存在的地方或在局域网内通过TCP/IP登录控制所有服务器及网络设备；

        快捷切换方式：远程IP用户通过客户端界面操作，可实现网络远程OSD菜单选择或热键选择进行快速切换。

        友好的用户界面：不论是本地控制台还是远程IP用户，均为全图形全中文界面（如客户需求可提供英文界面）。

        安全强度高：用户分级权限管理、数据安全加密传输、简单日志审计功能构成完整的安全体系。

        可靠性：在KVM切换器关机或出现故障时，所有设备具备断电保护功能，能不影响所连接的服务器及网络设备正常工作。变更KVM切换器非常方便，只需将所需变更的切换器通过配线与服务器相连，对IP-101模块也只需进行IP地址等少量配置即可，接口模块支持热拔插，即插即用；KVM切换器为分布式安装，当机房KVM监控管理系统主服务器出现故障时，可以很方便地将KVM切换器设置为单机模式，IP用户可不通过主服务器直接登录KVM切换器访问控制服务器设备。

        实用性：KVM切换器1U标准可上机架式，支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备，VGA、SVGA显示器，分辨率本地端和IP端均支持高达1600x1200 显示分辨率。

        升级能力：KVM切换器和接口模块均可在线升级，KVM切换器为操作系统级升级，接口模块升级支持断点续传。

        支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

        用户资源保护：非介入式安装，不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有网络，不会增加网络设备投资，不会占用业务网络带宽。

        系统通知：系统管理员可以对关注的事件设定通知功能，当系统有相关事件生成时，系统会以多种通知管理员。

       安装部署方便：方案简洁、直观，实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；

       扩展性：随着机房服务器数量的增加，不需要改变原有系统的结构，系统可扩充服务器即可达到90台，若服务器增加数量增加超过90台则只需要增加KVM切换器就可以轻松扩展被控设备数量。

       整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减KVM切换器和接口模块，而不会影响到整个系统的正常运行；机房KVM监控管理系统服务器软件采用模块化设计，便于扩充系统功能。
