一、客户描述及需求分析

        某机房有200台电脑，目前只有140台在使用，后期会全部使用。每个架上有16台电脑，楼上是机房，楼下人员办公，一个管理员控制16台或者32台电脑。楼上楼下距离50米。

       二、机房KVM监控管理系统设计方案

        安全性: 使用密码保护安全机制

        高扩充性: 可简单扩充系统的设备数量与管理功能

       便利性: KVM利用专业连接线延伸联机距离

       独立管理能力: 精密的架构,有效整合机房管理作业

       三、方案系统配置及数量

        1）方案实现及说明

       第一步， 单台KS-2016UP与一个机架上的16台主机通过我们标配的信号线连接，

       第二步，将KS-2016UP主机与延长器CAT5-150的传送端相连，再通过CAT5类网线将CAT5-150的传送端与接收端相连，

       第三步，最后将控制室的鼠标键盘显示器与CAT5-150的接收端连接。即可机房中主机的视频鼠标显示器信号延长到楼下的控制室内，以为管理员可在控制室内对楼上机房的16台主机进行切换操作。

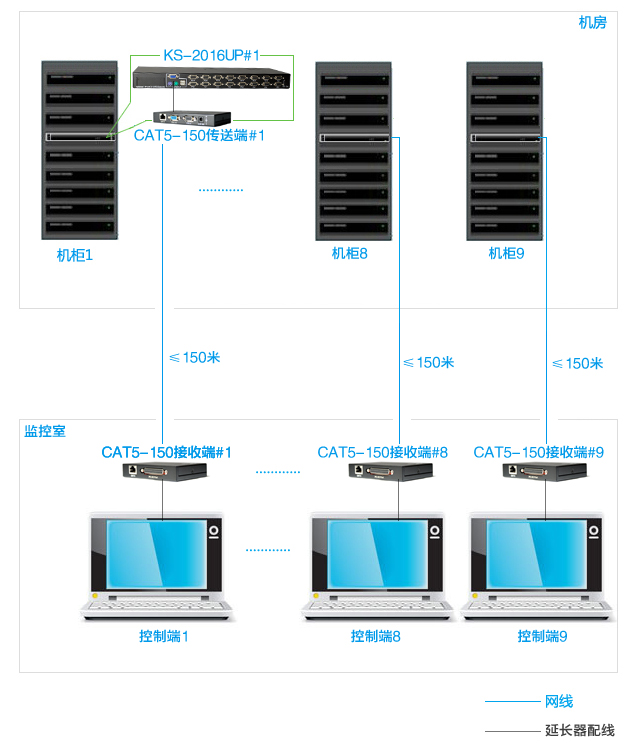

       2）方案拓扑图

       3）方案总结

    简单的使用一套RETON的KVM切换器就可以完成对大型数据中心的繁杂的服务器管理，系统24小时不间断地运行。安装RETON的KVM切换器后，使原来一人只能一次管理一个服务器，变成了一人一次管理多台服务器，既减少了由于管理服务器而雇佣的过多的管理人员，又解决了网络管理人员频繁出入机房环境的影响。减少了用于维护外界对机房影响的维修费用，使以前应用在服务器管理方面的过多费用，更有效地应用在数据中心的建设上。
