一、客户描述及需求分析

        某单位机房内共有多个机柜，每个机柜12台服务器左右，需本地管理及满足通过网络远程管控机房内所有服务器，并能实现网络远程对所有服务器进行开关机操作。

        二、机房KVM监控管理系统设计方案

        安全性: 使用密码保护安全机制

       高扩充性: 可简单扩充系统的设备数量与管理功能

       便利性: KVM利用专业连接线延伸联机距离

       独立管理能力: 精密的架构,有效整合机房管理作业

       兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本

       三、方案实现

       KVM集中管理系统，整个系统构架由RETON远程计算机管理方案中的N台（N>=1）16口数字KVM（KS-2016C），通过级联方式将其他机柜中的切换器级联到第一台带IP-101网络管理模块的KVM上，实现本地机房中使用一套键盘鼠标显示器就可以实现本地机房管理，通过将IP-101模块连接到网络中可以实现网络（局域网/广域网）远程管理，最多实现级联管理512台服务器。

       1）KS-2016C通过配套的VGA-US-01或VGA-PS-01模块连接所需要管理的机柜中的服务器。

       2）通过将KS-2016C级联到带IP-101模块的父层KVM实现KVM的树状级联，可同时管理最多512台服务器（子层为KS-2032C）。

       3）通过在本地端使用一套键盘鼠标显示器连接到KVM切换器就能实现机房内服务器的本地集中管理。

       4)将IP-101插入KS-2016C中，将IP-101接入网络（局域网或广域网）中，远程管理员只需在电脑中输入IP-101设备的IP地址即可远程访问机房中16台服务器/KVM切换器，IP-101可满足15个管理员同时登陆同一台服务器并实现其中一个管理员管理。如被控服务器支持通过网络唤醒功能则通过IP-101配合KS-2016C可实现远程机房设备开机、关机、待机、休眠及唤醒功能，实现无人值守机房。

        四、方案系统配置

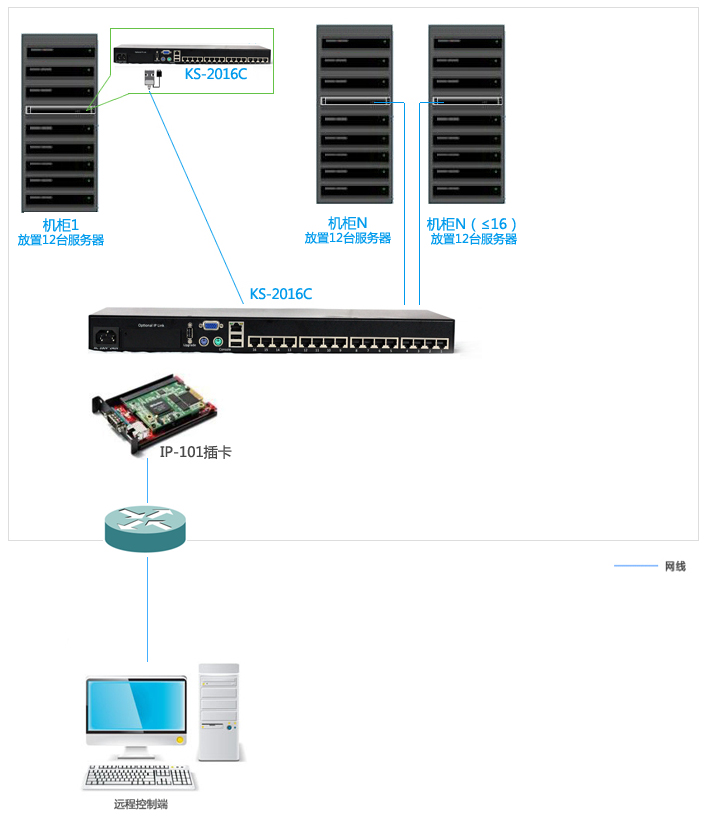

       五、方案拓扑图

       六、方案优势说明：

       集中管理： KS-2016C集中管理机房服务器实现单台管理16台服务器/KVM切换器设备，并将所连接的电脑在OSD菜单中体现出来，同时可对所有服务器进行重命名实现人性化管理，可通过多种方式（按键，热键，OSD菜单）进行切换，也可实现自动扫描等多种功能；

        远程管理：通过使用IP-101远程IP插卡实现网络的远程管理功能，实现网络远程开关机（完全死机只能物理重启除外），休眠，唤醒功能；

       全域访问能力：远程IP用户可以位于任何有网络存在的地方或在局域网内通过TCP/IP登录控制所有服务器及网络设备；

       快捷切换方式：远程IP用户通过客户端界面操作，其所有有权访问的机房设备完全列表在同一显示界面中，只需选中相应设备即可接入和控制任何一台机房设备；

       友好的用户界面：不论是本地控制台还是远程IP用户，均为全图形全中文界面（如客户需求可提供英文界面）。

       安全强度高：用户分级权限管理、数据安全加密传输、简单日志审计功能构成完整的安全体系。

        可靠性：在KVM切换器关机或出现故障时，所有设备具备断电保护功能，能不影响所连接的服务器及网络设备正常工作。变更KVM切换器非常方便，只需将所需变更的切换器通过配线与服务器相连，对IP-101模块也只需进行IP地址等少量配置即可，接口模块支持热拔插，即插即用；KVM切换器为分布式安装，当机房KVM监控管理系统主服务器出现故障时，可以很方便地将KVM切换器设置为单机模式，IP用户可不通过主服务器直接登录KVM切换器访问控制服务器设备。

        实用性：KVM切换器1U标准可上机架式，支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备，VGA、SVGA显示器，分辨率本地端和IP端均支持高达1600x1200 显示分辨率。

        升级能力：KVM切换器和接口模块均可在线升级，KVM切换器为操作系统级升级，接口模块升级支持断点续传。

       支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

        用户资源保护：非介入式安装，不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有网络，不会增加网络设备投资，不会占用业务网络带宽。

       系统通知：系统管理员可以对关注的事件设定通知功能，当系统有相关事件生成时，系统会以多种通知管理员。

       安装部署方便：方案简洁、直观，实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；

       扩展性：随着机房服务器数量的增加，不需要改变原有系统的结构，只需要增加KVM切换器就可以轻松扩展被控设备数量。

       整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减KVM切换器和接口模块，而不会影响到整个系统的正常运行；机房KVM监控管理系统服务器软件采用模块化设计，便于扩充系统功能。
