一、客户描述及需求分析：

      某企业数据中心机房有15台服务器，分2个机柜摆放，每个机柜中服务器数量不等。现在要求用KVM切换器系统对所有服务器进行集中管控，具体要求如下：

       1. 本地集中管控：要求有工作人员可以在机房内对所有的服务器进行管理，要求KVM自带液晶显示器、鼠标和键盘并上架管理。

      2. 远程安全管控：由于有时客户可能会在外地，就需要对服务器进行远程管理，并需要远程管理的安全性。

       同时，为规范机房布线，要求服务器到KVM切换器无延迟、无失真的最远距离和连接方式。系统能够支持基于多种接口的服务器如：PS/2、USB口等，并在多种软件系统平台间“无缝”切换。如果KVM设备掉电或出现故障，仍能服务器鼠标，键盘，显示器处于激活状态，换上备份设备后只需连上线缆，即可重新管理服务器，而不影响服务器的正常工作。最后需要，灵活有效安全防护。

      二、机房KVM监控管理系统设计方案

      安全性: 使用密码保护安全机制

      高扩充性: 可简单扩充系统的设备数量与管理功能

      便利性: KVM利用专业连接线延伸联机距离

      独立管理能力: 精密的架构,有效整合机房管理作业

      三、方案系统配置：

      四、方案实现说明：

      1. 机房中，2个机柜中的所有服务器通过VGA-US-01模块与网线连接到液晶KVM-1716AC上；再将KVM-1716AC放到其中一个机柜中，这样就可以实现机房内本地集中管控，该设备符合标准的19寸机柜安装尺寸，1U 的高度，不占用机柜空间，与服务器通过VGA-US-01模块与普通5类网线连接，距离可达到40米。

      2. 机房内的KVM-1716AC搭载IP-101模块，IP-101模块接口通过普通5类线，将其连接到网络交换机端口实现服务器的集中IP远程管控，该产品不须在控制端安装任何软件，可远程唤醒目标计算机，支持虚拟媒体及加载，透过支持Java的网络浏览器远程控制，透过签署凭证以及传输加密的方式使用SSL安全登入，所有传输数据皆以SSL 256位 安全加密，支持RSA 2048位加密，根据传输带宽自动调整显示格数以及质量，自动侦测显示分辨率并调整输出质量，高分辨率的鼠标支持以及同步，可以与大部份的KVM 并用，并且通过网络即可轻松更新韧体。

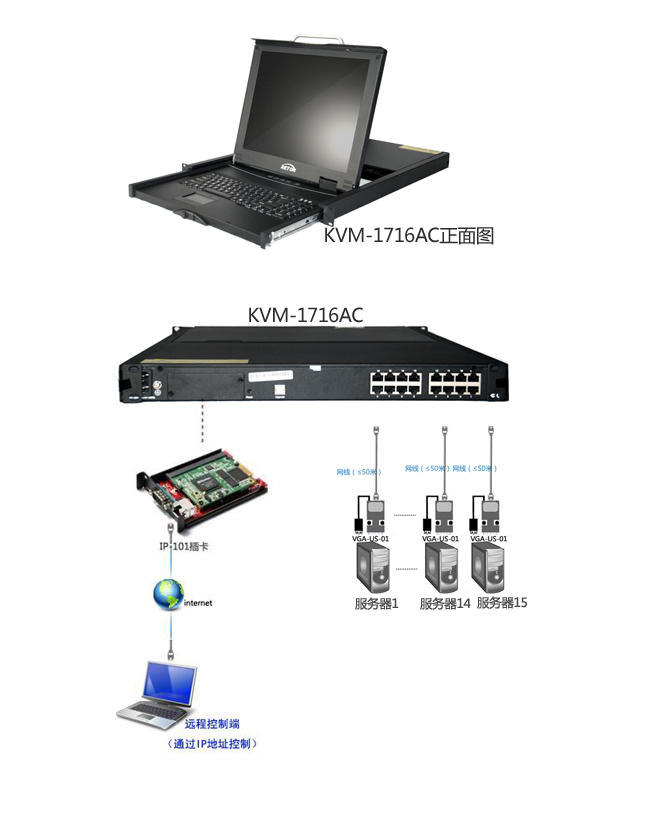

      五、方案拓扑图：

      六、 方案优势说明：

     （1）方案简洁、直观：实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐。

      （2）布线灵活，传输距离长：采用网线连接服务器和切换器，有效延伸管控距离，距离（切换器主机到服务器主机）可达40米。适用于小型机房管理控制分散部署的服务器。

      （3）如采用USB的VGA模块（VGA-US-01），则具备热拔插功能，可直接增加或移除服务器或电脑而无需关闭KVM电源。

      （4）支持多平台多系统：如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件，多平台的服务器。

      （5）节省机房空间：同时权衡用户投资、可用性和扩展性，使用户在目前条件下以较小的投资，获得的使用效率。
