引言：中国RETON 液晶32口KVM与32口数字KVM 级联，既能满足多服务器需求，同时节省了机架空间，还不用为管控主机，添加另外的鼠标、键盘和显示器。

       一、客户现状及需求分析

       某集团公司目前已经建立有两个机房，第一个机房有300台服务器，第二个机房有400台服务器；都与其控制中心有20公里的距离，所以一直无法没有实现同时管理。同时线缆繁杂，每个机柜里都配备了一套键盘、鼠标、显示器，或者在远程通过Telnet进行管理，不能对服务器进行更深层次操作，存在安全隐患，管理效率低。

        目前该公司要对内部设备实施统一管理，便于集中管理所有区域内的服务器，并且需要做到能在非工作时间，管理人员可通过远程操作，以解决服务器的突发故障。

       客户要求机房内共有所有服务器，能够通过一个本地端和一个远程端进行集中控制，并且设备应具有嵌入式的操作菜单。另外，为节省服务器机架的空间，需要一种能上架的、自带鼠标键盘显示器的机器，可以折叠的放进机柜里。

        同时，为规范机房布线，要求服务器到KVM切换器无延迟、无失真的最远距离和连接方式。系统能够支持基于多种接口的服务器如：PS/2、USB、SUN、Console口等，并在多种软件系统平台间“无缝”切换。

        如果KVM设备掉电或出现故障，仍能服务器鼠标，键盘，显示器处于激活状态，换上备份设备后只需连上线缆，即可重新管理服务器，而不影响服务器的正常工作。最后需要，灵活有效安全防护。

       综上所述，为了更好的进行系统运行维护管理，迫切需要对机房管理设备进行升级，以期能提供一套与目前机房设备规模相适应的更安全、更高效的集中管理平台。

       方案决定采用具备跨平台支持能力的KVM解决方案，并透过集中且分层式的管理模式，以协助网管人员有效的管理不同操作系统的服务器。需要充分考虑分散的服务器设备的管理集中性，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。

        二、机房KVM监控管理系统设计方案

        安全性: 使用密码保护安全机制

       高扩充性: 可简单扩充系统的设备数量与管理功能

       便利性: KVM利用专业连接线延伸联机距离

       独立管理能力: 精密的架构,有效整合机房管理作业

        兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本

        三、方案系统配置及数量

       方案实现说明：

       机房一：方案推荐RETON 数字KVM产品，采用级联的方式来进行集中统一控制。300台服务器为10组，其中9组通过标准的5类线连接至一台KS-2032C主机，每台服务器连接VGA-US-01计算机接口模块，完成区域统一管理。

        再将剩余的12台服务器和9组连接KVM的服务器通过VGA-USB-01模块，级联至顶层KVM-1732AC主机，以达到进行本地统一管理的目的。同时，顶层主机搭载IP-101模块，IP-101模块接口通过普通5类线，将其连接到网络交换机端口实现服务器的集中IP远程管控，这样就可以实现远程IP集中管理。剩余的11个端口，以兼顾之后由于业务需要新增的IT硬件设备。

        机房二：方案推荐RETON 数字KVM产品，采用级联的方式来进行集中统一控制。300台服务器为13组，其中12组通过标准的5类线连接至一台KS-2032C主机，每台服务器连接VGA-US-01计算机接口模块，完成区域统一管理。

       再将剩余的16台服务器和12组连接KVM的服务器通过VGA-USB-01模块，级联至顶层KVM-1732AC主机，以达到进行本地统一管理的目的。同时，顶层主机搭载IP-101模块，IP-101模块接口通过普通5类线，将其连接到网络交换机端口实现服务器的集中IP远程管控，这样就可以实现远程IP集中管理。剩余的4个端口，以兼顾之后由于业务需要新增的IT硬件设备。

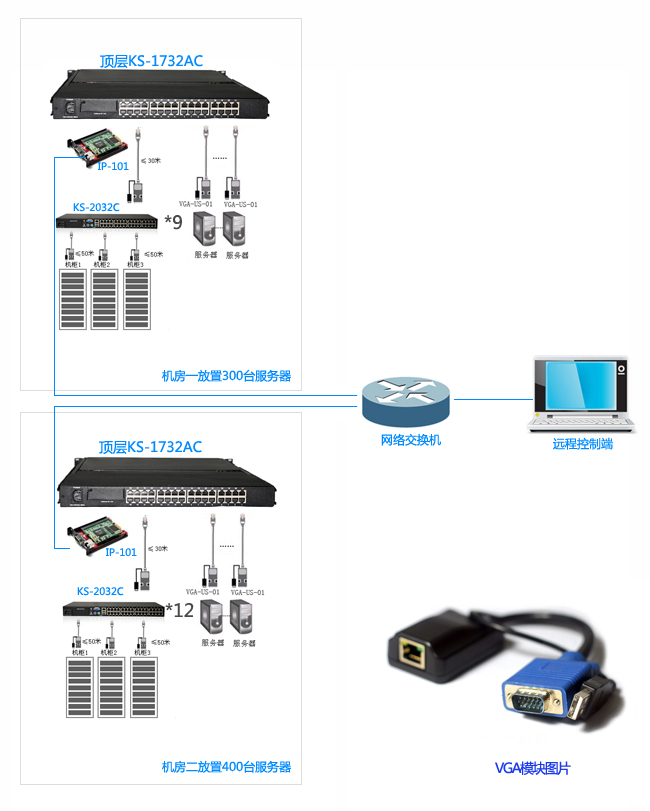

       方案拓扑图：

       四、 四四方案优势说明 ：

        （1）方案简洁、直观：实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐。

        （2）布线灵活，传输距离长：采用网线连接服务器和切换器，有效延伸管控距离，距离（切换器主机到服务器主机）可达40米。适用于小型机房管理控制分散部署的服务器。

       （3）如采用USB的VGA模块（VGA-US-01），则具备热拔插功能，可直接增加或移除服务器或电脑而无需关闭KVM电源。

        （4）通过树状级联8口、16口或32口KVM切换器，最多可控制1024台服务器；可随时根据用户的需求增加或删减服务器，而不会影响到整个系统的正常运行。

       （5）支持多平台多系统：如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件，多平台的服务器。

        （6）节省机房空间：同时权衡用户投资、可用性和扩展性，使用户在目前条件下以较小的投资，获得的使用效率。
