数字KVM本地远程双控方案
发布时间:1339660126 作者:Reton技术部.Pang一、机房描述与需求分析:
机房现有10个机柜,约20多台服务器,现要求一套KVM系统统一管理机房内所有服务器;
要求部署简单,不需要破坏原有机房内部结构,在进行安装部署时原网络正常运行。
要求具备良好的拓展性,之后如果服务器增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。
二、方案设计:
1、系统设计原则
实用性,适应用户实际应用环境
稳定性及安全性
简单化和标准化
可支持以后扩充
2、系统总体设计方案
1. 方案系统配置:
型号 |
品牌 |
产品描述 |
中国RETON |
双控;本地和远程控制(需配远程IP插卡);本地控制支持300米距离;32个切换端口/CAT5线连接(连接到服务器距离支持50米)/1U机架式/分辨率1920*1440 75Hz/12V电源 |
|
VGA-US-01/ VGA-PS-01 |
中国RETON |
连接在服务器一端,与切换器通过CAT5连接, 适用于 CAT5 切换器,USB接口/PS2接口 |
IP-101 |
中国RETON |
远程管理IP插卡,适用 COMBO 及CAT5 切换器 |
KVM 1701A |
中国RETON |
1U机架式/17"LCD/三合一产品/PS2接口/分辨率1024*768 75Hz/交流供电 |

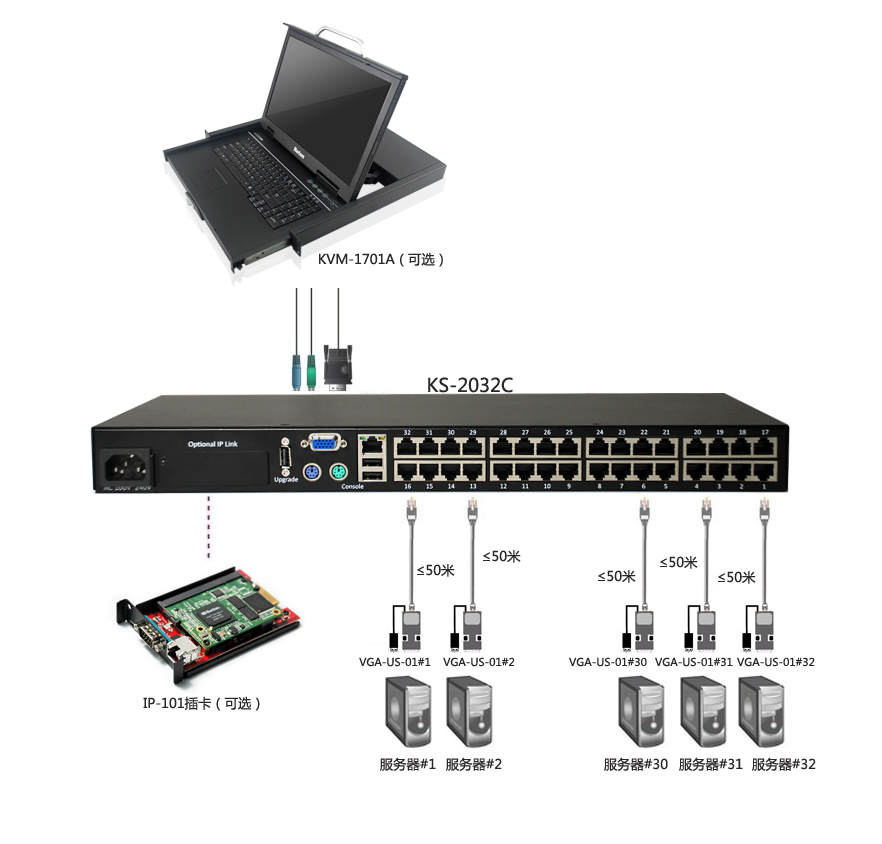

方案拓扑图
三、方案总结:
由于机房内20多台服务器分散在10个机柜,传统的模拟类KVM已经不能满足需求了,本方案采用一台32口数字KVM进行管控所有服务器,每台服务器连接VGA-US-01/VGA-PS-01计算机接口模块,通过标准网线连接至KVM主机;
本地管理:通过一台1701A连接在KS-2032C的本地控制端上面,作为本地管理终端,也可自行配键盘鼠标显示器;
远程管理(可选):采用在32口数字KVM配置一张IP-101远程管理卡,可以实现1名远程用户通过IP 网络形式来访问和管理所有服务器。
四、方案特点:
(1)在方案中,采用标准的CAT5线连接,布线简单,节省空间。
(2)方案扩展性强。本方案采用的是数字式KVM ,该产品可通过级联方式级联多台服务器,客户日后可根据自身的实际需求增加服务器。
(3)支持多平台多系统:如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件,多平台的服务器
