矩阵KVM满足多人管理多台DVR方案

发布时间:1339053016 作者:Reton技术部.Zhou

       引言:矩阵KVM可满足物业公司,统一管理监控设备的要求。并随时切换任意一台DVR监控画面,或调取任意一台DVR的监控录像。



        客户描述及需求分析:

        某物业公司共有4台DVR(硬盘录像机),为该公司统一配置,主要用于管理监控业主安全事务后来该物业公司要对内部设备实施统一管理,并配备了4名管理人员,要求在其监控室内,4名管理人员可随时切换任意一台DVR监控画面,或调取任意一台DVR的监控录像,并做到管理时不能相互影响,以减少其他设备资金投入。

        同时要求布线简单,不能破坏原有的网络构架,在设备架设期间不能影响到DVR的正常运行。并且要具有良好的拓展性,之后如果录像机增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。

        综上所述,为了更好的进行系统运行维护管理,迫切需要对监控设备管理设备进行升级,以期能提供一套与目前监控设备规模相适应的更安全、更高效的集中管理平台。



       监控管理系统设计方案的优势:

        系统兼顾成熟性与先进性       开放性和标准化          可扩充性

       安全性与可靠性             实用性,适应用户实际应用环境



       系统总体设计方案:

        方案系统配置



产品型号

产品品牌

产品配置说明

KV-901T

中国RETON

基于TCP/IP网络架构的影音传播、计算机延长设备的传送端;高清影音网络广播、远程计算机KVM操作;支持多人同时管理多台服务器



AV-901R



中国RETON

基于TCP/IP网络架构的影音传播、计算机延长设备的接收端;高清影音网络广播、远程计算机KVM操作;支持多人同时管理多台服务器



        方案实现说明:

       该物业公司监控室内有4台DVR(硬盘录像机),由4名管理人员进行管理,要求对随时切换任意一台DVR监控画面,或调取任意一台DVR的监控录像,并且相互之间不能影响。

        方案推荐机房内的每一台DVR,连接一台中国RETON KV-901T作为计算机延长设备的传送端,该型号为高清影音网络广播、远程计算机KVM操作;支持多人同时管理多台服务器。

       在监控室内,4台监控设备连接一台中国RETON AV-901R,作为计算机延长设备的接收端,该型号为高清影音网络广播、远程计算机KVM操作;支持多人同时管理多台服务器。

        通过这样的架构,4名管理人员即可基于TCP/IP网络架构随时切换任意一台DVR监控画面,或调取任意一台DVR的监控录像。

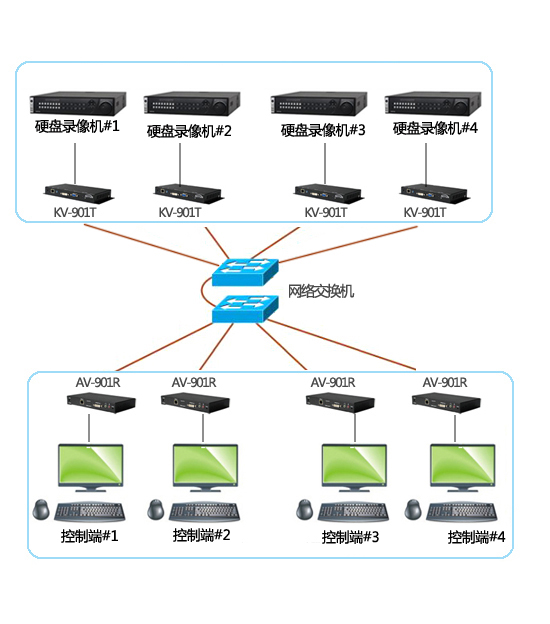

        方案拓扑图:



        方案优势说明:

        (1)布线便捷:

       只需将VGA/DVI影像及立体音效接到KV-901T发送端,立即透过以太网络编码传输,将AV-901R接收端连接到VGA/DVI液晶屏幕或电视,立即经由以太网译码播放,且可多台同时接收同一节目,画面/声音绝无延迟。

       (2)良好的扩充性:

       可以通过增加KV-901T传送端灵活的增加控制服务器的数量,同样可以无缝接入AV-901R增加管控人员的数量,可以实现灵活调整,按需布控。

        (3)支持多控:

       支持支持多人同时管理多台服务器,可以通过OSD菜单任意切换管理不同的服务器。无缝构建,不破坏原有网络结构,声音与影像同步传输无延时,接口完备,满足不同环境的应用需要,灵活布控,可任意调整控制端管理人员数量及需要管控的服务器数量,支持光纤网络传输。

        (4)即插即用:

       即插即用,在R端通过热键(Scroll-Lock/ Caps-Lock/ Num-Lock/ Alt/ Ctrl/ Win)可轻松地完成对T端的选择,具有热插拔功能——直接增加或移除电脑而无需关闭KVM电源。

(责任编辑:Reton技术部.Zhou)
