某单位数据机房级联解决方案

发布时间:1338446230 作者:Reton技术部.Zhou

       一、客户描述及需求分析

       某单位数据机房内共有12个机柜,112台服务器,每个机柜都是并排挨着放置。在未使用KVM系统之前,线缆繁杂,每个机柜里都配备了一套键盘、鼠标、显示器,需要操作时就将其插到服务器,或者在远程通过Telnet进行管理,不能对服务器进行更深层次操作,存在安全隐患,管理效率低。

       客户要求机房内共有所有服务器,能够通过一个本地端和一个远程端进行集中控制,并且设备应具有嵌入式的操作菜单。同时,为规范机房布线,要求服务器到KVM切换器无延迟、无失真的最远距离和连接方式。系统能够支持基于多种接口的服务器如:PS/2、USB、SUN、Console口等,并在多种软件系统平台间“无缝”切换。

       如果KVM设备掉电或出现故障,仍能服务器鼠标,键盘,显示器处于激活状态,换上备份设备后只需连上线缆,即可重新管理服务器,而不影响服务器的正常工作。最后需要,灵活有效安全防护。

       依据目前的现状,机房需要一个更高效、更集中、更智能化的管理平台。基于以上分析,为了更好的进行系统运行维护管理,迫切需要对机房管理设备进行升级,以期能提供一套与目前机房设备规模相适应的更安全、更高效的集中管理平台。

       为了满足目前大规模、跨地域、多种类、多用户的机房设备管理需求,可以对机房设备及操作员进行集中统一管理;本机房KVM监控管理系统可以满足前面所提出的管理需求。

       综上所述,方案决定采用具备跨平台支持能力的KVM解决方案,并透过集中且分层式的管理模式,以协助网管人员有效的管理不同操作系统的服务器。需要充分考虑分散的服务器设备的管理集中性,管理者使用的安全性,系统的稳定性,实用性以及之后的可扩充性。



       二、机房KVM监控管理系统设计方案

       安全性: 使用密码保护安全机制

       高扩充性: 可简单扩充系统的设备数量与管理功能

       便利性: KVM利用专业连接线延伸联机距离

       独立管理能力: 精密的架构,有效整合机房管理作业

       兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本



       三、方案实现

       KVM集中管理系统,整个系统构架由RETON远程计算机管理方案中的四台32口数字KVM,一台8口数字KVM,一个IP插卡及相应接口功能模块组成;在本地和远程IP控制端都能完成服务器的BIOS级操作。考虑到未来扩充,增加新的服务器时,只需在现有基础上增加CAT5类的KVM进行树状级联,即可增加新的可控端。



       四、方案系统配置



型号

品牌

产品描述



KS-2032C(4台)



中国RETON

双控;本地和远程控制;本地控制支持300米距离;32个切换端口/CAT5线连接(连接到服务器距离支持50米)/1U机架式/分辨率1920*1440 75Hz/12V电源

KS-2008C(1台)

中国RETON

双控;本地控制及远程控制;1U机架式/8个端口/USB/PS2混接/分辨率1920*1440 75Hz/12V电源

IP-101(一块)

中国RETON

远程管理IP插卡,适用 COMBO 及CAT5 切换器

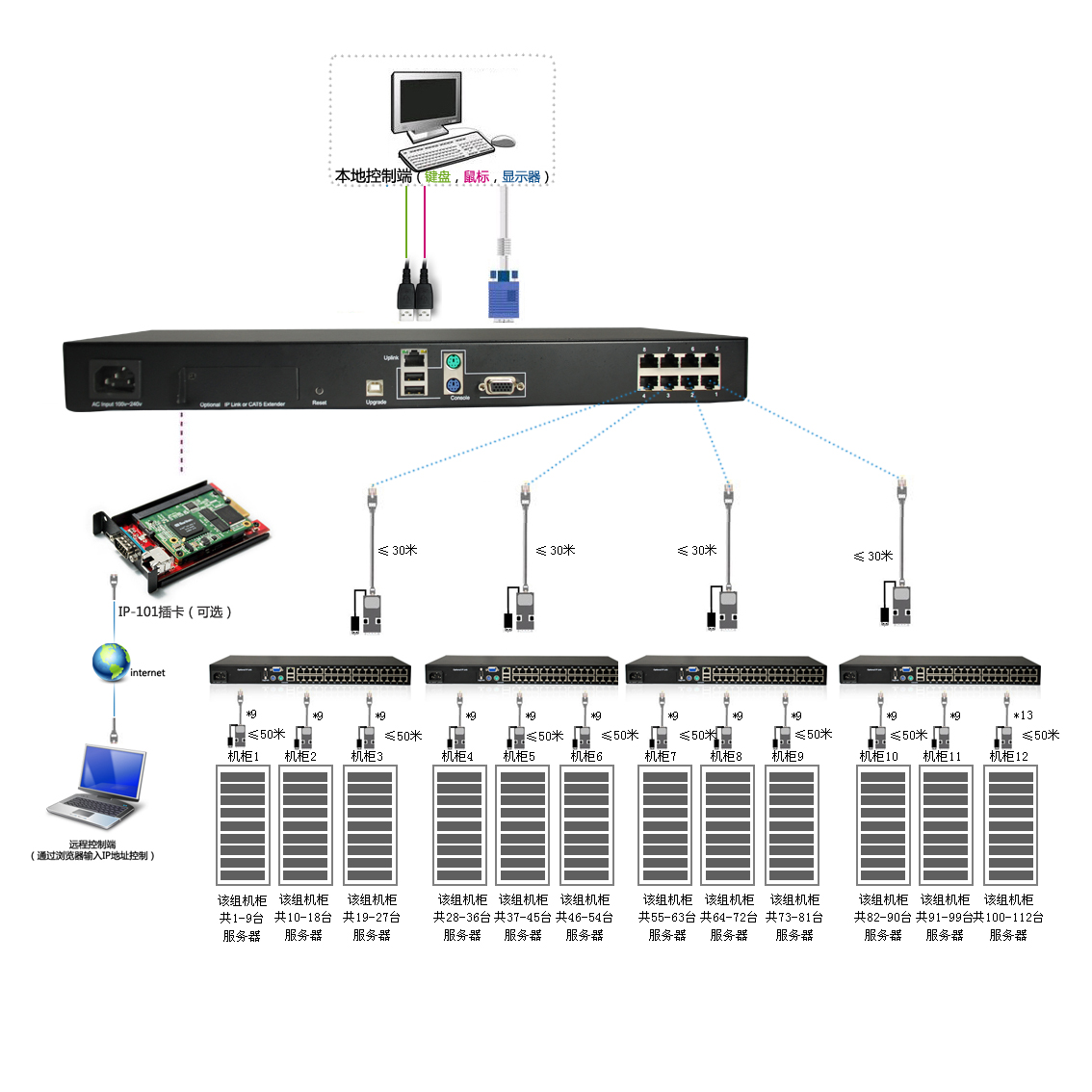

      五、方案拓扑图



       六、方案优势说明:

       全域访问能力:远程IP用户可以位于任何有OA网络存在的地方,通过TCP/IP登录控制所有服务器及网络设备;

       快捷切换方式:远程IP用户通过客户端界面操作,其所有有权访问的机房设备完全列表在同一显示界面中,只需鼠标点击即可接入和控制任何一台机房设备;

       友好的用户界面:不论是本地控制台还是远程IP用户,均为全图形全中文界面。

       高度可管理性:KVM交换机、机房设备、用户集中统一管理,支持分组管理模式。

       安全强度高:用户分级权限管理、数据安全加密传输、日志审计功能、图像存储与回放,构成完整的安全体系。

       可靠性:在KVM交换机关机或出现故障时,接口模块具备断电保护功能,能所连接的服务器及网络设备正常工作。更换KVM交换机非常方便,只需进行IP地址等少量配置即可,接口模块支持热拔插,即插即用;KVM交换机为分布式安装,当机房KVM监控管理系统主服务器出现故障时,可以很方便地将KVM交换机设置为单机模式,IP用户可不通过主服务器直接登录KVM交换机访问控制服务器及网络设备。

       实用性:KVM交换机1U标准可上机架式,支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备,VGA、SVGA显示器,分辨率本地端和IP端均支持高达1600x1200 显示分辨率。

       升级能力:KVM交换机和接口模块均可在线升级,KVM交换机为操作系统级升级,接口模块升级支持断点续传。

       支持多平台多系统: 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统,同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型,以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

       用户资源保护:非介入式安装,不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有OA网络,不会增加网络设备投资,不会占用业务网络带宽。

       用户订制:完全自主知识产权,可以按用户需求扩充功能,实现用户定制。

       系统通知:系统管理员可以对关注的事件设定通知功能,当系统有相关事件生成时,系统会以多种通知管理员。

       安装部署方便:方案简洁、直观,实现规范化五类线布线,简化工程施工,布线整齐,美观,减少传统布线的复杂与繁琐;

       扩展性:随着机房服务器数量的增加,不需要改变原有系统的结构,只需要增加KVM交换机就可以轻松扩展被控设备数量。

       整套系统内的设备都是即插即用:可随时根据用户的需求增加或删减KVM交换机和接口模块,而不会影响到整个系统的正常运行;机房KVM监控管理系统服务器软件采用模块化设计,便于扩充系统功能。





(责任编辑:Reton技术部.Zhou)
