RETON矩阵在机房中的应用
发布时间:1338347643 作者:Reton技术部.Zhou一、客户描述与需求分析
客户机房里目前现有2台主机,需要本地控制端有8个,同时能够具备良好的拓展性,能够兼顾之后由于业务需要新增的IT硬件设备。结合以上需求分析,本方案充分考虑了管理者操作环境,管理者使用的安全性,系统的稳定性,实用性以及之后的可扩充性。
二、机房KVM监控管理系统设计方案
系统兼顾成熟性与先进性 开放性和标准化 可扩充性
安全性与可靠性 实用性,适应用户实际应用环境
系统总体设计方案
品牌 |
型号 |
产品描述 |
中国RETON |
基于TCP/IP网络架构的影音传播、计算机延长设备的传送端;高清影音网络广播、远程计算机KVM操作;支持多人同时管理多台服务器 |
|
中国RETON |
基于TCP/IP网络架构的影音传播、计算机延长设备的接收端;高清影音网络广播、远程计算机KVM操作;支持多人同时管理多台服务器 |
方案简单说明:

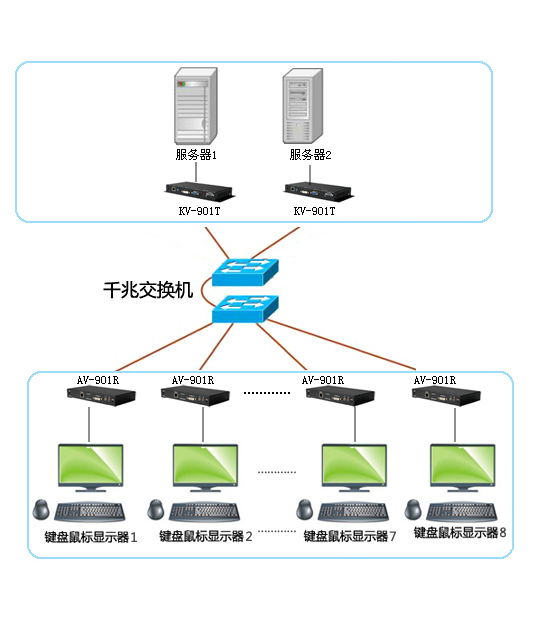

两台主机每台主机配一个KV-901T发送端,通过千兆交换机,同时8台电脑控制端分别连接一台AV-901R接收端也是连入交换机,这样就可以实现8个人控制2台电脑,而且也具备良好的扩充性,要增加被控服务器,只需要增加KV-901T就可以了。
方案拓扑图:
三.方案特点
(1)布线便捷
只需将VGA/DVI影像及立体音效接到KV-901T发送端,立即透过以太网络编码传输,将AV-901R接收端连接到VGA/DVI液晶屏幕或电视,立即经由以太网译码播放,且可多台同时接收同一节目,画面/声音绝无延迟。
(2)良好的扩充性
可以通过增加KV-901T传送端灵活的增加控制服务器的数量,同样可以无缝接入AV-901R增加管控人员的数量,可以实现灵活调整,按需布控。
(3)支持多控
支持支持多人同时管理多台服务器,可以通过OSD菜单任意切换管理不同的服务器。无缝构建,不破坏原有网络结构,声音与影像同步传输无延时,接口完备,满足不同环境的应用需要,灵活布控,可任意调整控制端管理人员数量及需要管控的服务器数量,支持光纤网络传输。
(4)即插即用
即插即用,在R端通过热键(Scroll-Lock/ Caps-Lock/ Num-Lock/ Alt/ Ctrl/ Win)可轻松地完成对T端的选择,具有热插拔功能——直接增加或移除电脑而无需关闭KVM电源。
