典型机房一本地一远程管控方案
发布时间:1330581446 作者:Reton技术部.Pang一,机房描述与需求分析
数据中心机房有10个机柜,每个机柜配服务器数量不等,约不到16台服务器,服务器之间距离稍有点分散,要求用KVM切换器系统对所有服务器进行集中管控,具体要求如下:
1) 本地控制:机房是位于企业9楼,有两间服务器室,一间有3个机柜,另一间有7个机柜,有一间控制室在它们对面距离不远,要求在控制室内有工作人员可以对机房内的服务器进行管理;
2) 远程控制:要求在与机房同一栋楼的1楼的办公室内工作人员可以实现对机房内的服务器进行监管;
3) 要求部署简单,不需要破坏原有机房内部结构,在进行安装部署时原网络正常运行。
要求具备良好的拓展性,之后如果服务器增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。
结合以上需求分析,本方案充分考虑了分散的服务器设备的管理集中性,管理者使用的安全性,系统的稳定性,实用性以及之后的可扩充性。
二、方案设计:
1、系统设计原则
实用性,适应用户实际应用环境
稳定性及安全性
简单化和标准化
可支持以后扩充
2、系统总体设计方案
(1)方案一:
1. 方案系统配置:
型号 |
品牌 |
产品描述 |
中国RETON |
1U机架式/17"LCD/三合一产品/PS2接口/分辨率1024*768 75Hz/交流供电 |
|
中国RETON |
支持双控;本地和远程控制(需配远程IP插卡);本地控制支持300米距离;16个切换端口/CAT5线连接(连接到服务器距离支持50米)/1U机架式/分辨率1920*1440 75Hz/12V电源 |
|
VGA-US-01/ VGA-PS-01 |
中国RETON |
服务器端连接模块,适用于数字KVM |
中国RETON |
远程管理IP插卡,适用 COMBO 及CAT5 切换器 |

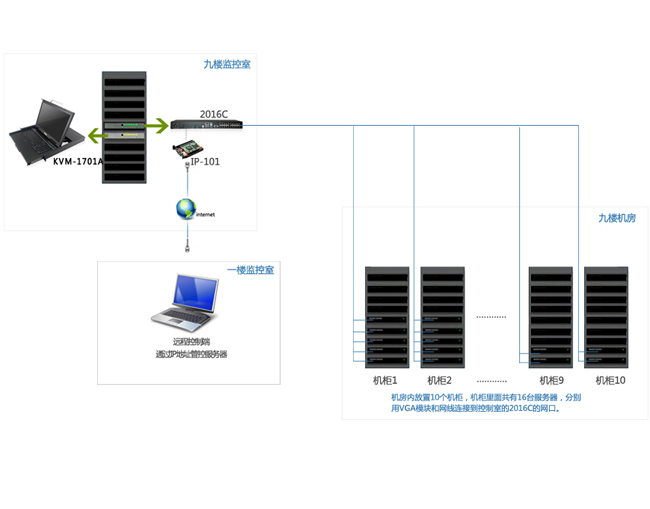

2. 方案拓扑图
3.方案说明:
本方案采用将液晶套件1701A和数字KVM KS-2016C放在机房小监控室内的机柜上面,KVM与两个小服务器间内的服务器采用网线连接,每一个服务器均需要拉一根网线配合VGA模块实现与数字KVM KS-2016C的连接,连接最远距离可达50米,详细的连接示意图见方案最后一页的附1图。
本地控制部分:小监控室内的液晶套件1701A连接在数字KVM KS-2016C上面即可实现本地管理,无需自配键盘鼠标显示器;
远程控制部分:在数字KVM KS-2016C配上远程IP-101插卡即可实现工作人员在1楼远程访问管理机房内的所有服务器,操作简便,工作人员只需通过浏览器输入指定的IP地址、用户名和密码登陆成功后,即可实现远程监控和管理,IP插卡的IP地址、用户名、密码均可自己设定,且所有信息均有采取加密传输,安全性。
(2)方案二:
1.方案系统配置:
型号 |
品牌 |
产品描述 |
CAT5-150P |
中国RETON |
显示器、键盘、鼠标信号延长器,距离150M,PS2接口 |
KS-2016C |
中国RETON |
支持双控;本地和远程控制(需配远程IP插卡);本地控制支持300米距离;16个切换端口/CAT5线连接(连接到服务器距离支持50米)/1U机架式/分辨率1920*1440 75Hz/12V电源 |
VGA-US-01/ VGA-PS-01 |
中国RETON |
服务器端连接模块,适用于数字KVM |
中国RETON |
远程管理IP插卡,适用 COMBO 及CAT5 切换器 |

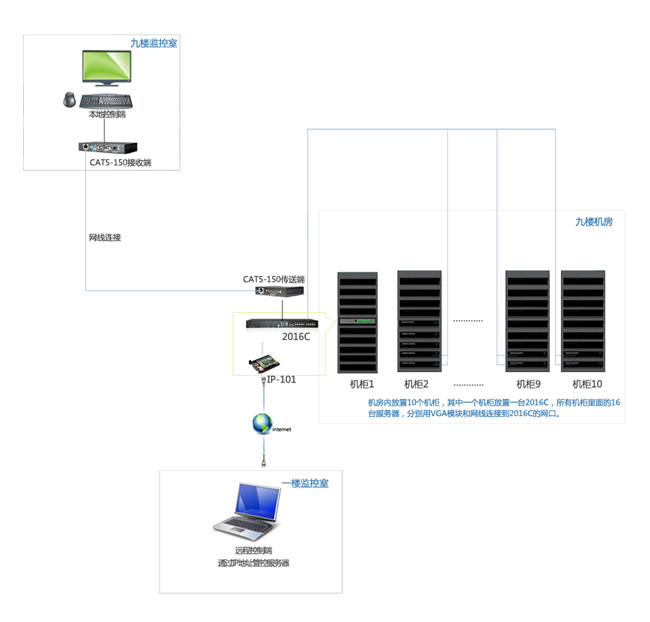

2.方案拓扑图:
3.方案说明:
本方案是将数字KVM KS-2016C放在两个小服务器间的其中任意一个机柜内即可,机器可上架,与所有服务器的连接同样是采用网线连接,大致连接方式与方案一略同;
本地控制部分:与方案一不同的是数字KVM2016C是放在服务器间内的,而不是监控室内,本地控制信号是通过CAT5-150的发送端延长至小控制室内,本地控制需自配键盘鼠标显示器连接在延长器的接收端即可;
远程控制部分:同样是采用在数字KVM KS-2016C上面安装IP-101插卡提供远程管控。
方案总结:
(1)方案一,数字KVM拓展方便、与服务器之间的连接是采用网线的方式布线方便、美观,三合一液晶套件1701A顶替了传统的自配键盘鼠标显示器作为本地控制端、节省空间、方便美观,需上架19寸标准机柜即可。
(2)方案二,与方案一唯一不同的地方就是本地控制端是通过延长器和自配键盘鼠标显示器的,不需要配机柜上架。
附录:

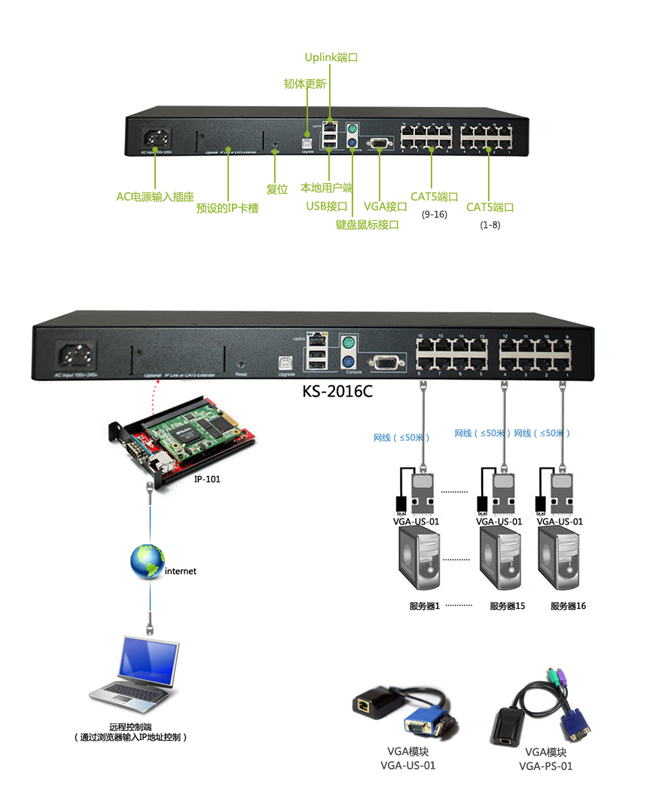

附1图
