RETON 数字KVM远程集中及本地管理解决方案

发布时间:1330497093 作者:Reton技术部.Deng

       一,客户需求分析:

       客户的控制室在2楼,机房在5楼,机房内的服务器不会超过16台,分2台机柜放置,机柜之间的距离超过2米。现客户想要在2楼的控制室集中管控在5楼机房的服务器,而且在本地机房有集中控制平台。整套数字KVM系统能实现本地集中管控,具备良好的拓展性,能够兼顾之后由于业务需要新增的IT硬件设备。

       结合以上需求分析,本方案充分考虑了分散的服务器设备的管理集中性,管理者使用的安全性,系统的稳定性,实用性以及之后的可扩充性。



       二,方案设计

       1,系统设计原则

       实用性和经济性

       稳定性及安全性

       简单化和标准化

       可支持以后扩充



       2,方案配置设备:



品牌

型号

产品描述

RETON

1701A

1U机架式/17'LCD/三合一产品/PS2接口/分辨率1280*1024 75Hz/交流供电

RETON

KS-2016C

双控;本地和远程控制;本地控制支持300米距离;16个切换端口/CAT5线连接(连接到服务器距离支持50米)/1U机架式/分辨率1920*1440 75Hz/12V电源

RETON

IP-101

远程管理IP插卡,适用 COMBO 及CAT5 切换器



       3,方案说明

       本方案通过一台KS-2016C来连接机房不到16台的服务器,RETON数字类的切换器产品,是由网线连接服务器的,50米以内的距离是没有问题的。只需要在CAT5网线的另一端加上一个VGA-US/PS-01的模块来转换就可以进行管控了。然后再在KS-2016C上安装一个IP-101模块,使其具有远程管理功能,这样就可以实现在2楼的控制室进行管理服务器了。本地集中管理的话,就在本地机房加上一台1701A的LCDKVM上架设备,就可以进行本地机房集中管理了。

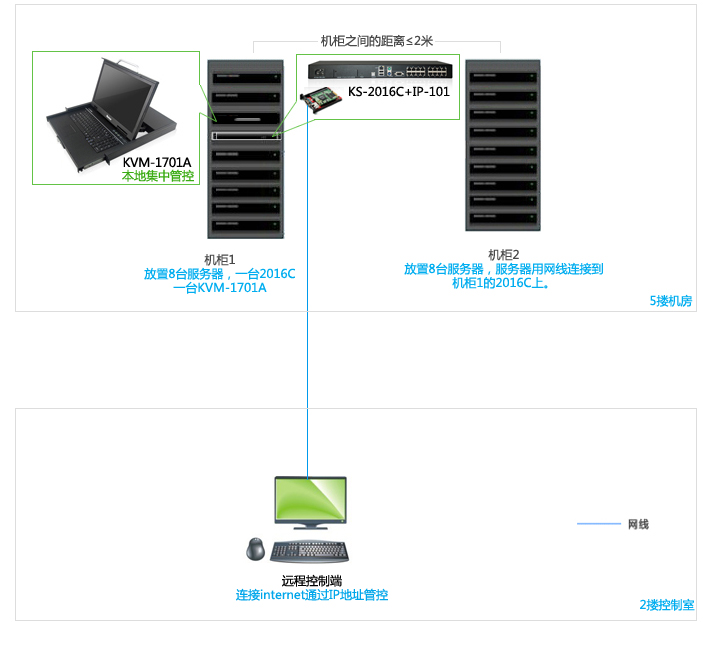

       4,方案拓扑图:

(责任编辑:Reton技术部.Deng)
