一、客户描述及需求分析

       某跨国企业中心数据机房共有800台服务器，为总公司统一配置，设备都为USB接口，主要用于业务数据处理、内部资料储存、管理监控用户安全等事务。但由于服务器很多，其附属和衍生设备也堆积于机房之内，并且线缆纷杂，很不利于机房的正常工作，也不利于机房管理人员检查和维修，服务器、机房风扇、机柜等常规设备。

       客户现在要求通过简单的方式，能本地集中管控所有的服务器，以减少设备资金投入和管理人员进出机房的频率。最好能做到在非工作时间，管理人员可通过远程操作，以解决服务器的突发故障。

       同时要求布线简单，不能破坏原有的网络构架，在设备架设期间不能影响到机房和用户的正常运行。并且要具有良好的拓展性，之后如果服务器增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。

       如果KVM设备掉电或出现故障，仍能保证服务器鼠标，键盘，显示器处于激活状态，换上备份设备后只需连上线缆，即可重新管理服务器，而不影响服务器的正常工作。最后需要，灵活有效安全防护。

       综上所述，为了更好的进行系统运行维护管理，迫切需要对机房管理设备进行升级，以期能提供一套与目前机房设备规模相适应的更安全、更高效的集中管理平台。

 二、机房KVM监控管理系统设计方案优势：

       安全性: 使用密码保护安全机制

       高扩充性: 可简单扩充系统的设备数量与管理功能

       便利性: KVM利用专业连接线延伸联机距离

       独立管理能力: 精密的架构,有效整合机房管理作业

       兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本

三、方案系统配置及数量

  四、方案实现说明

       该公司中心数据机房共有800台服务器，将其分为25组，每一组32台；配置RETON VGA-USB-01模块，分别连接一台KS-2032C主机，完成区域统一管理。

       再将这25组连接的KVM通过VGA-USB-01模块，级联至顶层KS-2032C主机，以达到进行本地统一管理的目的。剩余的7个端口，以兼顾之后由于业务需要新增的IT硬件设备。

       同时，顶层主机搭载IP-101模块，IP-101模块接口通过普通5类线，将其连接到网络交换机端口实现服务器的集中IP远程管控，这样就可以实现远程IP集中管理。

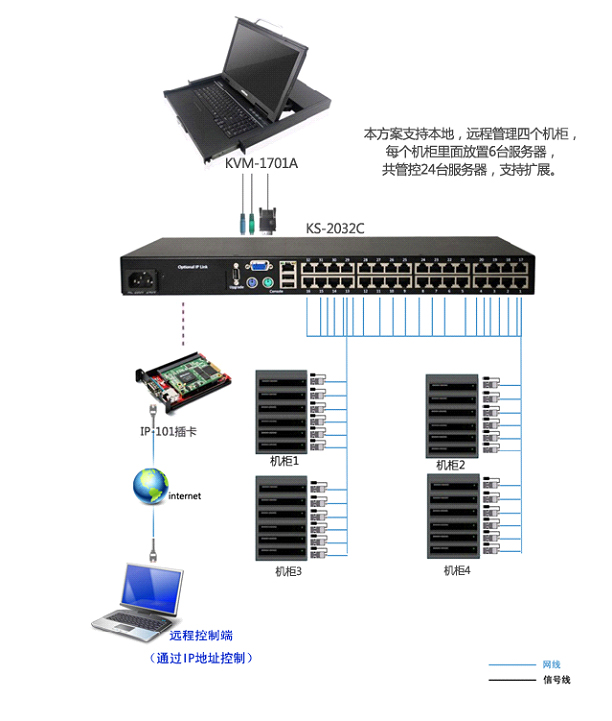

五、方案拓扑图

    六、  方案优势说明

       （1）方案简洁、直观：实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐。

       （2）布线灵活，传输距离长：采用网线连接服务器和切换器，有效延伸管控距离，最佳距离（切换器主机到服务器主机）可达40米。适用于小型机房管理控制分散部署的服务器。

       （3）如采用USB的VGA模块（VGA-US-01），则具备热拔插功能，可直接增加或移除服务器或电脑而无需关闭KVM电源。

       （4）通过树状级联8口、16口或32口KVM切换器，最多可控制1024台服务器；可随时根据用户的需求增加或删减服务器，而不会影响到整个系统的正常运行。

       （5）支持多平台多系统：如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件，多平台的服务器。

       （6）节省机房空间：同时权衡用户投资、可用性和扩展性，使用户在目前条件下以较小的投资，获得最大的使用效率。
