一、需求分析

     指挥中心有32台电脑主机，视频接口都是VGA，鼠键接口为USB，每台电脑都单独有人办公。

现希望通过KVM整体方案后，不影响原始工程规划和工作需要，管理员能同时去查看和操作这些电脑主机,要求安全，保密，能根据操作员级别设置不同的权限。

二、方案设计原则

l 安全性原则：充分保证系统的安全性，使用的产品和技术方案在设计和实现的全过程中应有具体的措施来充分保证其安全性。

l 可靠性原则：采用纯硬件的解决方案，和专有系统保证产品质量的可靠性，对项目实施过程实现严格的技术管理和设备的冗余配置，保证系统的安全可靠。

l 先进性原则：采用业界先进的纯数字技术，保证整个系统具有技术先进性和持续发展性。

l 可扩展性原则：由于目前技术的发展和变化非常迅速，方案采用的技术应具有良好的可扩展性，充分保护当前的投资和利益。

l 兼容性原则：系统的标准化程度高，可以做到不同的应用系统间的兼容；同时，也可以根据特殊的要求给出不兼容的设计。

l 可管理性原则：系统应具备在线式的安全监控和管理模式；提供7×24不间断的网络监控。

三、解决方案

1. 设备清单

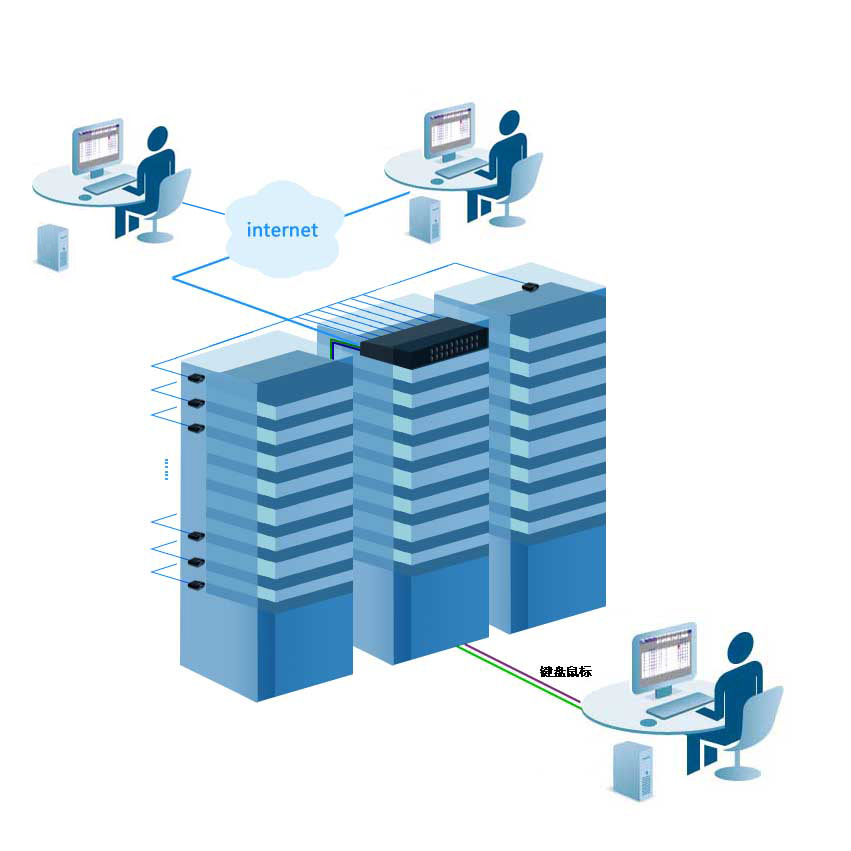

2、方案拓扑图

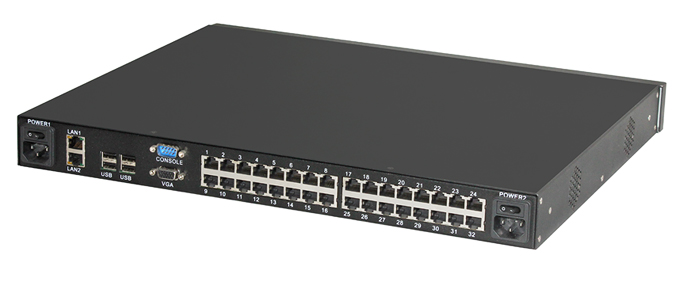

3、产品图片

EK-3204M

4、方案说明

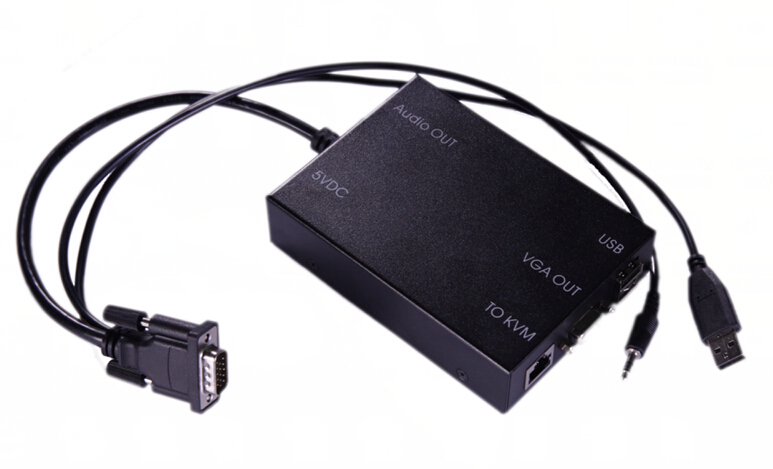

1. KS-4032M与电脑主机间，通过VGA-US-D3进行连接。

VGA-US-D3的VGA接头和USB接头去接到对应电脑主机的VGA和USB接口上，VGA-US-D3上面VGA OUT口接本地操作员显示器、2个USB接本地操作员的键盘、鼠标。(PS:音频线根据需求，进行连接)

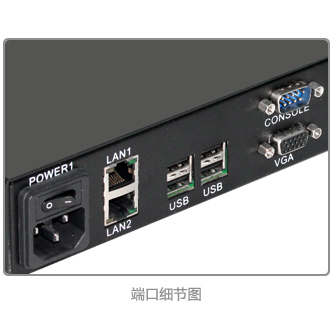

2. 将KS-4032M主机LAN1或LAN2接入到网络交换机中，给它分配一个IP地址。

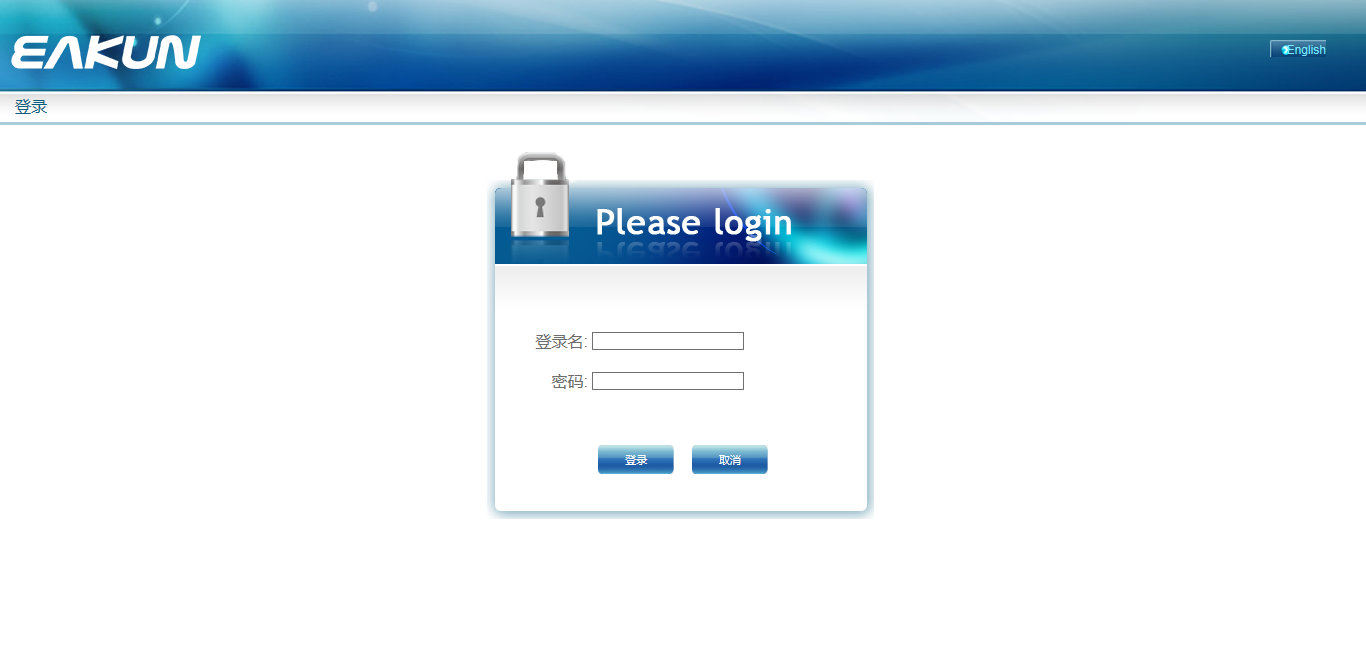

3. 设备连接完成，通电，调试连通后，管理员即可通过账号密码进入到控制界面，如图

四、方案特点

1.产品具有4个远程通道和一个本地通道，远程通道只需要是一台能上网的电脑拥有账号密码即可进行访问和操作，即使是与KVM连接的32台被控电脑主机，只要他们的操作员有账号和密码也一样能登录去查看和控制其他电脑主机。
2.实时数据传输，远程访问服务器信号分辨率最高支持1920×1080@60hz，画面色彩要求达到16位真彩色。在不同分辨率服务器之间切换时，自动调节视频大小，无需人工手动调。
3.安全，采用帐号和密码登录操作，防止无关人员操作的风险。

4.二次口令认证功能：用户在打开KVM会话的时候，会跳出一个窗口，要求再输入二次口令密码才能继续操作，否则不能打开远程服务器进行操作。

5.支持日志审计：KVM 配套集控软件平台，可以对操作员登入，退出和操作等行为进行审计，回放。

6.报警：支持当出现异常现象(如KVM离线等)，能实现报警。

7.高可扩充性：不论是服务器还是用户的扩容都不需要修改KVM结构、布线系统。
