一、 机房描述与需求分析：

       数据中心机房有6~8排机柜，约32个机柜，每个机柜4~12台服务器，约300台服务器，服务器之间距离稍有点分散，要求用KVM切换器设备对所有服务器进行集中管控，且部署简单，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。

       整套KVM系统能实现多用户本地网络管理，所有的用户可以通过TCP/IP功能进行登录管理。在登录之前需要经过严格的动态密码认证管理，按照不同的管理权限访问其权限内的服务器。而且带有严格的日志审计功能，对于登录人员的操作做全程记录。

       要求具备良好的拓展性，之后如果服务器增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。

       结合以上需求分析，本方案充分考虑了分散的服务器设备的管理集中性，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。

       二、方案设计：

       1、系统设计原则

       实用性，适应用户实际应用环境

       稳定性及安全性

       简单化和标准化

       可支持以后扩充

       2、系统总体设计方案

       （1）方案一：数字管控.

       1． 方案系统配置:

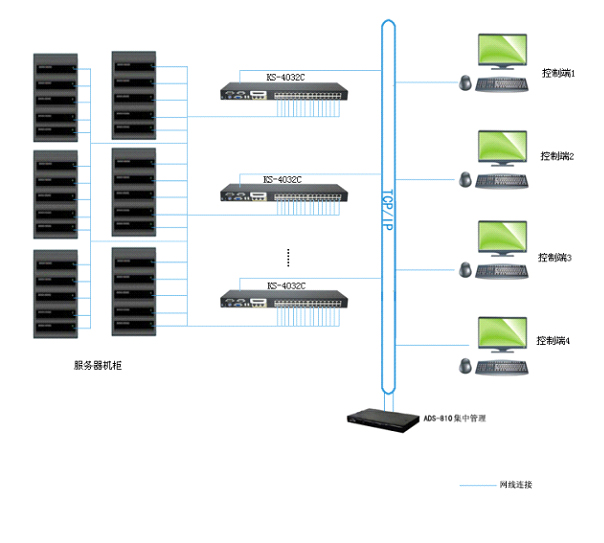

       2． 方案拓扑图

        3.方案说明：

       通过10台KS-4032C加上一台集中管控平台ADS-810来实现对机房内的300台服务器进行集中管理，KS-4032C支持4通道远程管理，实现4个不同城市的管理者连线登入，对所有服务器的登入管理，方便管理人员在不进入机房的前提下，就能对里面的服务器进行管理控制。在局域网内搭载ADS-801统一认证管理平台，将所有的服务器的管理进行集中控制，通过ADS-810建立完善的用户权限管理，认证体系及日志审计，可拓展。

       （2）方案二：一口IP管控.

       1．方案系统配置:

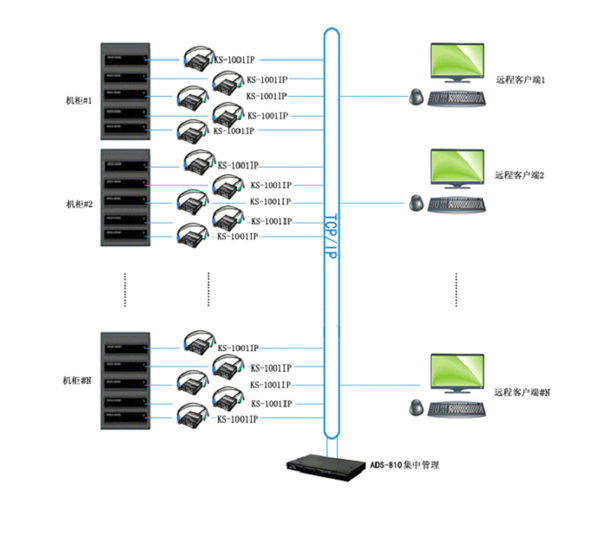

       2.方案拓扑图：
