需求分析

       1.现况分析:

       广东某机构信息机房内共有12个机柜，59台服务器，每个机柜都是并排放置。在未使用KVM系统之前，线缆繁杂，每个机柜里都配备了一套键盘、鼠标、显示器，需要操作时就将其插到需要操作的服务器上，或者在远程通过Telnet进行管理，只能实现应用层面的操作，存在安全隐患，管理效率低。

       2.客户基本需求:

       机房内共有59台服务器，计划能够通过一个本地控制端和一个远程控制端集中控制所有的服务器。

       设备应具有嵌入式的操作菜单.

       不需要在被控服务器上安装任何硬件和软件，能实现BIOS诊断或系统重启动等深层功能。

       为规范机房布线，要求阐述服务器到KVM切换器无延迟、无失真的最远距离和连接方式。

       系统支持基于多种接口的服务器如：PS/2、USB、SUN、Console口等，并在多种软件系统平台间“无缝”切换。

       3.结论:

     综上所述，我们决定采用具备跨平台支持能力的KVM解决方案，并透过集中式的管理模式，以协助网管人员有效的管理不同操作系统的服务器。

     方案说明:

       方案概述:

       KVM集中管理系统，如下图所示，整个系统构架由RETON KVM中的2台32口KS-2032C及IP-101远程IP接口模块组成，在本地和远程IP控制端都能完成服务器的BIOS级操作。考虑到未来扩充，增加新的服务器时，只需在现有基础上增加RETON数字KVM系列产品，即可无缝拓展。

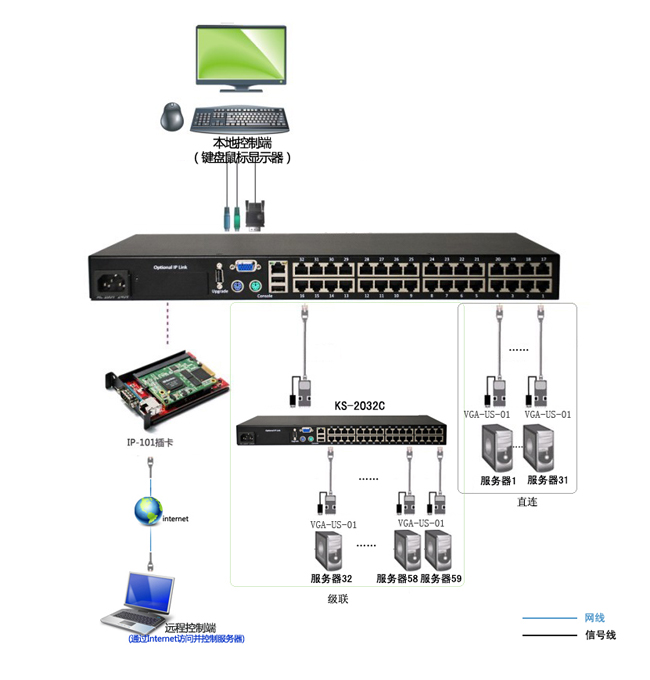

       方案拓扑图

       方案说明：

        1. 方案实现：

       1）用普通5类线将每台服务器通过VGA模块连接至KS-2032C，VGA模块有信号增强的作用。所以在50米以内连接服务器，不会出现信号衰减，切换器之间的级联也支持50米以内。

       2）由于用户服务器有59台左右，可以使用KS-2032C进行树状级联，需要一台KS-2032C做顶层，下面级联1台KS-2032C，再在顶层KS-2032C控制端连接1701A控制台，这样就可以实现本地机房集中管控。在顶层KS-2032C再搭载1块IP-101模块，就可以实现远程IP集中管控。

       3.方案的优势性:

       安全性: 使用多层密码保护安全机制

       高弹性扩充能力: 透过不同级联方式, 可控制管理数千台的服务器计算机,达到扩增目的.

       成本效益佳:大幅缩减数据中心硬设备需求,减少机房使用空间;仅占用1U的机架空间,并可支持多种操作系统:Windows,Linux,Mac 及SUN

       独立管理能力: 精密的架构,有效整合机房管理作业

       安装简易,用途广泛:安装简易并且可轻易整合企业既有的计算机架构.只要接上正确连接线,安装程序即算完成,不需加装任何软件
