1. 机房描述与需求分析：


某企业数据中心机房，机房大概有120台服务器，服务器分散的比较开；要求1、机房内可支持管理员本地管理；2、其他楼层有管理员能够实现远程IP管理；3、要实现8个人能够管理所有服务器，要求布线简单美观。

目前需要使用一整套KVM系统将服务器资源进行整合，实现统一安全管理。

1）部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。

由于以上几点，本方案充分考虑了对服务器设备的管理的集中性，管理者使用的安全性，系统的稳定及性，实用性以及之后的可扩张性设计而成。

二、方案设计：

1. 系统设计原则


实用性，适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充

1. 系统总体设计方案

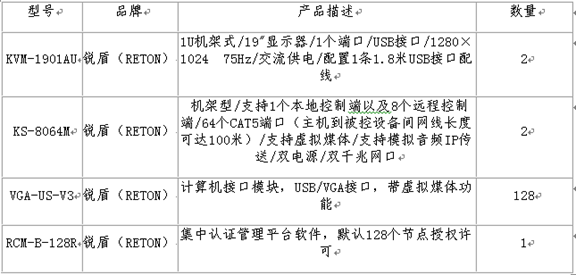

1.方案系统配置:

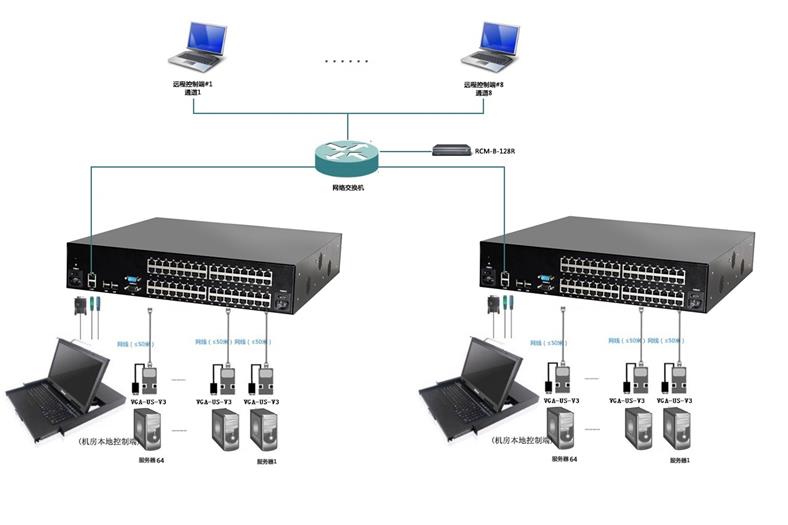

2.方案拓扑图

3.方案概述

本方案机房内服务器很分散，数量较多采用2台KVM来管理，要求实现8个管理员通过远程访问管理所有服务器，配置KS-8064M实现其他楼层访问，再配置KVM-1901AU实现机柜本地管理。

4.方案实现

KS-8064M：将机房内的每台服务器VGA接口及USB接口通过VGA-US-V3模块配合网线布线与KVM主机相连，所有服务器均采用统一连接方式，规范化管理，网线距离可达100米所以机柜走线长度满足且美观,KS-8064M支持8独立远程管理通道，可以实现8位管理员通过远程IP的方式来进行管理。

KVM-1901AU：通过KVM-1901AU的配线连接KS-8064M的控制接口，即可实现在KVM-1901AU上面管理所有服务器。

扩展性：可满足将来服务器的扩展性，增加的服务器整合到原有的系统中，实现新老系统的完美结合，配置简单，配置好后即可投入正常应用。

热插拔：系统均采用USB接口连接，通用性强，更稳定，支持热插拔。

布线美观：所有跨机柜及远距离的线材均采用标准网线连接，实用性强，长距离走线方便，使机房更加美观。

稳定性：所有产品均采用工业级标准，方案成熟，产品经过多年市场验证，稳定性强。
