一、客户描述及需求分析

     现场环境：大楼内2层有一个机房5台服务器，5层有一个机房15台服务器，管理值班室在10层。

   功能需求：各个机房内能够对服务器进行本地管理，在10层的管理员一个人能够对所有服务器设备网络远程管理。

   综合对机房所有服务器需实现网络远程管理、本地集中管理及延长控制的需求，RETON KVM对上述所有要求做以下系统解决方案。

 二、方案系统配置

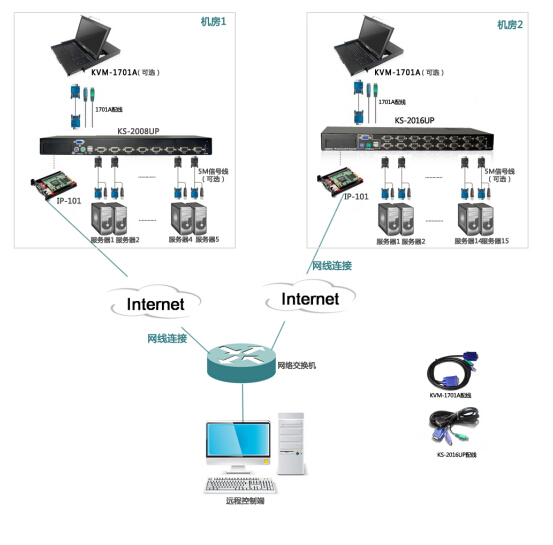

三、方案拓扑图

四、方案说明

       两个机房各自的内部要先建立小型KVM系统本地管理，同时在组成一个大的KVM系统整体管理。

     按照需求配1套KS-2008UP和1套KS-2016UP分别加上IP-101以及2套KVM-1701AU三合一本地控制台来实现。

 方案实现步骤如下：

1）将KS-2008UP、KS-2016UP和两套KVM-1701AU分别安装到相应的位置。

2）将所有服务器通过原装配线连接好。

3）将KVM-1701AU与KS-2008UP、KS-2016UP通过配线分别连接好。

4）由于IP-101出厂时已经嵌入在两台KVM主机中所以，只需要各自通过网线连入交换机内，分别设置好IP地址。

5）将KVM设备通电即可使用了。

6）本地管理员通过KVM-1701AU三合一控制台可在机房内管理所连接的服务器设备。

7）网络远程管理可实现局域网内的远程管理及外网的远程管理，主要是通过在远端的管理员电脑IE浏览器中输入设备的IP地址即可在通过用户名密码认证后对所连接的设备进行远程管理。

依照上述步骤即可实现本地集中管理同时可实现网络远程管理员对所有服务器的远程集中管理。
