一、客户描述及需求分析

    贵单位目前有5-6个机房，每个机房目前暂有5-6台服务器，后期每个机房的服务器会做相应的增加，但是增加的总数量会控制在16台以内。要求对这5-6个机房内的服务器，除了本地管控之外，另外希望通过 互联网的方式，实现远程管控。



    1) 每个机房作为单独管控的一部分，要求通过KVM 设备，实现对5到6个机房内的服务器实现本地管控。

    2) 在远程端，客户要求通过IP 网络的方式，实现在各个地方随时随地能对本地机房内的服务器进行远程浏览及管控。

    3）部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。

    4) 良好的拓展性，能够兼顾之后由于业务需要新增的IT硬件设备。



    由于以上几点，本方案充分考虑了贵单位服务器设备的管理的集中性，管理者使用的安全性，系统的稳定及性，实用性以及之后的可扩张性设计而成。



二、机房KVM监控管理系统设计方案

    稳定性及安全性

    开放性和标准化

    可扩充性

    实用性，适应用户实际应用环境



三、方案系统配置

型号	品牌	数量	产品描述
KS-2016C	中国RETON	6套	16端口数字KVM产品
IP-101	中国RETON	6个	IP远程管理模组（适用于RETON普通切换器及数字切换器系列产品）
VGA-US-01/VGA-PS-01	中国RETON	96个	服务器端接口模块，USB 接口（适用于RETON数字切换器系列产品）/服务器端接口模块，PS2 接口（适用于RETON数字切换器系列产品）



四、方案实现

    4.1 方案说明

    贵单位大概有5到6个机房，每个机房内的服务器数量大概在5-6台内，然而后期每个机房服务器将会相应的进行增加，且增加的总量在16台以内。

    针对每个机房，我司计划采用16端口数字KVM 切换器（KS-2016C）来控制目前机房内现有的5-6台服务器，且后期增加的服务器，总数量在16台以内。每个机房内配置的KVM切换器 ,都将分别配置16个VGA 模块型号即（VGA-US-01/VGA-PS-01)来实现与服务器的连接。VGA 模块上一端VGA 接头，USB /PS2 键盘鼠标接头分别对应接在每台服务器的VGA接口，键盘和鼠标接口上。VGA 模块另外一端的网口接入网线，网线的另外一端直接插入KVM 切换器对应的网口。这样，就可以实现在机房本地内，对每个机房的现有服务器进行集中管控。

    另外考虑到客户这边企业分支机构多，需要在远程端，通过互联网的形式来实现对每个机房内的服务器进行远程管控。 我司计划在每个机房内的KVM 上加载一个远程管理卡，型号即(IP-101) .通过IP-101 连入外网交换机，分配好IP 地址，管理员使用1台电脑远程连入外网，通过WEB 的方式输入指定的IP 地址，用户名和密码认证后可以实现监督管理。采用传输加密的方式使用SSL 安安全登录，所有传输数据皆以SSL256位安全加密，支持RSA 2048位加密，支持虚拟媒体功能，支持BIOS 级别的管控。

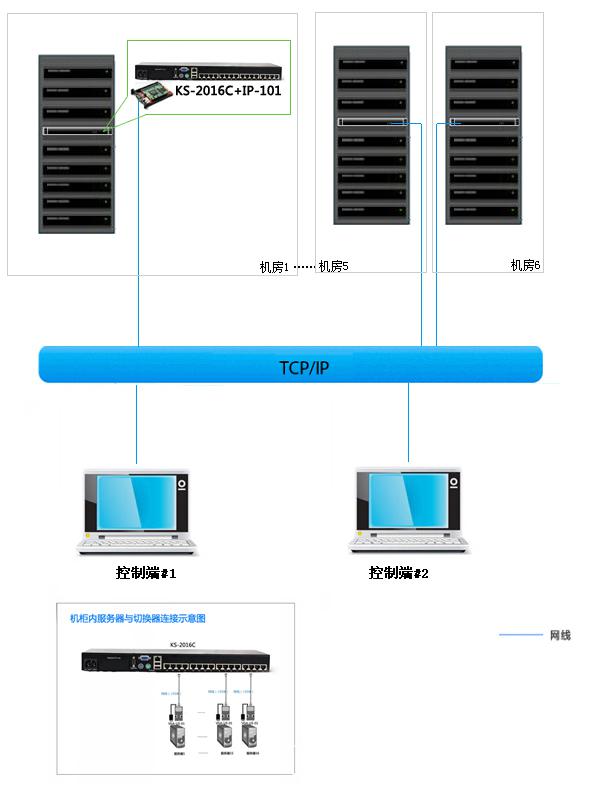

    4.2 方案拓扑图



五、方案功能



    （1）良好的扩充性：可以通过级联的方式相应增加KVM 数量来灵活实现控制后期增加的服务器。

    （2）支持多人远程登录：支持多人在远程端登录，一名管理者可以通过OSD菜单任意切换管理不同的服务器。无缝构建，不破坏原有网络结构。



六、方案特点

    1）可靠性：在KVM切换器关机或出现故障时，所有设备具备断电保护功能，能不影响所连接的服务器及网络设备正常工作。

    2）实用性：KVM切换器1U标准可上机架式，支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备，VGA、SVGA显示器。

    3）支持多平台多系统：不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

    4）用户资源保护：非介入式安装，不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有网络，不会增加网络设备投资，不会占用业务网络带宽。

    5）安装部署方便：方案简洁、直观，实现规范化五类线/六类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；



七、产品应用范围

    RETON KVM系统为中兴通讯长期供应商，产品广泛应用于中国电信、中国移动移动等中心机房、各型公司机房服务器的集中管控.

(责任编辑：Reton技术部) 赞
