一、客户机房现状

       某工厂机房有11台服务器，分部零散且距离较大。管理人员经常穿梭在机柜之间，机房维护效率较低。

       二、需求分析

       要求使用一套kvm解决方案，使分散的服务器得到集中管理。

       后期会拓展服务器数量，要实现管理员在办公室内通过网络方式去管控所有机房内的服务器。同时，也可进入机房内操作操作。

       三、方案配置

       四、方案说明

       将VGA-US-01模块分别连接到11台被管控的服务器上，通过网线将VAG-US-01模块与KVM-1716AC连接起来。IP-101配置相应的IP地址与网关后连接到交换机上，即可执行远程IP管理。

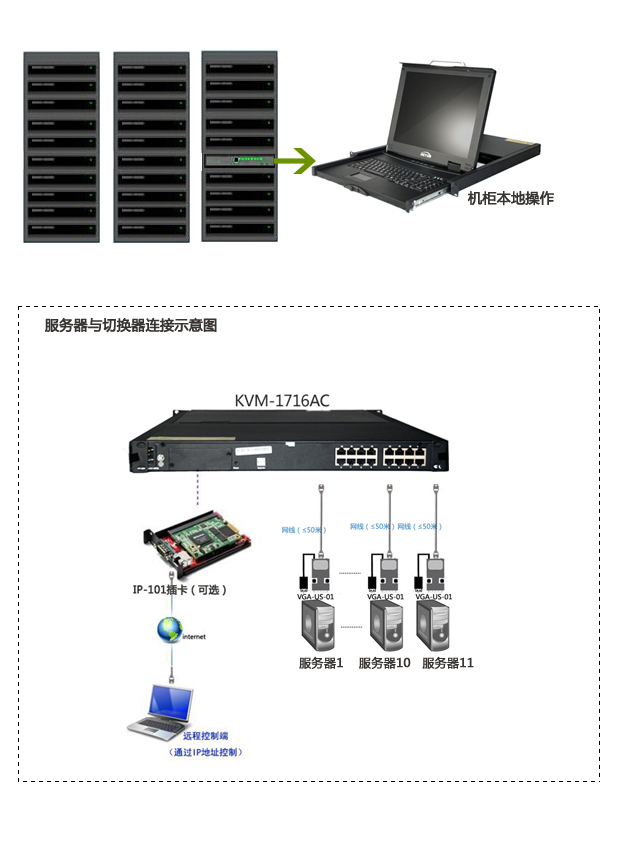

       五、连接示意图

       六 方案优势

       1）简化和规范机房布线。本方案使用CAT5类网络线进行统一连接，布线简单。

       2）距离不受限制。使用CAT连接线，控制距离最远可以达到40M。

       3）集中管理。通过使用1套KVM系统实现可集中管理机房分散的11台服务器，并可在所连接的电脑在OSD菜单中体现出来，同时可对所有服务器进行重命名实现人性化管理。

       4）远程管理。通过使用IP-101远程IP插卡实现网络的远程集中管理功能。

       5）操作简单，无需安装软件。可通过键盘热键、OSD菜单、切换按键三种操作方式在多台主机之间切换。

       6）性价比高。本方案采用数字和网口KVM组合方案，大大节省了经济成本。
