某公司服务器环境如下：需管控的服务器/PC数量不超过16台，希望通过使用一套KVM系统实现机房本地、局域网内监控室、外网远程均能实现控制这16台不在同一个局域网内的服务器/PC。

       关键词：

       不超过16台服务器/PC、非同一局域网内、机房本地集中管控、公司内部监控室远程集中管控、外网远程控制。

       实现方式：

        使用一套RETON 品牌KS-2016C+IP-101 的KVM系统完成客户需求。

       设备配置表：

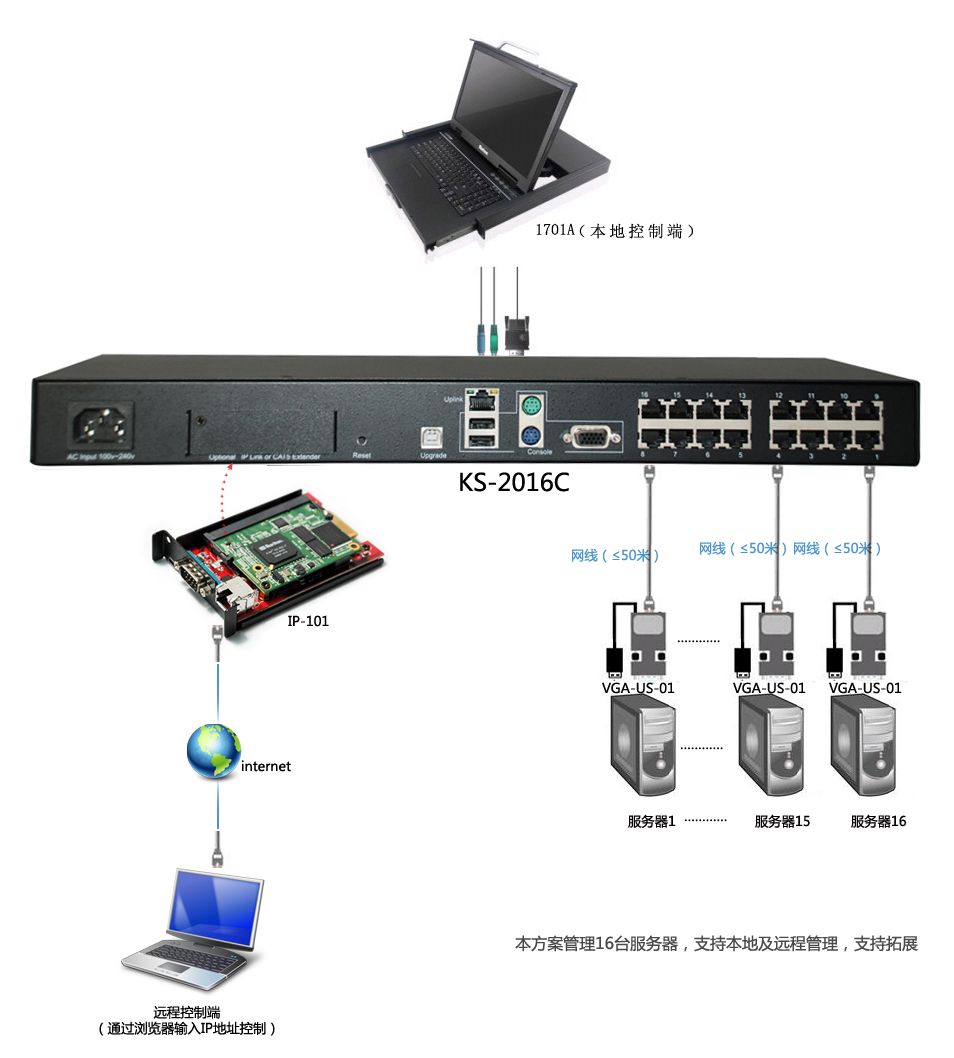

       方案拓扑图：

       实施步骤：

       在机房本地控制：

       1、将与KS-2016C配套使用的的VGA-US-01/VGA-PS-01模块连接到所需要控制的服务器/PC；

       2、通过CAT5类线（网线）将VGA-US-01/VGA-PS-01采集到的服务器/PC的VGA及键盘鼠标控制信号传输到KVM切换器中；

       3、将KVM-1701A/AU连接到KS-2016C的本地控制端实现本地机房管控所连接的服务器/PC。

        局域网内监控室远程控制：

        要实现局域网内远程控制公司内部的服务器/PC，需要使用到IP-101模块，将IP-101插入到KS-2016C中形成一套KVM集成本地及网络远程管理的KVM系统。

        1）将IP-101模块插入KS-2016C主机中；

       2）将IP-101 模块通过网线连接到局域网内交换机或路由器；

       3）远程管理员电脑安装JAVA插件的环境支持；

       4）远程管理员打开IE浏览器（遨游、火狐、360等均可），在IE浏览器中输入IP-101模块IP地址进入远程登录界面并实现局域网内远程管理；

       5）IP-101出厂设置的默认IP地址为192.168.0.70，IP地址可通过多种方式进行修改默认IP地址。a、可通过直连方式将IP-101及管理员电脑直连，使用IP-101参数设置插件进行修改IP地址；b、将IP-101及那台管理员的PC设置在同一网段，这样就可以在管理员PC中的IE浏览器中输入IP-101的IP地址，跳转到远程登陆界面，通过使用用户名密码进入，IP-101出厂默认用户名为super密码为pass，进入之后在左边会有一些选项可以提供修改用户名密码，网络IP地址。

       6）公司内部的这10多台服务器/PC不在同一个局域网中使用的问题，因为通过使用我们RETON的KS-2016C通过VGA模块及网线连接好了所有的服务器/PC在本地能实现管理不同的局域网内的所有服务器，而不需要更改原有网络的部署及配置，我们的设备是不需要考虑所连接的服务器是否在同一个局域网，只是要求通过IP-101管控的PC能和IP-101在同一个局域网内就可以了，所以不需要担心KVM系统能否管理公司不同的局域网服务器/PC及需要经常修改IP-101的IP地址等问题。

       外网远程控制：

        外网远程控制主要是透过使用公司拥有的公网地址来远程进行访问

       IP-101及管控所连接的服务器/PC。

       需要透过公网地址在外网远程管理服务器/PC需要在公司内部路由器中 设置转发规则中映射IP地址，通过使用广域网服务端口和局域网网络服务器之间的映射关系，所有对该广域网服务端口的访问将会被重定位给通过IP地址指定的局域网网络服务器。

       在上图中显示的是一般的SOHO路由器中IP地址映射，例如服务端口中的443端口就是我们的IP-101的端口，通过这样设置就能使访问公网的443号端口将会映射到内网中的192.168.0.70这个IP地址，这样就能实现在外网中透过公网IP地址访问到内网中的使用这一端口的某台设备的IP地址，例：假如您的公网地址是119.123.184.23，而内网中的IP-101使用的IP地址为192.168.0.70，这样您就可以在路由器中设置如上图中的映射关系，如果需要在外网中远程管控这台192.168.0.70只需在IE浏览器地址栏中输入   https：//119.123.184.23即可，它会自动跳转到192.168.0.70这台IP-101设备上，这样既实现了外网中远程管控公司内网中的服务器/PC；当443号端口被占用或被关闭，怎可通过使用其他未被占用或被关闭的端口实现端口映射来进行外网形式的远程访问。
