一、 机房描述与需求分析：



目前监控中心机房内分布有电脑主机、被控设备、工控机共计15台，3名管理员在机房内设有各自的工位，工位上各配置一套键盘鼠标显示器；要求3名管理员在自己工位上能任意监看管控所有15台设备。



目前需要使用一整套分布式KVM系统将被控设备等设备资源进行整合，实现统一安全管理。

1）部署简单，不需要破坏原有网络结构，在进行安装部署时保证原网络正常运行。

2）良好的拓展性，如果之后需增加管控端或被控设备均能够无缝接入。能够兼顾之后由于业务需要进行拓展。



由于以上几点，本方案充分考虑了对被控设备设备的管理的集中性，管理者使用的安全性，系统的稳定及性，实用性以及之后的可扩张性设计而成。





二、方案设计：



1、 系统设计原则



实用性，适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充



2、 系统总体设计方案



   1.方案系统配置:



品名	型号	品牌	产品描述	数量
视频矩阵切换器	KM-150DVT	锐盾	DVI-I视频，键盘，鼠标，音频，串口信号延长器/CAT6&7线材直连支持距离150米/USB2.0/分辨率1920*1200/支持通过千兆交换机进行N-N（N≥1）组网实现矩阵管控/交换机需支持IGMP组播/内建web管理页面/发送端	15
视频矩阵切换器	KM-150DVR	锐盾	DVI-I视频，键盘，鼠标，音频，串口信号延长器/CAT6&7线材直连支持距离150米/USB2.0/分辨率1920*1200/支持通过千兆交换机进行N-N（N≥1）组网实现矩阵管控/交换机需支持IGMP组播/内建web管理页面/接收端	3
交换机	S5024PV3-EI	H3C	24千兆电口及4千兆光口交换机，千兆交换机，支持IGMP组播协议	1

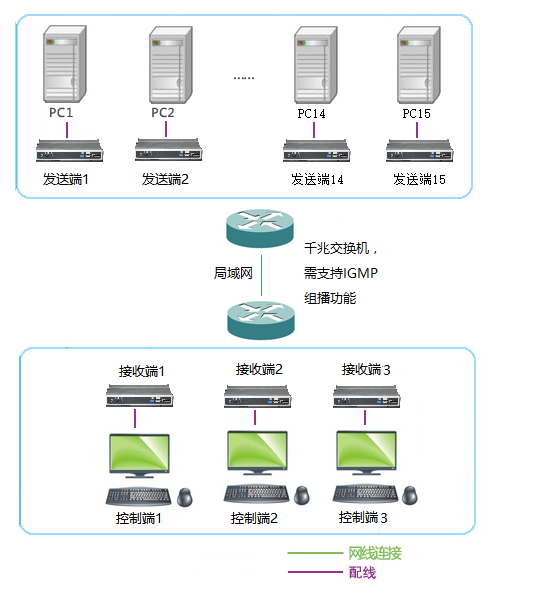

2.方案拓扑图





   3.方案概述



本方案监控中心机房内15台被控设备放置比较分散，采用15台分布式矩阵KVM来管理，要求实现3个管理员访问管理所有被控设备，配置15个发送端以及3个接收端，通过S5024PV3-EI交换机进行组网管理，后续发送端与接收端可以任意增加不影响现有网络及系统配置。



   4.方案实现



KM-150DVT：将每台被控设备DVI接口及USB接口通过出厂配线与发送端主机相连，所有被控设备均采用统一连接方式，规范化管理。

KM-150DVR：将管理员工位上的键盘鼠标显示器接到接收端的输出控制端口。

S5024PV3-EI：将所有发送端与接收端均连接到本交换机上，组成专用局域网，打开每个端口的IGMP组播协议。









三、方案产品特性：



扩展性：可满足将来被控设备的扩展性，增加的被控设备整合到原有的系统中，实现新老系统的完美结合，配置简单，配置好后即可投入正常应用。

交叉管控：通过局域网实现多台服务器主机之间的多人交叉管控；

兼容性：兼容市面上主流品牌被控设备，可接入各种Windows、Mac、Sun、Linux等操作系统。

热插拔：系统均采用USB接口连接，通用性强，更稳定，支持热插拔。

布线美观：所有跨机柜及远距离的线材均采用标准网线连接，实用性强，长距离走线方便，使机房更加美观。

稳定性：所有产品均采用工业级标准，方案成熟，产品经过多年市场验证，稳定性强。
