某IT公司的运维工程师小陈，想在调度室和操作间管控公司机房内的8台服务器，公司机房在隔壁大楼，与调度室和操作间的距离分别是70米和200米，已布置好网线。

    一、客户需求

    机房内的8台服务器视频接口都有VGA接口，键鼠接口都有USB，它们都在同一个机柜里。调度室和操作间分别布置一套显示器、无线键盘和鼠标，显示的分辨率必须要达到1920*1080，看电影必须无延迟、无卡顿现象；鼠标和键盘操作必须流畅，不允许出现压键或输出的字体有拖影；运维工程师在调度室或操作间能快速切换任意一台服务器，对服务器进行实时键鼠管控。

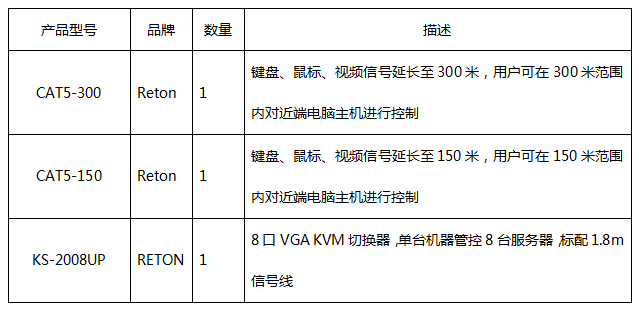

    二、RETON KVM配置信息

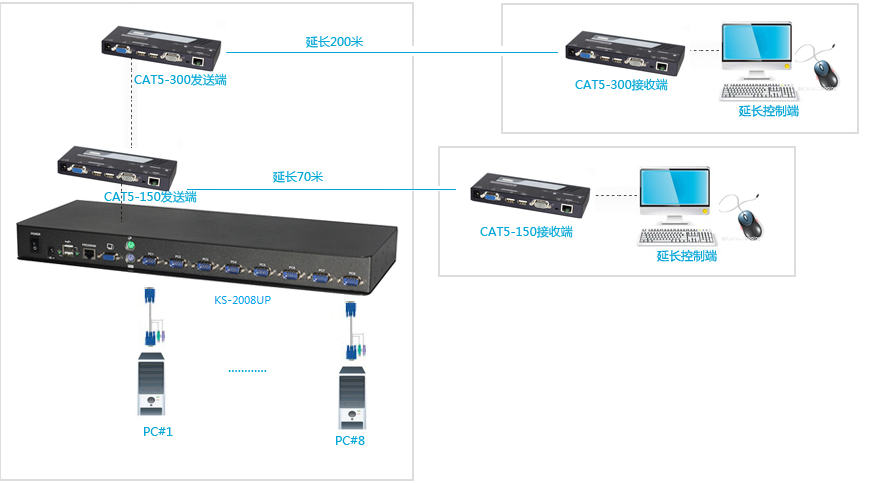

    三、方案拓扑图

    提供给小陈一套8端口KVM切换器KS-2008UP、一套VGA+USB接口的300米延长器、一套VGA+USB接口的150米延长器。

    首先将8台服务器与KS-2008UP相连接好，在KS-2008UP的控制端连接CAT-150的发送端，然后在通过网线连接到调度室里的CAT5-150接收端，最后在CAT5-150接收端连接一套显示器、键盘和鼠标，即可完成了在调度室里管控8台服务器的需求。

    在CAT5-150的发送端，可以连接一台CAT-300发送端，通过网线延长至操作间的CAT5-300接收端，在CAT5-300接收端上连接一套显示器、键盘和鼠标即可完成在操作间管控8台服务器的需求。
