一、机房描述与需求分析：

       目前有约40个PC机分散在同一栋单位楼中，现要求实现人机隔离管控，实现约200米外的分散的40个管理员每人均可管理指定PC机，同时其中10台要求支持音视频高清传输。

        目前需要使用一整套KVM系统将服务器资源进行整合，实现统一认证安全管理。

        1）部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。

       2）良好的拓展性，如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。

       由于以上几点，本方案充分考虑了对服务器设备的管理的集中性，管理者使用的安全性，系统的稳定及性，实用性以及之后的可扩张性设计而成。

        二、方案设计：

       系统设计原则

       实用性，适应用户实际应用环境

       稳定性及安全性

       简单化和标准化

       可支持以后扩充

       1.方案系统配置:

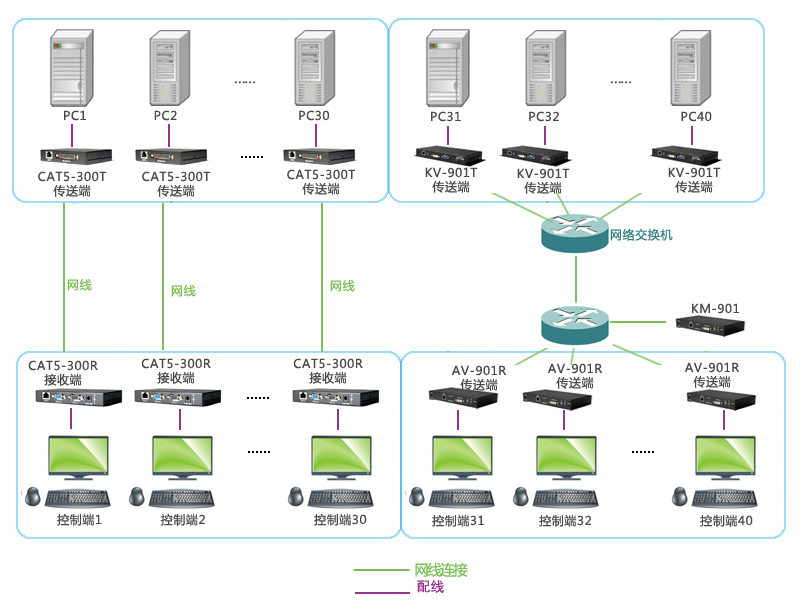

       2.方案拓扑图：

        3.方案概述：

       本方案中30台基本延长需要采用CAT5-300设备实现，而特殊要求的支持音视频高清传输的10台由矩阵产品AVK-901实现，CAT5-150是基于网线直连传输，而AVK-901是基于TCP/IP网络架构的视频、音频传播，高清影音网络传播设备，组成一个局域网管控系统，同时再这个局域网系统中再加一台KM-901的设备作为一个超级管理员将AVK产品集中管控起来。

       4.方案实现:

        CAT5-300：将每台服务器通过VGA接口及USB接口（PS2接口）与CAT5-300发送端（T端）连接，再将T端通过网线与远端的R端直连，将R端放在指定的管理员的操作台上面，由管理员各自通过一套键盘鼠标显示器进行管理，操作方便，均采用统一连接方式，规范化管理。

        AVK-901：将每台服务器通过VGA接口及USB接口（PS2接口）与AVK矩阵发送端（T端）连接，再将T端通过网线连接至网络交换机的上面，在远程操作台上面每个管理员均配一台AVK矩阵接收端（R端），也连入本地局域网当中，再各自通过一套键盘鼠标显示器进行管理，操作方便，均采用统一连接方式，规范化管理，最后将KM-901设备添加到整个矩阵管控系统中，作为超级管理员管控。

       扩展性：可满足将来服务器的扩展性，增加的服务器整合到原有的系统中，实现新老系统的完美结合，配置简单，配置好后即可投入正常应用。
