一、 机房描述与需求分析：



目前机房内有多个机柜，服务器总数量预计32台，串口设备总数量预计32台，管理员办公区位于隔壁楼层，大楼内有企业局域网、也能够上外网；要求1、本地及远程管理机房内的所有服务器；2、远程管理机房内的所有串口设备。



目前需要使用一整套KVM系统将服务器资源进行整合，实现统一安全管理。

1）部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时保证原网络正常运行。

2）良好的拓展性，如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。

由于以上几点，本方案充分考虑了对服务器设备的管理的集中性，管理者使用的安全性，系统的稳定及性，实用性以及之后的可扩张性设计而成。





二、方案设计：



1、 系统设计原则



实用性，适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充



2、 系统总体设计方案



1.方案系统配置:



品名	型号	品牌	产品描述	数量
切换器	KS-2032M	锐盾	机架型/支持1个本地控制端以及2个远程控制端/32个CAT5端口（主机到被控设备间网线长度可达100米）/支持虚拟媒体/支持模拟音频IP传送/双电源/双千兆网口	1
模块	VGA-US-V3	锐盾	计算机接口模块，USB/VGA接口，带虚拟媒体功能	32
切换器	KVM-1701WH	锐盾	1U机架式/17.3"显示器/单端口/USB接口/1920×1080/交流供电/配置1条1.8米连接配线	1
串口管理设备	RS-3200R	锐盾	32口串口管理设备	1

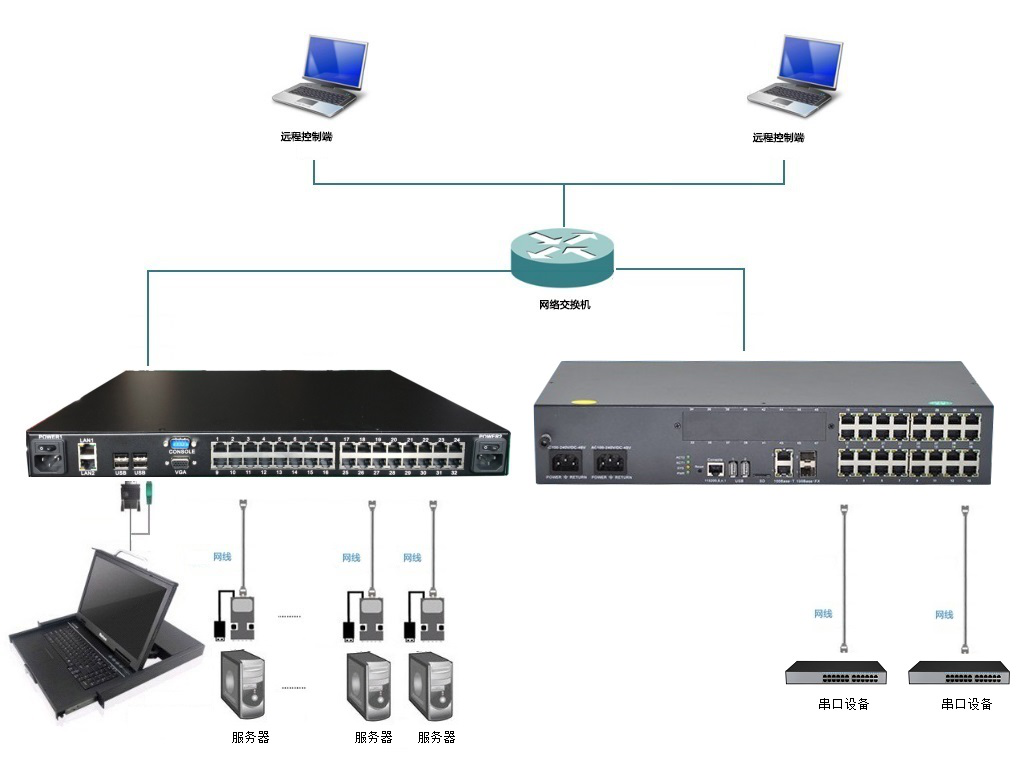

2.方案拓扑图






   3.方案概述



本方案机房内32台服务器放置在多个机柜比较分散，机柜采用1台32端口CAT5 KVM来管理，要求实现2个管理员通过远程访问管理所有服务器，配置KS-2032M实现远程IP访问管理，并且在机柜内配置KVM-1701WH作为机房内本地控制端。

机房内32台串口放置在多个机柜比较分散，机柜采用1台32端口串口管理设备来进行管理，配置RS-3200R实现远程IP访问管理。



   4.方案实现



KS-2032M：将机房内的每台服务器VGA接口及USB接口通过VGA-US-V3模块配合网线布线与KVM主机相连，所有服务器均采用统一连接方式，规范化管理，网线距离可达50米所以机柜走线长度满足且美观,KS-2032M支持2独立远程管理通道，可以实现2位管理员通过远程IP的方式来进行管理。

KVM-1701WH：通过KVM-1701WH的配线与KS-2032M的本地控制端相连接，即可作为机房内的控制平台管理机房内所有的服务器。

RS-3200R：将机房内的每台串口设备的串口接口网线布线与设备主机相连，所有串口设备均采用统一连接方式，规范化管理，管理员通过远程IP的方式来进行管理。







三、方案产品特性：



扩展性：可满足将来服务器的扩展性，增加的服务器整合到原有的系统中，实现新老系统的完美结合，配置简单，配置好后即可投入正常应用。

冗余性：具备双10/100/1000M自适应网络接口，双电源冗余；

虚拟媒体：支持虚拟媒体功能，支持把访问端电脑的光驱、本地硬盘、移动硬盘、ISO文件等介质，远程映射到目标服务器。

兼容性：兼容市面上主流品台服务器、串口设备，可接入各种Windows、Mac、Sun、Linux等操作系统，支持多种浏览器访问，包括IE，Chrome，Firefox，Safari等

热插拔：系统均采用USB接口连接，通用性强，更稳定，支持热插拔。

布线美观：所有跨机柜及远距离的线材均采用标准网线连接，实用性强，长距离走线方便，使机房更加美观。

稳定性：所有产品均采用
