用户现状

       某机房有60台服务器，分放在6个机柜。以后估计会扩到300台以上，现需求统一管理方案，用一台KVM切换器将这些服务器管理起来， 管理者既可以在机房进行管理，也可以在机房外实现远程管理。

       二、 方案配置

       三、方案简单描述

       方案采用32口数字KVM切换器，外加IP模块来实现远程管理。单台32口数字KVM切换器（KS-2032C）可以最多连接并管理32台服务器。通过级联方式可将2台KVM切换器（KS-2032C）扩展至接入63台服务器。

将该大学机房中的60台服务器的VGA和USB接口通过计算机接口模块（VGA-US-01）与KS-2032C连接起来，在KS-2032C的控制端连接KVM-1701AU设备，既可对所连接服务器进行本地管理。

通过键盘热键（双击Ctrl键）调出OSD菜单，切换对应的端口对60台服务器进行管理。

       通过增加IP模块来实现远程管理，这样管理者在办公室、在家中即可进行管理。

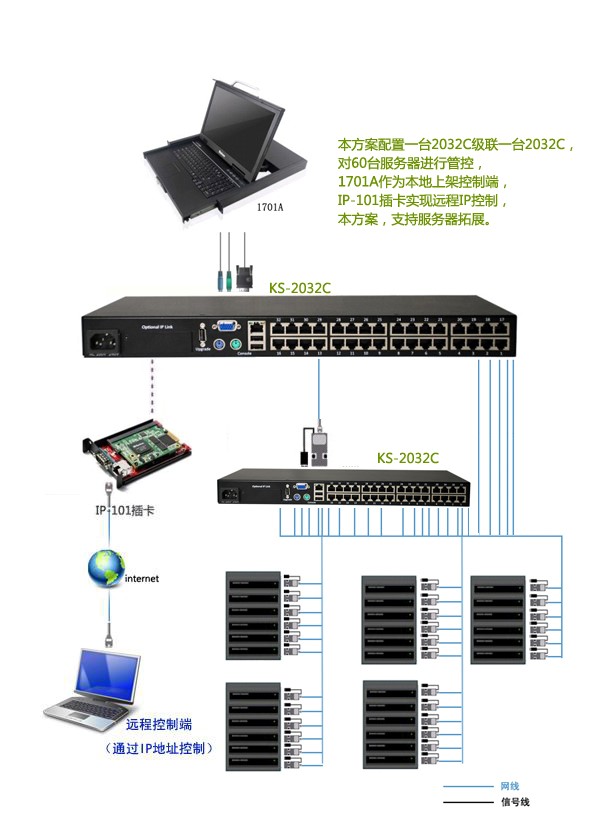

       四、方案拓扑图

五、方案特点

       方案简洁、直观：实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐。

       支持多平台多系统：如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件，多平台的服务器。

       整套系统内的设备即插即用：可随时根据用户的需求增加或删减服务器，而不会影响到整个系统的正常运行。
