一、客户描述及需求分析

       某单位服务器设备希望通过KVM切换器实现网络远程控制，对KVM要求端口数不低于8个，服务器接口为DVI-D接口、USB2.0；分辨率支持支持1600*1200，支持远程监控、键盘鼠标操作功能，可提供最多4x4网格显示，支持视频回放功能；

    综合对机房所有服务器需实现网络远程管理的需求，RETON KVM对上述所有要求做以下系统解决方案。

  二、KVM配置方案

三、方案实现

       某单位服务器设备希望通过KVM切换器实现网络远程控制，对KVM要求端口数不低于8个，服务器接口为DVI-D接口、USB2.0；分辨率支持支持1600*1200，支持远程监控、键盘鼠标操作功能，可提供最多4x4网格显示，支持视频回放功能。

     按照需求配置KVM切换器为型号KS-2016M、DVI-US-VA3的DVI接口模块以及RCM-B-64R、RVS-B-5R的集中管理平台软件审计平台软件来实现。

 方案实现步骤如下：

1）KS-2016M为支持双电源双网口的2网络远程1本地管理通道的数字KVM切换器，允许两个网络管理员和一个本地管理员同时登陆管理3台不同的服务器设备，并支持分辨率1920*1080。

2）使用DVI-US-VA3的DVI接口模块连接服务器设备并可实现重命名。

    3）使用超五类网线将DVI-US-VA3接口模块与KS-2016M KVM主机连接，连接距离可在50米范围内。

4）将KS-2016M的双网络接口任意一个连接到网络内实现IP网络远程管理。

5）将RCM-B-64R、RVS-B-5R集中管理平台软件、审计平台软件安装到KVM所在网络内中任意一台服务器设备中，通过集中管理平台软件实现远程服务器管理，可实现键盘鼠标操作，视频显示以及USB数据传输功能，同时可实现权限管理、网格画面监视甚至可实现录像审计功能，并统一登录，统一管理，能够对KVM的操作进行录像审计，以便事后追溯。

6）通过KS-2016M、DVI-US-VA3接口模块及RCM-B-64R、RVS-B-5R即可实现现场机房要求。

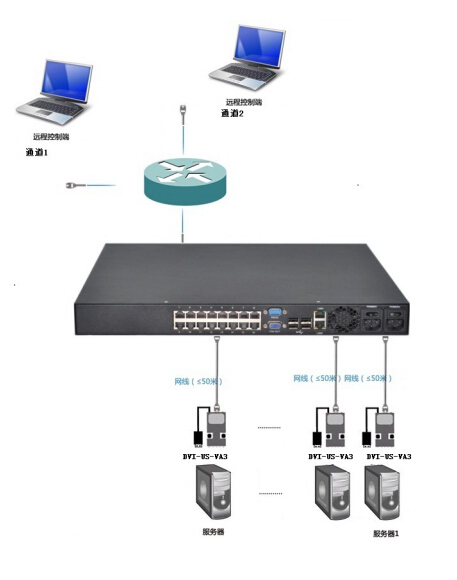

四、方案拓扑图
