一、客户描述及需求分析：

       某机房有服务器200左右，每个机柜中布置8台服务器，总共大概30个机柜，管理员4人，分2班管理，每班2人，对所有服务器分组管理；为了实现管理员在低辐射及低噪音环境下工作，需实现管理员在机房外20米内的办公室内可实现对所有服务器进行集中管理。

        综合对机房所有服务器需实现网络远程管理、本地集中管理的需求，RETON KVM对上述所有要求做以下系统解决方案。

        二、机房KVM监控管理系统设计方案：

       安全性: 使用密码保护安全机制

       高扩充性: 可简单扩充系统的设备数量与管理功能

       便利性: KVM利用专业连接线延伸联机距离

       独立管理能力: 精密的架构,有效整合机房管理作业

       兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本

        三、方案系统配置：

       四、方案实现：

        KVM远程集中管理系统，整个KVM系统由2套KVM子系统组成，每个子系统由一台KS-2016C、一套CAT5-150延长器及16台KS-2016UP组成；通过这2套子系统实现2管理员对所有服务器实现远程集中管理。

       方案实现步骤如下：

       在每一台机柜中放置一台KS-2008UP连接机柜中的8台服务器。

       将每台机柜中的KS-2008UP级联到父层KS-2016C上实现对16台机柜中的所有服务器的集中管理。

       在每台KS-2016C上连接一套CAT5-150延长器，通过延长器将每台KS-2016C的视频信号及控制信号延长到机房操作室内的一套键盘、鼠标、显示器上实现本地机房的远程集中管理，最远可实现150米的远程管理。

       通过KS-2016C、KS-2008UP、CAT5-150这套数模结合的设备既能实现客户需求又能很好的控制成本实现最优化配置。

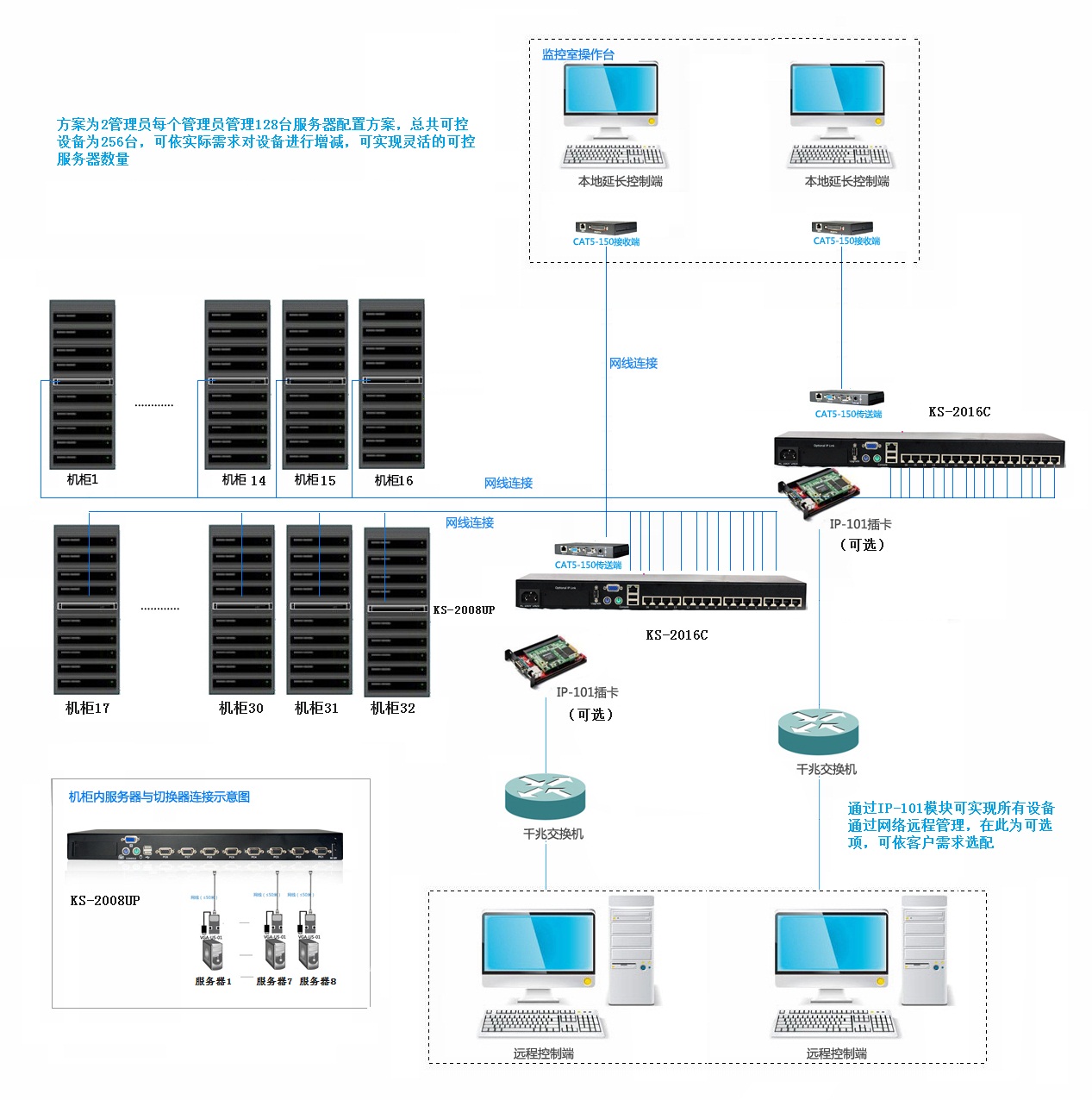

       五、方案拓扑图 ：

       六、方案优势说明：

       集中管理：通过使用2套 RETON KVM子系统实现每套子系统可集中管理机房16台机柜中的总共128台服务器，并可在所连接的电脑在OSD菜单中体现出来，同时可对所有服务器进行重命名实现人性化管理，可通过多种方式（按键，热键，OSD菜单）进行切换，也可实现自动扫描等多种功能；

       远程管理：CAT5-150可实现150米范围内的远程管理，纯硬件连接，无延迟问题；

       快捷切换方式：远程管理员通过CAT5-150设备科实现对远程KVM及管理员主机的快速切换，可实现对远程KVM连接的所有服务器通过键盘进行快速切换。

       友好的用户界面：设备菜单功能明细，易操作。

       安全强度高：纯硬件连接，无网络安全问题，无保密风险。

       可靠性：在KVM切换器关机或出现故障时，所有设备具备断电保护功能，能不影响所连接的服务器及网络设备正常工作。变更KVM切换器非常方便，只需将所需变更的切换器通过配线与服务器相连，接口模块支持热拔插，即插即用；KVM切换器为分布式安装，当机房KVM监控管理系统主服务器出现故障时，可以很方便地将KVM切换器设置为单机模式。

       实用性：KVM切换器1U标准可上机架式，支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备，VGA、SVGA显示器。

       升级能力：KVM切换器和接口模块均可在线升级，KVM切换器为操作系统级升级，接口模块升级支持断点续传。

       支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

       用户资源保护：非介入式安装，不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有网络，不会增加网络设备投资，不会占用业务网络带宽。

       安装部署方便：方案简洁、直观，实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；

       扩展性：随着机房服务器数量的增加，不需要改变原有系统的结构，只需要增加KVM切换器就可以轻松扩展被控设备数量；目前所配置设备最多可实现对256台服务器的集中管理，可在不改变结构的基础上增加或减少KVM设备实现灵活的搭配。

       整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减KVM切换器和接口模块，而不会影响到整个系统的正常运行；机房KVM监控管理系统服务器软件采用模块化设计，便于扩充系统功能。
