一、客户描述及需求分析

       公司有40个左右的分店，每个分店有2-3台电脑需要管理维护，现需要在总部对所有分店中的电脑能进行管理及维护，希望通过一套KVM系统实现这些需求。

        二、机房KVM监控管理系统设计方案

       安全性: 使用密码保护安全机制

       高扩充性: 可简单扩充系统的设备数量与管理功能

       便利性: KVM利用专业连接线延伸联机距离

       独立管理能力: 精密的架构,有效整合机房管理作业

       兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本

       三、方案系统配置

       四、方案实现

       对40个分店中的所有电脑进行远程的管理及维护功能可以依客户的预算来进行具体的部署。

        方案连线：

       40个分店按照商店规模大小分配一套KS-1002U+KS-1001IP或者一套KS-1004U+KS-1001IP设备。

       分店主机为2台时可使用KS-1002U+KS-1001IP设备，如果为2台以上主机则使用KS-1004U+KS-1001IP设备。

       整套设备需要使用一个一对二VGA分屏线，其中分出来的一路VGA输出连接到分店中本地显示器，一路VGA信号连接到KS-1002U/KS-1004U。

        将KS-1002U/KS-1004U的VGA线接好，将USB或PS/2的键盘鼠标控制线连接到分店中的主机上。

       将KS-1001IP连接到KS-1002/KS-1004U的控制端口，实现远程控制分店中的2~4台主机。

       在远程的总部进行管理时只需登录到分店中的KS-1001IP的IP地址然后进行管理，分店中的2~4台服务器可以通过键盘热键切换进行远程管理而不需要再通过插拔线缆实现远程管理。

       40个分店中的KS-1001IP如需进行集中管理可以通过使用ADS-810集中管理平台进行集中管理，如不需要ADS-810设备可以通过将所有KS-1001IP单独列出一个IP地址对应表实现简单的集中管理。

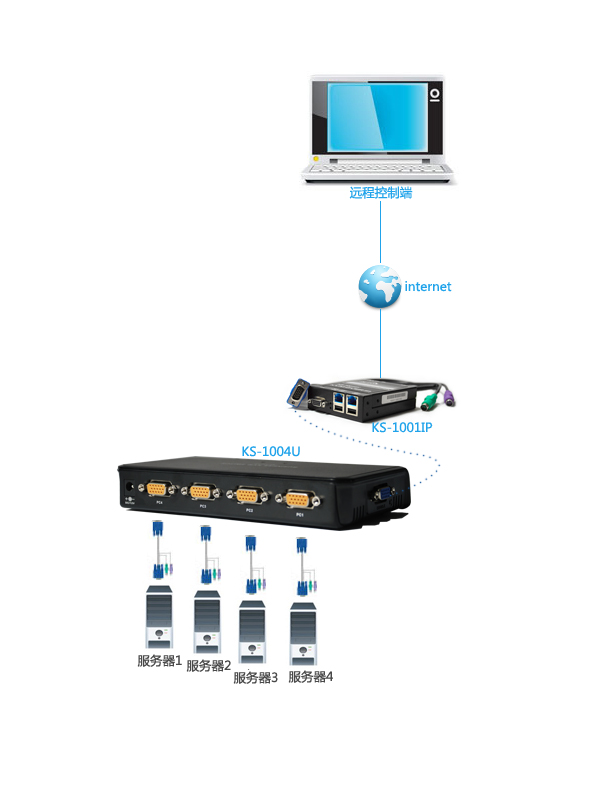

       方案拓扑图

方案拓扑图中未标明1对2VGA线

       五、方案优势说明：

       集中管理：40个分店中所有电脑主机通过KS-1002U/KS-1004U+KS-1001IP进行集中管理，实现分店操作员操作及网络远程管理员的操作；

       远程管理：在总部管理员电脑IE浏览器中输入KS-1001IP的IP地址进行远程管理分店中的所有主机，配合ADS-810实现集中管理所有连入网络中的KS-1001IP，实现所有分店中电脑的管理；

       全域访问能力：远程IP用户可以位于任何有网络存在的地方或在局域网内通过TCP/IP登录控制所有服务器及网络设备；

        友好的用户界面：不论是本地控制台还是远程IP用户，均为全图形全中文界面（如客户需求可提供英文界面）。

       安全强度高：用户分级权限管理、数据安全加密传输、简单日志审计功能构成完整的安全体系。

       可靠性：在KVM切换器关机或出现故障时，所有设备具备断电保护功能，能不影响所连接的服务器及网络设备正常工作。变更KVM切换器非常方便，只需将所需变更的切换器通过配线与服务器相连，对IP-101模块也只需进行IP地址等少量配置即可，接口模块支持热拔插，即插即用；KVM切换器为分布式安装，当机房KVM监控管理系统主服务器出现故障时，可以很方便地将KVM切换器设置为单机模式，IP用户可不通过主服务器直接登录KVM切换器访问控制服务器设备。

       实用性：KVM切换器1U标准可上机架式，支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备，VGA、SVGA显示器，分辨率本地端和IP端均支持高达1600x1200 显示分辨率。

       升级能力：KVM切换器和接口模块均可在线升级，KVM切换器为操作系统级升级，接口模块升级支持断点续传。

       支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

       用户资源保护：非介入式安装，不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有网络，不会增加网络设备投资，不会占用业务网络带宽。

       系统通知：系统管理员可以对关注的事件设定通知功能，当系统有相关事件生成时，系统会以多种通知管理员。

       安装部署方便：方案简洁、直观，实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；

       扩展性：随着机房服务器数量的增加，不需要改变原有系统的结构，只需要增加KVM切换器就可以轻松扩展被控设备数量。

       整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减KVM切换器和接口模块，而不会影响到整个系统的正常运行；机房KVM监控管理系统服务器软件采用模块化设计，便于扩充系统功能。
