一、项目描述与需求分析：

        目前贵厂有30台设备，分布在将近30个车间内，每个车间大概放置1-2台设备，要求在总监控室，实现对这30台设备进行监控管理。

       1,所有的用户可以通过TCP/IP功能进行登录管理。

       2,支持多人登录，实现对多台设备的访问和管理。

       3,部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。

       4,良好的拓展性，能够兼顾之后由于业务需要新增的IT硬件设备。

       由于以上几点，本方案充分考虑了贵机房服务器设备的管理的集中性，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩张性设计而成。

       二、方案设计：

        1、系统设计原则

       稳定性及安全性

       开放性和标准化

       可扩充性

       实用性，适应用户实际应用环境

       系统总体设计方案

       2.1系统方案配置：

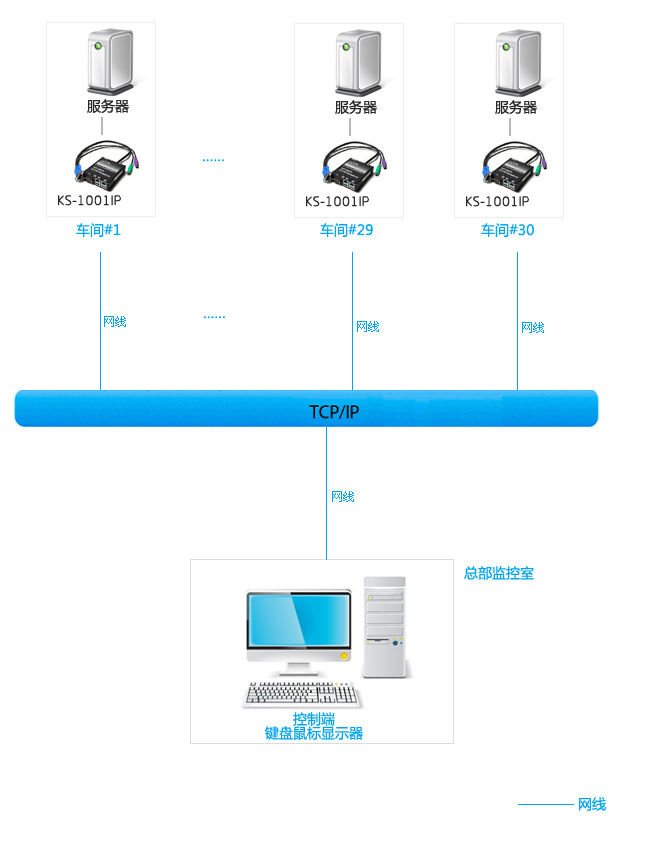

       2、2系统拓扑图:

       2、3方案说明：

       方案概述：

       由于贵厂有30台服务器，需要在总监控室内对所有的设备进行监控管理。 我们计划在每个车间，给每台服务器单独配置一套KS-1001IP 一口远程管理设备。用户在监控室内，通过TCP/IP 网络对这30台设备进行访问管理。

       方案实现：

        每台服务器通过VGA接口与KS-1001IP的本地主机端的VGA口相连，本地主机端的两个PS/2线与至服务器的键盘鼠标口相连（如果服务器只有USB接口，可以使用KS-1001IP随机配线从主机端miniUSB接口连接至服务器的USB接口，实现键盘鼠标指令的传输）。在KS-1001IP的网口通过标准网线连接到交换机或者路由器中。

       方案功能：

       控制用户：支持多名远程IP用户远程管控服务器设备。

        可管理性：所有的部署在集中认证管理系统之下的服务器均可单独命名，可以根据用户的不同身份，给予不同的访问权限，细致的用户锁定策略,支持时段锁定和管理员解锁两种方式，还可以对每个访问人员进行数字签名，每笔数据的不可否认性，为事后追踪提供了依据，而且web界面操作更加简单、直观。

       连接线缆：本方案全部采用普通五类线连接，而且支持不同品牌的CAT5、CAT5e和CAT6，支持机房原有线缆的利用，远程IP用户通过TCP/IP操作访问没有时间、距离、空间的限制。

       扩展性：可满足将来服务器的扩展性，每台服务器配置KS-1001IP，直接通过ADS 810可以把新增加的服务器整合到原有的系统中，实现新老系统的完美结合，配置简单，配置好后即可投入正常应用。

       方案特点:

       方案简洁、直观：实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐。

       支持多平台多系统：如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件，多平台的服务器。

       整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减服务器，而不会影响到整个系统的正常运行。
