KVM在工作站中的应用解决方案

发布时间:1474853884 作者:Reton技术部

客户需求:

客户现场有8台工作站,由3位管理人员进行管理。每一位管理人员可通过自己所使用的显示器、键盘、鼠标切换到8台工作站当中的任意一台进行管理。客户需要矩阵式的KVM管理方式。



产品选型

产品型号

品牌

数量

描述

AV-9510(T)

Reton

8

基于TCP/IP网络架构的影音传播、计算机延长设备;支持高清影音网络广播、远程计算机KVM操作;支持多人同时管理多台服务器,分辨率支持1920*1080,支持音频,支持USB接口,支持热插拔; 单套使用可支持点对点延长80米。HDMI高清矩阵KVM切换器传送端

AV-9510(R)

Reton

3

HDMI高清矩阵KVM切换器接收端

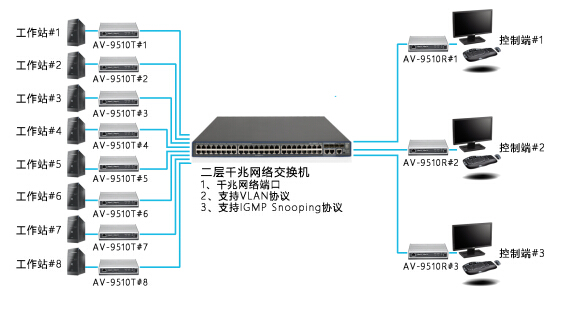

方案拓扑

KVM在工作站中的应用解决方案(图1)



方案描述

1、 将每台工作站的HDMI接口、USB接口连接到AV-9510T端,AV-9510T通过网线与交换机连接;

2、 将每台显示器、鼠标、键盘连接到AV-9510R端,AV-9510R通过网线与交换机连接;

3、 配置交换机:

1) 将交换机的二层组播协议IGMP Snooping开启;

2) 将交换机默认Vlan 1下的二层组播协议IGMP Snooping开启;

4、 可通过登录AV-9510T的Web界面对AV-9510T设备重命名,用于标识对应的工作站;

5、 在控制端的键盘上双击[Ctrl]键调出OSD菜单,此菜单内可看到所有的AV-9510T所连接的8台工作站,通过选中对应的AV-9510T设备切换到对应的工作站进行控制操作;

6、 更多详细操作与功能描述可参考AV-9510产品说明书查看了解。

(责任编辑:Reton技术部)
