一、客户描述及需求分析

       某单位一机房，共有服务器设备不多于32台，需要实现机房本地的切换控制，服务器与服务器之间距离在50米范围内，本身机房内有键盘鼠标显示器，直接通过键盘鼠标显示器连接切换器控制。

 二、机房KVM监控管理系统设计方案

       安全性: 使用密码保护安全机制

       高扩充性: 可简单扩充系统的设备数量与管理功能

       便利性: KVM系统绝大部分使用网线连接，方便布线

       独立管理能力: 精密的架构,有效整合机房管理作业

       兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本

 三、方案系统配置

四、方案实现

       整套KVM系统由1台KS-2032C的32口数字KVM切换器，配套32个VGA模块组成。

KS-2032C数字KVM切换器通过配套的VGA模块及网线连接，通过VGA模块连接被控服务器设备VGA口及USB口，使用自带的键盘鼠标显示器连接KVM切换器本地控制端口即可实现对32台较分散的服务器主机实现统一集中管理。

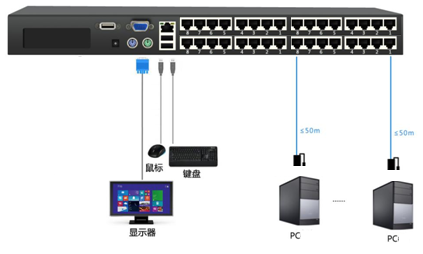

五、方案拓扑图

六、方案优势说明：

集中管理：整套KVM设备可集中管理最多32台服务器，并可在所连接的电脑在OSD菜单中体现出来，同时可对所有服务器进行重命名实现人性化管理，可通过多种方式（按键、热键，OSD菜单）进行切换，也可实现自动扫描等多种功能，

       快捷切换方式：可通过OSD菜单或热键对所连接服务器进行快速切换；

       可靠性：在KVM切换器关机或出现故障时，所有设备具备断电保护功能，能保证不影响所连接的服务器及网络设备正常工作。变更KVM切换器非常方便，只需将所需变更的切换器通过配线与服务器相连，

     升级能力：KVM切换器和接口模块均可在线升级，KVM切换器为操作系统级升级，接口模块升级支持断点续传。

       支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

       用户资源保护：非介入式安装，不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有网络，不会增加网络设备投资，不会占用业务网络带宽。

       安装部署方便：方案简洁、直观，实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；

       扩展性：随着机房服务器数量的增加，不需要改变原有系统的结构，系统可级联KVM实现扩充。

       整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减KVM切换器和接口模块，而不会影响到整个系统的正常运行；机房KVM监控管理系统服务器软件采用模块化设计，便于扩充系统功能。
