一、客户描述及需求分析

     某单位数据机房建设，现有机柜20-30个，每个机柜最多有8台设备要管控，既有ps2端口又有USB端口。有一个控制间在机房旁边，里面有两台工作站、两个电视机做大屏显示用。管理员是想通过网络远程的方式，在旁边的控制间来管控机房内所有的服务器，减少人员频繁的进出机房，对机房内的温度、湿度等相关环境造成影响，不便于设备的维护。

综合对机房所有服务器需实现网络远程管理，RETON KVM对上述所有要求做以下系统解决方案。

二、机房KVM监控管理系统设计方案

    安全性: 使用密码保护安全机制

     高扩充性: 可简单扩充系统的设备数量与管理功能

     便利性: KVM利用专业连接线延伸联机距离

     独立管理能力: 精密的架构,有效整合机房管理作业

     兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本

 三、方案系统配置

（一）配置清单

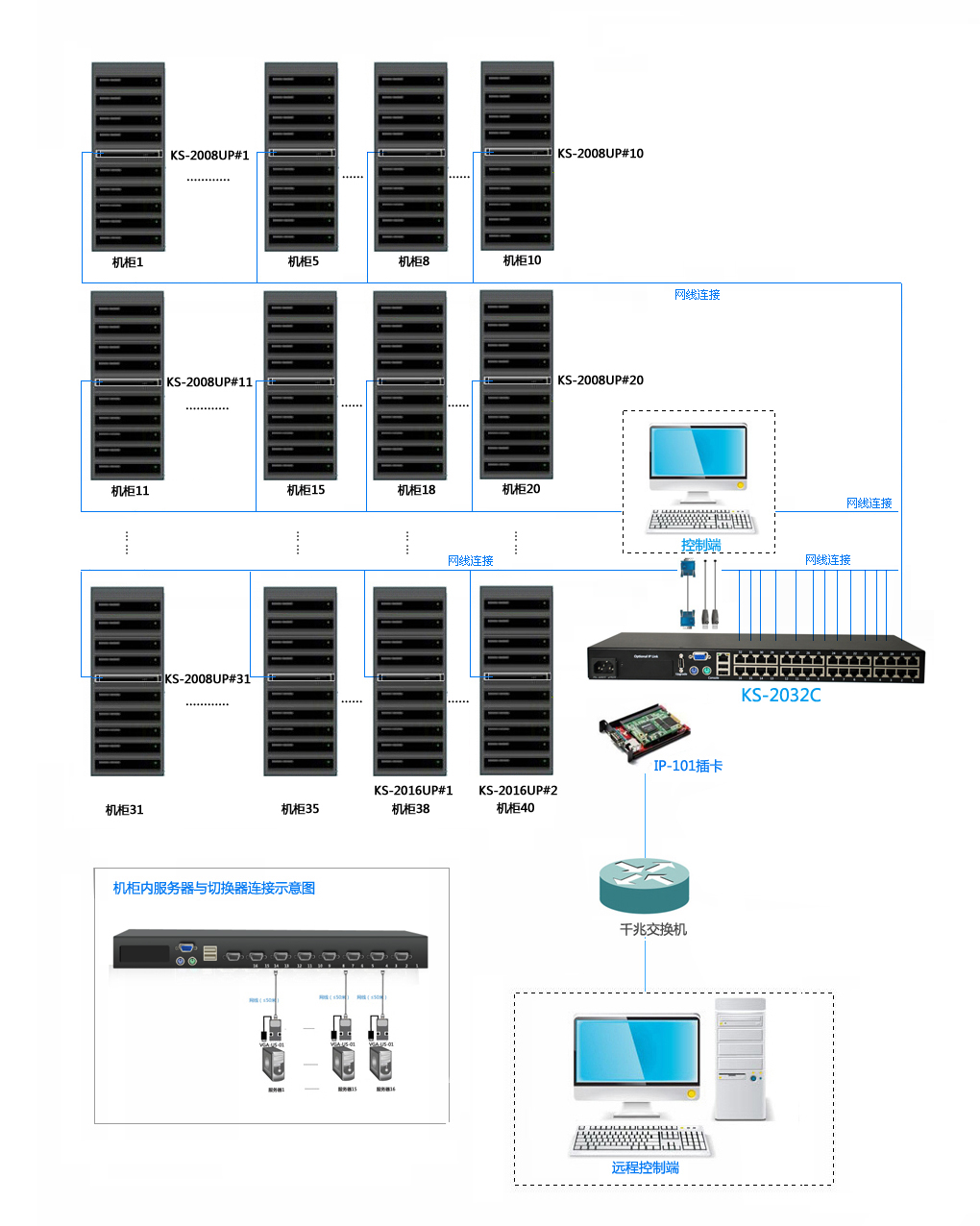

（二）拓扑图

  (三）方案实现

1.采用机柜内服务器数量多的机柜，优先配备一台KS-2008UP,可用于连接8台服务器。若放置的这个机柜内，没有8台设备，那么KS-2008UP 多余的端口可用于连接相距较近的机贵内，少量服务器。KS-2008UP，标配线缆是8条1.8米，若去连接相邻机柜有3米和5米的可供选择。

2,.将KS-2032C放置在出入机房需要操作的那个机柜，通过网线和VGA-US-01服务器端口连接模块去将30台KS-2008UP级联起来，形成统一管控。

3.给KS-2032C搭配一张远程管理插卡IP-101，将IP-101连接到网络交换机，保持网络畅通。控制间的管理员就可以通过IP地址和账号密码的认证进入到管控界面。

四、锐盾KVM方案优势说明：

    集中管理：通过使用 RETON KVM可集中管理机房40个机柜中的总共320台服务器，并可在所连接的电脑通过OSD菜单中体现出来，同时可对所有服务器进行重命名实现人性化管理，可通过多种方式（按键，热键，OSD菜单）进行切换，也可实现自动扫描等多种功能；

       安全强度高：用户分级权限管理、数据安全加密传输、简单日志审计功能构成完整的安全体系。

       可靠性：在KVM切换器关机或出现故障时，所有设备具备断电保护功能，能保证不影响所连接的服务器及网络设备正常工作。变更KVM切换器非常方便，只需将所需变更的切换器通过配线与服务器相连，对IP-101模块也只需进行IP地址等少量配置即可，接口模块支持热拔插，即插即用；KVM切换器为分布式安装，当机房KVM监控管理系统主服务器出现故障时，可以很方便地将KVM切换器设置为单机模式，IP用户可不通过主服务器直接登录KVM切换器访问控制服务器设备。

       实用性：KVM切换器1U标准可上机架式，支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备，VGA、SVGA显示器，最大分辨率本地端和IP端均支持高达1600x1200 显示分辨率。

       升级能力：KVM切换器和接口模块均可在线升级，KVM切换器为操作系统级升级，接口模块升级支持断点续传。

       支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

       用户资源保护：非介入式安装，不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有网络，不会增加网络设备投资，不会占用业务网络带宽。

       系统通知：系统管理员可以对关注的事件设定通知功能，当系统有相关事件生成时，系统会以多种通知管理员。

       安装部署方便：方案简洁、直观，实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；

       扩展性：随着机房服务器数量的增加，不需要改变原有系统的结构，只需要增加KVM切换器就可以轻松扩展被控设备数量。

       整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减KVM切换器和接口模块，而不会影响到整个系统的正常运行；机房KVM监控管理系统服务器软件采用模块化设计，便于扩充系统功能。
